描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 物料号 | 3DDE300400（CMA120 整机面板单元） |
| 所属系统 | ABB SYNPOL D 发电机控制系统 |
| 功能 | 机组转速 / 电压调节、自动同期并网、有功无功控制、故障保护、参数监测、SOE 告警记录 |
| 供电电源 | DC24V（14.5~34VDC） |
| 人机界面 | LCD 液晶显示屏 + 薄膜按键键盘 |
| 通讯接口 | RS232 / RS485，支持 Modbus RTU |
| 安装方式 | 柜体嵌入式面板安装 |
| 工作环境 | 0℃ ~ +55℃（柜内），无凝露 |
| 防护等级 | 面板 IP40，背部内部电路板 IP20 |
| 整机重量 | 约 2.0~2.5kg |
| 配套同系列板卡 | CMA122、CMA123、CMA124（SYNPOL D 整套机架卡件） |
产品深度介绍

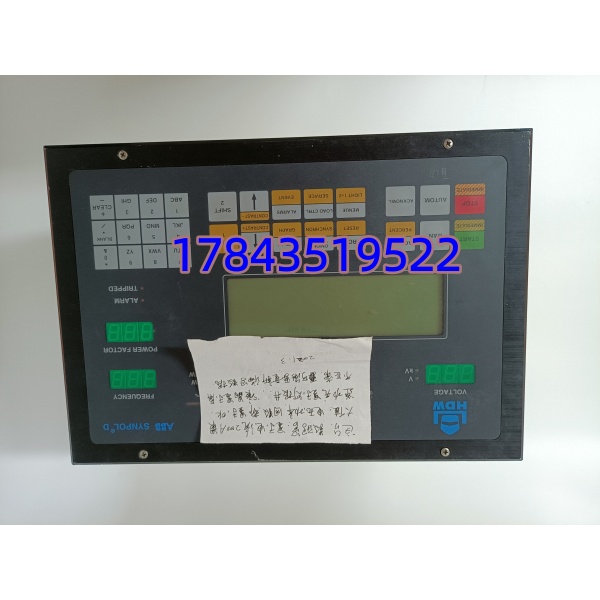

ABB CMA120（3DDE300400）是 ABB SYNPOL D 系列发电机一体化基础控制器面板，专为中小型发电机组开发，属于老式发电机成套控制系统。 CMA120 既是主控运算单元，也是现场操作 HMI 面板。采集发电机 PT/CT 电压电流信号，完成励磁调节、调速控制、自动同期并网，监测机组有功、无功、频率、电压；发生过压、过流、超速等故障时触发保护跳闸并存储告警事件。
⚠️ 重点区分要点：
- CMA120 属于SYNPOL D 发电机专用系统，不属于 AC800M/800xA DCS，和前面 CI 系列 DCS 卡件硬件、背板、协议完全不能互通；
- 整机一体化，面板与主控板不可随意拆分单独使用；同系列还有 CMA122、CMA123、CMA124 机架插卡，共同构成整套 SYNPOL D 系统；
- 固件固化绑定机组组态，更换备件必须匹配原有程序参数；固件无法使用常规 Control Builder 软件下载；
- 用于发电机同期保护，一旦 CMA120 失效，机组失去并网、调压调速控制，无法启停和并网，属于电站一级备件。
一旦 CMA120 故障，机组无法自动同期并网，调速 / 励磁控制失效，严重时会闭锁机组启停。很多老旧小水电、自备电厂仅单套 SYNPOL D，无冗余，备件断供风险极高。
应用场景与行业案例
- 小型水电站：水轮发电机组，SYNPOL D 整套系统， 实现自动同期、功率调节、机组保护
- 工厂自备热电厂：小型汽轮发电机，厂用电并网控制
- 垃圾焚烧 / 生物质电厂：中小型发电机控制与同期
现场故障案例：自备电厂 2MW 汽轮发电机无法并网 某化工自备电厂 2MW 汽轮机组，ABB SYNPOL D， 作为主控面板。运行多年后 内部存储芯片老化，面板参数偶尔乱码，同期逻辑计算异常，多次并网失败，只能手动硬并网，存在非同期冲击风险。 排查：PT/CT 二次回路、励磁柜、调速执行机构、CMA122/123 配套板卡全部正常；更换 备件后，下载匹配机组组态参数，模拟同期试验合格，机组自动同期并网恢复稳定。 客户储备 备件，并规划 3 年内将 SYNPOL D 整体迁移至新一代发电机保护测控装置。
