产品深度介绍

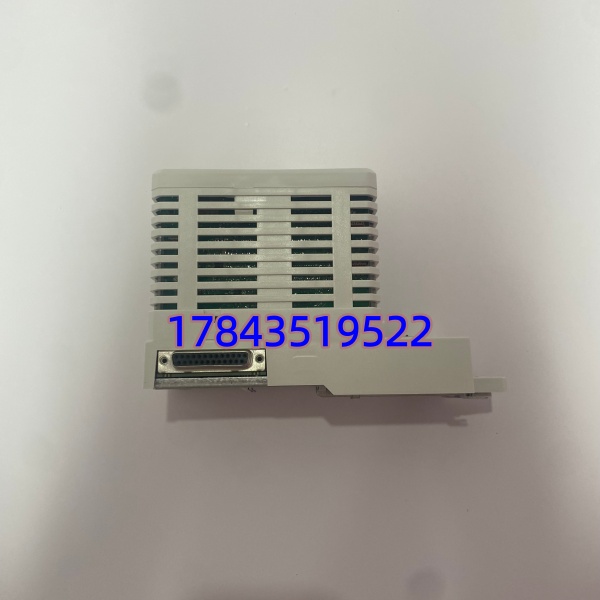

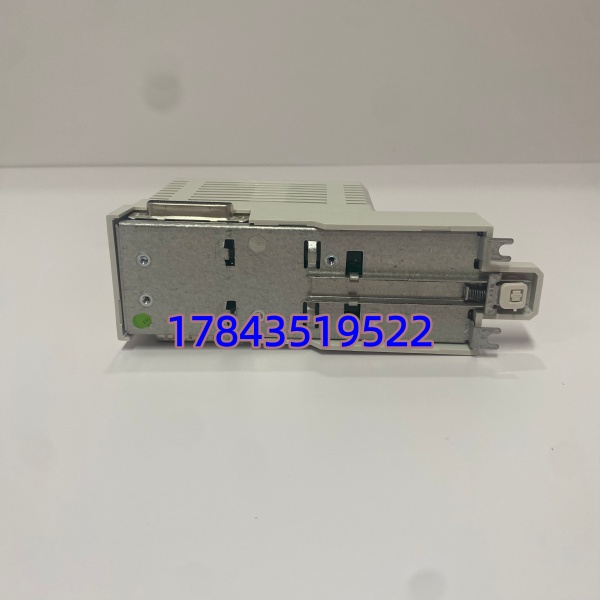

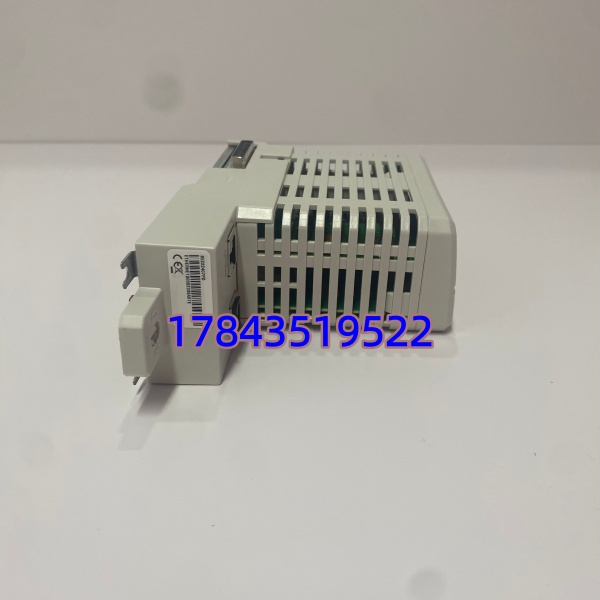

ABB CI871AK01（3BSE092693R1）是 AC800M 控制系统专用的高性能 PROFINET IO 通信模块，负责主控与分布式 I/O、变频器、传感器等现场设备的实时数据交换。模块集成双以太网接口，支持 PROFINET IO RT/IRT 通信，同步精度达微秒级，适合运动控制、过程自动化等对实时性要求高的场景。
采用工业级芯片与隔离设计，具备 1500VAC 电气隔离，抗干扰能力强，适配冶金、电力、化工等恶劣工况。支持冗余配置，主模块故障时备用模块毫秒级切换，保障通信连续。即插即用，兼容 AC800M 全系列控制器，简化系统集成与维护。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | CI871AK01（3BSE092693R1） |
| 通信协议 | PROFINET IO V2.3/V2.4，Modbus TCP/IP |
| 通信速率 | 10/100 Mbps 自适应 |
| 接口 | 2×RJ45 以太网口，带链路 / 活动 LED |
| 最大连接设备 | 128 个 PROFINET IO 从站 |
| 供电 | 24V DC（±10%），背板供电 |
| 功耗 | ≤5W（典型值） |
| 隔离等级 | 系统与现场间 1500VAC 隔离 |
| 工作温度 | -25°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 58.5 × 102 × 86.1 mm |
| 重量 | 约 0.7 kg |
| 认证 | CE、UL、RoHS、ATEX Zone 2 |
质量检测流程
- 入库验收：核验原厂装箱单、序列号，板卡无腐蚀划痕，附件齐全
- 上机测试：AC800M 机架通电，运行 24 小时，监测通信稳定性与温升
- 电气检测：绝缘电阻＞10MΩ，接地连续性达标，过压过流保护正常
- 固件验证：读取固件版本，备份配置参数
- 包装出库：防静电袋密封，气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
- IP 地址冲突
- 风险：新模块 IP 与网络中其他设备重复，导致通信中断
- 避坑：更换前记录原模块 IP，新模块上电前设为同地址；或先断网配置再接入
- 案例：现场直接插新模块，IP 冲突导致整网瘫痪，排查 1 小时才解决
- 固件版本不兼容
- 风险：模块固件与控制器固件版本不匹配，报 “通信初始化失败”
- 避坑：采购时确认固件版本范围；不符则联系供应商刷新
- 警示：AC800M 对固件一致性要求高，别忽略版本核对
- 网线与拓扑错误
- 风险：用普通网线、拓扑成环，导致丢包、时断时续
- 避坑：用工业屏蔽网线；PROFINET 网络避免成环，合理配置交换机
- 经验：现场 80% 通信不稳，都是网线质量或拓扑问题导致
常见问题解答
Q1：CI871AK01 适配哪些 ABB 控制器？
A：专为 AC800M 系列（PM861/PM864/PM866 等）设计，原生兼容，即插即用；不支持 AC500、AC800F 等其他系列。
Q2：支持冗余吗？怎么配置？
A：支持双模块冗余。两块 CI871AK01 分别插在主备控制器机架，配置相同网络参数，系统自动识别并切换，切换时间＜100ms。
Q3：和旧型号 CI871K01 能直接替换吗？
A：硬件引脚兼容，可直接插拔替换；但固件需匹配，建议升级到一致版本，避免功能异常。
Q4：最多能带多少个 IO 从站？
A：理论最大 128 个，实际建议≤64 个（100Mbps 下），数量过多会影响实时性，需合理规划网络分段。
Q5：质保和交期？
A：12 个月硬件质保，非人为损坏免费售后；全新原装现货，1-3 个工作日发货，提供原厂测试报告与合格证。
