产品深度介绍
ABB CI867K01 (3BSE043660R1) 是 ABB AC800M 系列控制器专用的Modbus TCP 通信接口模块，属于 800xA 系统的核心通讯组件。模块包含 CI867 通讯卡与 TP867 底座，用于将 AC800M 控制器接入工业以太网，实现与 HMI、SCADA、PLC 及第三方设备的数据交互。
该模块采用双通道独立设计，通道 1 支持 10/100Mbps 全双工，通道 2 支持 10Mbps 半双工，最多可管理 70 个从站与 8 个主站，满足大中型系统的通信需求。支持模块冗余与热插拔功能，可在不停机状态下更换模块，保障连续生产，广泛应用于电力、石化、水处理、冶金等对可靠性要求极高的场景。

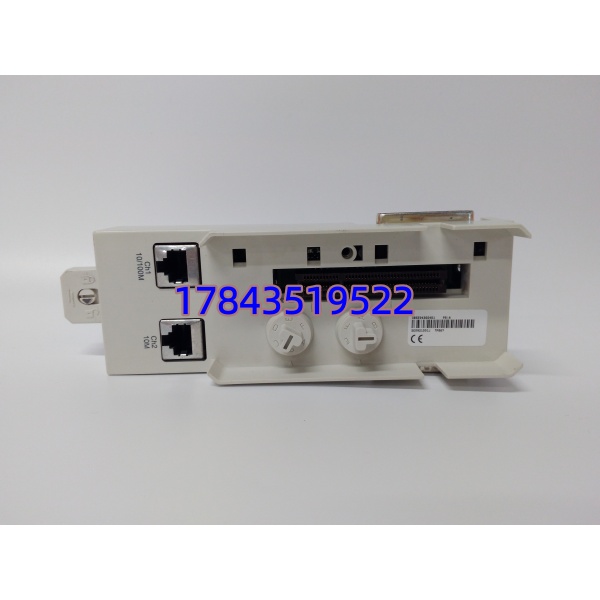

ABB CI867K01 3BSE043660R1
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | CI867K01 (3BSE043660R1) |
| 通信协议 | Modbus TCP（以太网） |
| 接口配置 | 2 × RJ45 以太网口 |
| 传输速率 | 通道 1：10/100 Mbps（全双工）通道 2：10 Mbps（半双工） |
| 站容量 | 最多 70 个从站 + 8 个主站 |
| 系统适配 | ABB AC800M 控制器、800xA 系统 |
| 冗余支持 | 支持模块级冗余配置 |
| 热插拔 | 支持（需系统冗余配置） |
| 供电 | 24V DC（12-48V DC 宽压） |
| 功耗 | 典型 160 mA |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20 |
| 尺寸 (长 × 宽 × 高) | 127.5 × 59 × 185 mm |
| 重量 | 约 0.7 kg |
| 认证 | CE、RoHS、防爆认证、船级社认证 |

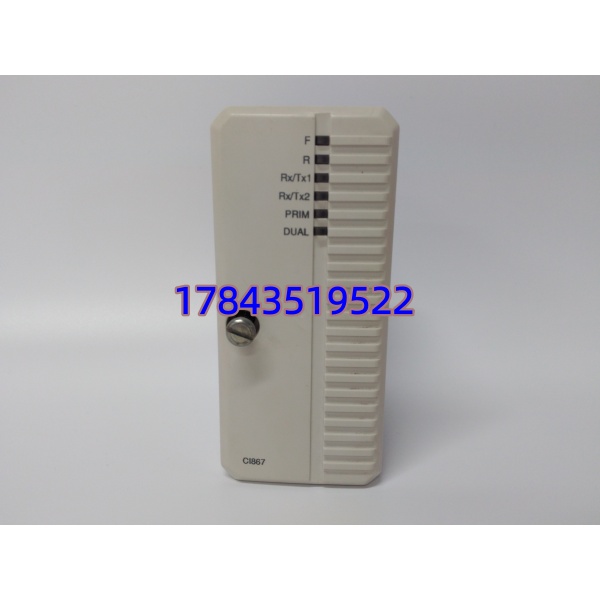

ABB CI867K01 3BSE043660R1
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知运维计划停机，确认系统切换至安全状态。
- 断开控制机架电源（含 UPS），等待 5 分钟放电完毕。
- 佩戴防静电手环，在防静电垫上操作。
工具准备：
- 十字螺丝刀（PH1）
- 万用表
- 标签纸、记号笔、手机（拍照记录）
阶段二：拆卸旧模块（5 分钟）
- 标记线缆：拍照记录 RJ45 网线编号与连接端口。
- 移除网线：轻轻拔下两个 RJ45 接口的以太网线缆。
- 释放模块：按压底座卡扣，垂直向上拔出旧模块。
- 检查背板：查看 CEX 总线连接器针脚是否弯曲、脏污。
阶段三：安装新模块（10 分钟）
- 核对型号：确认新模块型号为 CI867K01 (3BSE043660R1)。
- 插入底座：对准 CEX 总线接口，垂直按压入位，听到 “咔哒” 声即固定。
- 复刻接线：按照片连接网线至对应 RJ45 端口（CH1/CH2）。
- 固定检查：轻拉网线确认连接牢固，模块与机架对齐无倾斜。
阶段四：上电测试（15 分钟）
- 上电前检查：测量 24V DC 电源正常，无短路。
- 通电启动：给控制机架上电，观察模块指示灯状态：
- RUN 绿灯常亮：模块正常运行
- ERR 红灯闪烁：通讯异常，需排查配置
- 软件配置：
- 打开 Control Builder 软件，扫描网络识别新模块。
- 配置 IP 地址、子网掩码、网关（与原模块一致）。
- 设置 Modbus TCP 主 / 从站参数，配置通讯地址。
- 通讯测试：
- 建立与 HMI / 第三方设备的 Modbus TCP 连接。
- 测试数据读写正常，无丢包、无延迟。
- 连续运行 30 分钟，模块无异常发热、报警。

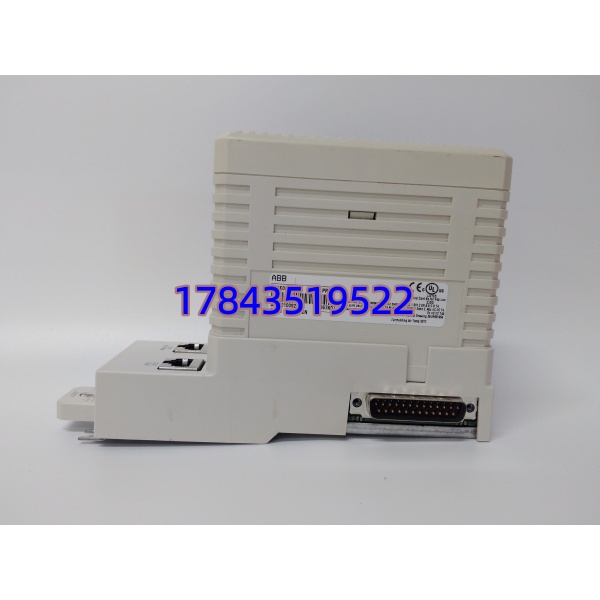

ABB CI867K01 3BSE043660R1
常见问题解答 (FAQ)
Q1: CI867K01 和 CI867 有什么区别？A: CI867K01 是完整套件，包含 CI867 通讯卡 + TP867 底座；CI867 仅为通讯卡，不含底座。两者功能一致，K01 型号可直接安装使用。
Q2: 支持和非 ABB 设备通讯吗？A: 支持。采用标准 Modbus TCP 协议，可与任何支持 Modbus TCP 的第三方设备（如西门子 PLC、施耐德 HMI、上位机软件）通讯，无需额外转接。
Q3: 固件版本不匹配会有什么问题？A: 固件不匹配会导致通讯失败、数据丢包、系统报错。替换前需读取原模块固件版本，新模块固件需与控制器固件兼容（建议≥V5.1），不兼容时可刷新固件。
Q4: 质保期多久？售后流程是什么？A: 提供12 个月质保（自发货日起），覆盖出厂硬件缺陷。非人为损坏（如错接高压、进水、静电击穿）不在质保内。售后：联系我们→描述故障→远程诊断→确认故障后换新或维修。
Q5: 可以直接替换旧款 CI860 系列模块吗？A: 不能直接替换。CI867K01 为新一代双通道模块，硬件接口、通讯协议、软件配置均与 CI860 系列不同，需重新配置网络与程序，建议升级时同步检查控制器固件兼容性。
