描述
产品详情
・型号：CI867K01 物料号 3BSE043660R1（套件含 TP867 底座）・品牌：ABB・系列：AC800M 控制器，System800xA 系统
规格参数
| 项目 | 规格 |
|---|---|
| 产品套件组成 | CI867 通讯模块 + TP867 安装底座（DIN 导轨） |
| 通讯协议 | Modbus‑TCP，支持主站 / 从站模式可软件切换 |
| 以太网接口 | CH1：10/100Mbps 全双工；CH2：10Mbps 半双工，RJ45 接口 |
| 节点容量 | 整套模块合计最多 70 个从站，8 个主站 |
| 总线接口 | CEX‑Bus，由控制器侧通过 CEX 总线供电，无需额外外部供电 |
| 冗余能力 | 支持模块级冗余（双 CI867K01 互为备份）；不支持链路冗余 |
| 热插拔 | 支持热插拔操作 |

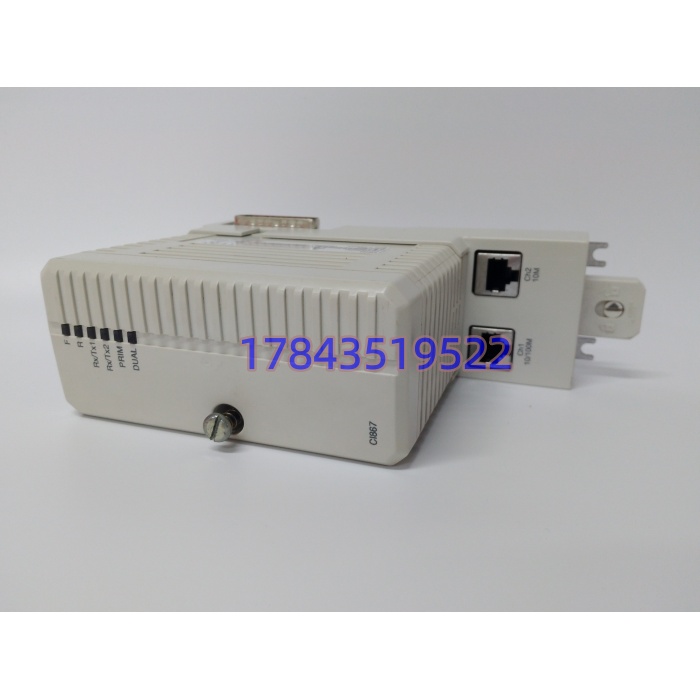

| 状态指示灯 | PWR 电源、RUN 运行、COM 通讯、ERR 故障指示灯 |
| 组态软件 | Control Builder M，适配 800xA 系统 |

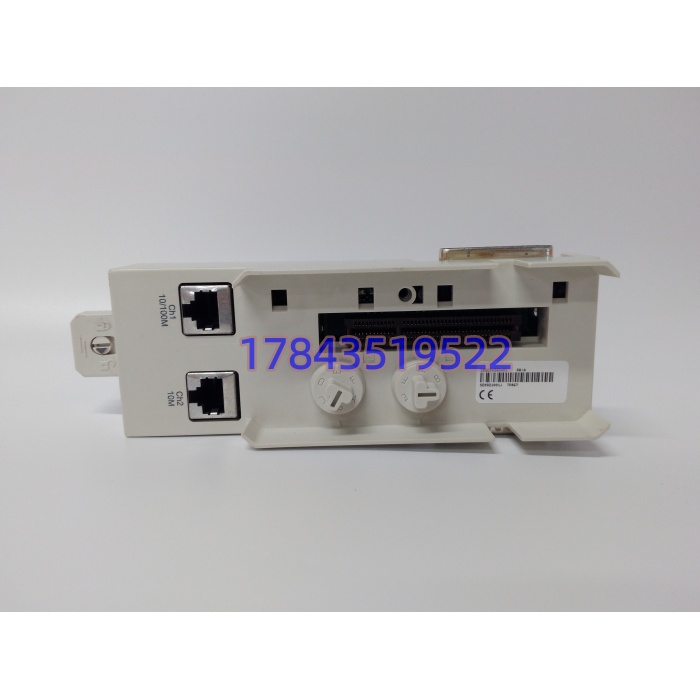

| 安装方式 | TP867 底座 DIN 导轨安装，模块插接底座 |
| 工作温度 | 0℃~+60℃，IP20 控制柜内使用 |
| 硬件区分 | CI867K01（老款双通道）；CI867AK01（3BSE092689R1，新款单通道，固件版本要求更高），二者不能直接互换 |
| 产品状态 | 原厂已经停产，Last‑time‑buy 关闭；市面流通拆机检测件、少量库存件 |
产品介绍
CI867K01 是 AC800M 系统的 Modbus‑TCP 网关套件，专门解决 ABB 控制器和第三方 Modbus‑TCP 设备对接的问题。模块挂在 CEX‑Bus 扩展总线上，不需要占用控制器背板槽位，DIN 导轨安装在控制柜任意位置。CH1 用于接交换机组网，CH2 速率只有 10M 半双工，很多现场踩坑直接拿 CH2 做主网络，出现大量通讯卡顿、丢包。
坦白讲，它只做 Modbus‑TCP 协议转换，不是通用以太网口。支持模块冗余，两套 CI867K01 一主一备，故障自动切换；但网口本身没有链路冗余，网线断了不会自动切换通道。套件必须带 TP867 底座，模块不能脱离底座单独使用。CI867AK01 是它的升级版本，硬件、固件、软件版本约束严格，不能直接拿来替换 CI867K01。现在大量化工、电厂老 800xA 装置在用，原厂不再供货新品，基本依靠拆机件维持。
应用场景与行业案例
痛点切入：第三方仪表、变频器全部走 Modbus‑TCP，CI867 故障直接导致整套第三方测点失联；CH2 口误用做主网，出现随机通讯抖动；直接拿 CI867AK01 替换，软件版本不匹配模块不上线；冗余配置下更换备件没有切到备用模块，在线插拔造成短时通讯中断。
典型场景
- 化工 DCS（800xA）：接入第三方流量计、分析仪、变频器 Modbus‑TCP 信号。
- 电厂辅控系统：AC800M 对接 RTU、智能电力仪表。
- 水处理自动化：和第三方 PLC 做 Modbus‑TCP 数据交互。
- 冶金生产线：对接多台变频传动装置采集运行参数。
真实案例：我现场处理过一套化工厂 800xA 系统， 模块故障，全厂二十多台第三方分析仪全部失联。系统配置模块冗余，先确认备用模块正常工作，再热插拔故障模块，更换同型号带 TP867 底座的备件，下载通讯配置，核对全部 Modbus 寄存器读写，65 分钟恢复全部第三方测点。说实话，现场经常把 CH2 当主网口用，CH2 只有 10M 半双工，负载一高就会随机丢包，这个坑很多工程师踩过。
