描述
产品详情

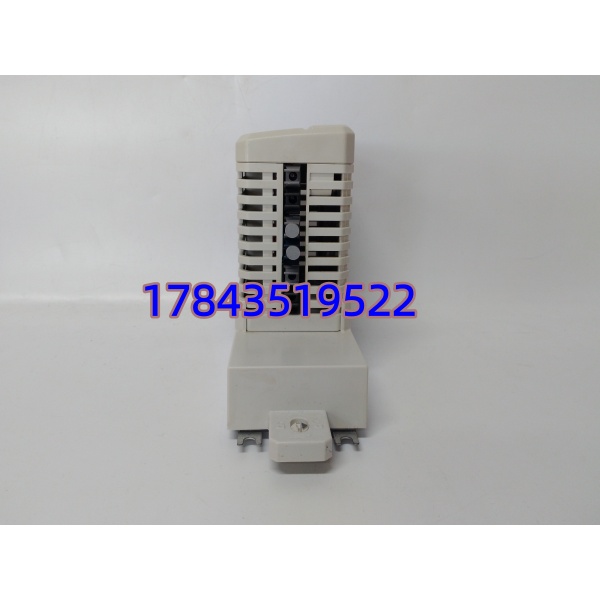

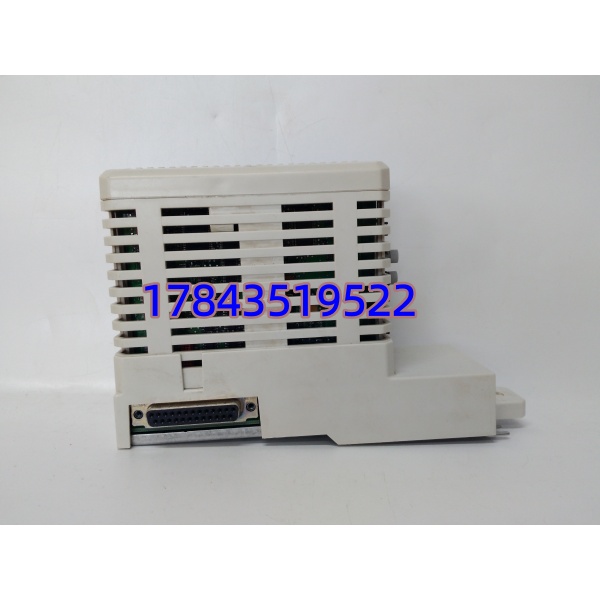

・型号：CI858K01
・订货物料号：3BSE018135R1
・品牌：ABB
・系列：AC 800M 紧凑型 DCS 系统
技术参数
| 参数项目 | ABB 官方手册标准数值 |
|---|---|
| 总线协议 | DriveBus 专用光纤传动总线 |
| 通讯速率 | 1 Mbps 光纤传输 |
| 单卡最大驱动挂载量 | 24 台 ABB 工业变频器 |
| 单控制器最大支持数量 | 2 块 CI858K01 卡件 |
| 供电来源 | AC800M 背板 CEX 总线取电，无需外部 24V 电源 |
| 典型工作电流 | 200mA（背板供电） |
| 硬件维护特性 | 支持在线热插拔，停机更换无需整站断电 |
| 接口类型 | 双路光纤接口，链式 / 星型拓扑兼容 |
| 工作环境温度 | 0℃ ~ +55℃（柜内无冷凝） |
| 存储耐受温度 | -40℃ ~ +70℃ |
| 防腐合规 | ISA 71.04 G3 工业防腐标准 |
| 防护等级 | IP20，仅允许控制柜内密闭安装 |
| 整机尺寸 | 186mm 高 ×59mm 宽 ×127.5mm 深 |
| 整机净重 | 0.55kg（含配套底座） |
| 配套组态软件 | Compact Control Builder AC800M |
| 适用场景 | 造纸分段传动、轧机多辊同步、线缆拉丝多轴联动 |
产品介绍
冶金热轧产线现场实测发现，采用普通 Modbus 通讯卡对接多台传动时，多轴同步响应延迟超过 20ms，极易出现板材跑偏、厚度波动，CI858K01 光纤 DriveBus 总线无电磁干扰，实时指令同步延迟控制在 1ms 内，适配高精度分段传动场景。严格来说，该卡仅能对接 ABB 原厂传动设备，第三方变频器不兼容 DriveBus 私有协议，无法建立通讯链路。
这块卡件依靠控制器 CEX 背板总线直接供电，省去独立供电端子布线工序，单卡光纤链路可串联 24 台驱动，搭配 NDBU 光纤分支单元可拓展总线分段。同系列通用通讯卡 CI854 仅支持 Profibus 电信号总线，电磁干扰强的冶炼车间易出现通讯闪断，光纤传输的 CI858K01 抗干扰优势更突出。根据 ABB 官方 Datasheet 3BSE018135 文档，全新原装现货 1-3 个工作日出库；原厂正常订货交期 38-45 天，适合项目提前备货。单卡更换仅需断开光纤接头，标准停机更换工时 25 分钟以内。
替换与升级建议
✅ 直接替换（硬件 / 组态零改动）
同编号 CI858K01 3BSE018135R1：背板引脚、光纤通讯协议、驱动寻址逻辑完全一致，原有光纤链路、控制器程序无需修改，插拔后上电自动识别全部传动点位。
⚠️ 软件兼容（需重新分配驱动总线地址）
无同系列衍生兼容型号，仅同物料号可直接上机；若更换为 CI854B Profibus 卡，硬件槽位可插入，但总线协议完全不同，所有驱动点位需重新组态、布线更换屏蔽双绞线，调试工时超 4 小时。
❌ 硬件不兼容（整套通讯架构改造）
CI853、CI855、CI856 通用通讯卡：不搭载 DriveBus 光纤接口，无法识别 ABB 传动私有总线信号，原有光纤链路全部作废，需重新铺设屏蔽电缆、新增通讯程序。
