描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 部件号 | 3BSE018135R1 |
| 通信协议 | ABB DriveBus（专用传动总线） |
| 物理接口 | 光纤（单通道） |
| 通信速率 | 8 Mbps |
| 最大驱动器数 | 24 台（ACS800/ACS850/ACS580 等） |
| 模块冗余 | 支持（双模块热备） |
| 热插拔 | 支持（在线更换，不停机） |
| 供电 | 24V DC（机架背板供电） |
| 功耗 | 约 4W |
| 工作温度 | -25°C ~ +70°C |
| 防护等级 | IP20 |
| 尺寸 | 185 × 59 × 127.5 mm |
| 重量 | 约 0.7 kg（含底板） |
| 认证 | CE, UL, CSA |
产品深度介绍

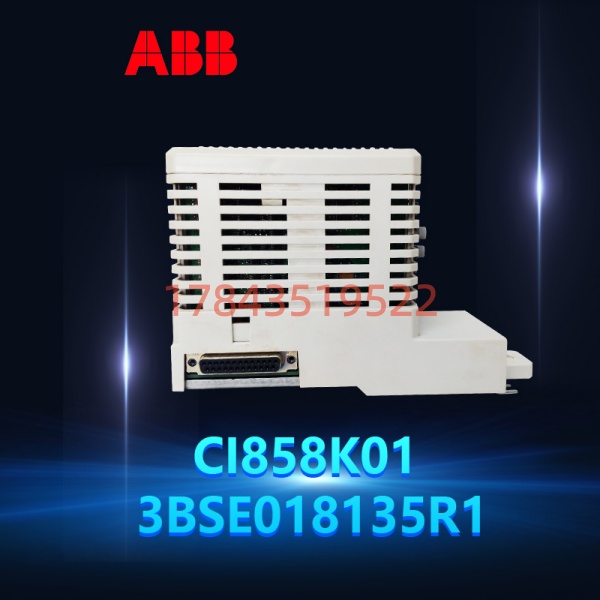

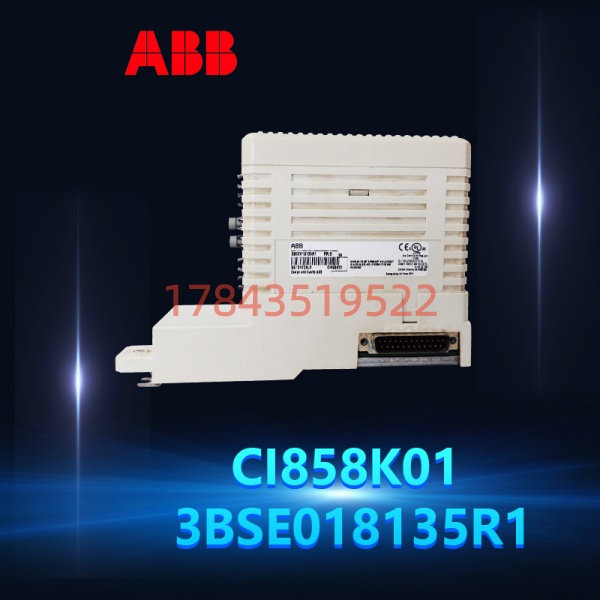

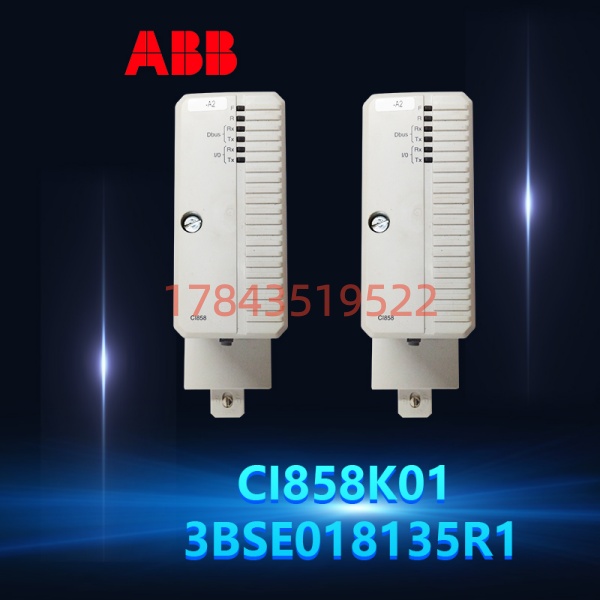

ABB CI858K01 (3BSE018135R1) 是 AC 800M 控制器专用的 DriveBus 光纤通信模块，专为多轴高精度同步传动场景设计，是连接控制器与 ABB 变频器的高速桥梁。
- DriveBus 高速光纤：8Mbps 专用传动总线，光纤传输、零干扰、长距离稳定。
- 24 轴高密度控制：单模块最多 24 台变频器，多轴同步、速度 / 转矩精确协同。
- 光电全隔离：1500V AC 隔离，强抗干扰、防雷击、防地环流，适配工业强电现场。
- 硬件冗余支持：双模块热备，无扰切换、永不掉线，保障连续生产。
- 热插拔维护：在线插拔、无需断电，故障秒换、停机时间趋近于零。
- 全系列兼容：完美适配 ACS800/ACS850/ACS580/ACS380 等 ABB 全系列变频器。
典型应用场景
- 冶金轧机：粗轧 / 精轧 / 平整机多辊同步、速度链、张力闭环。
- 造纸机械：湿部 / 压榨 / 干燥 / 卷取全线速度同步、负荷分配。
- 印刷机械：凹印 / 柔印 / 复合机套色精准、多电机同步、张力稳定。
- 线缆 / 纺织：拉丝 / 捻线 / 织造多单元同步、线速度恒定、张力控制。
- 提升 / 起重：矿井提升 / 港口吊机双电机同步、转矩均衡、安全保护。
- 橡塑机械：挤出 / 压延 / 密炼多辊速比控制、温度 – 速度联动。
型号解读（CI858K01 / 3BSE018135R1）
- CI：Communication Interface 通信接口模块
- 858：DriveBus 传动总线、光纤、24 轴 专用代码
- K01：硬件版本（带冗余 / 光纤接口）
- 3BSE018135R1：ABB 全球唯一硬件物料编码
- R1：Revision 1（第一代标准版本）
技术避坑指南（工程师实战）
❗ 光纤链路故障
- 问题：通信中断、驱动器离线、报 DriveBus Fault
- 避坑：光纤清洁、端面无划痕、熔接 / 法兰牢固；单模 / 多模匹配、波长一致；冗余双路独立布线
❗ 驱动器地址冲突
- 问题：部分驱动器找不到、控制混乱、通信丢包
- 避坑：DriveBus 地址 1–24 唯一、无重复；软件配置 ↔ 硬件拨码 严格一致
❗ 同步精度不足
- 问题：速度差大、张力波动、产品次品（如断纸、错层）
- 避坑：刷新周期 ≤ 1ms、同步使能、转矩前馈；光纤优先、拒绝电口长距离
❗ 冗余切换失败
- 问题：主模块故障后，备模块不切换、全线停机
- 避坑：双 CI858K01 同型号、同固件、同配置；冗余使能、光纤双链路、交叉连接
❗ 接地与干扰
- 问题：通信闪断、数据跳变、驱动器误报
- 避坑：控制柜独立接地（≤4Ω）、强弱电分离；光纤完全免干扰、屏蔽层单端接地
