描述
产品详情

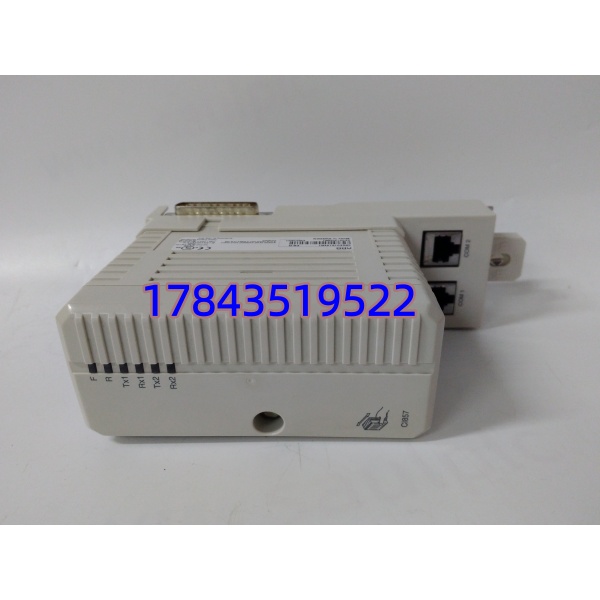

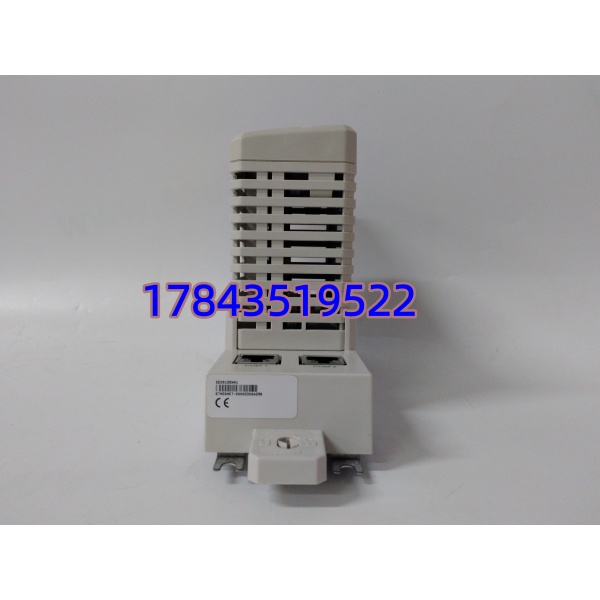

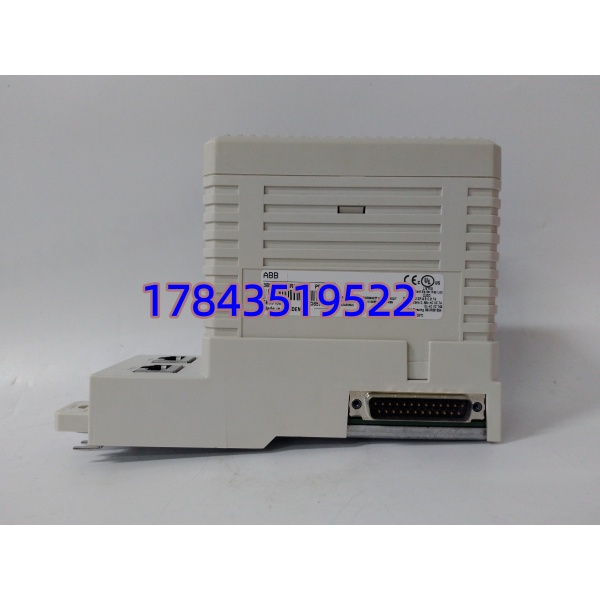

・型号：CI857K01 3BSE018144R1
・品牌：ABB
・系列：AC800M / INSUM 电机控制通信模块
技术参数
| 参数项 | ABB 官方选型手册标准值（文档 3BSE034463） |
|---|---|
| 配套底座 | TP853（随模块成套出货） |
| 供电规格 | 24VDC ±10%，典型电流 150mAABB |
| 整机功耗 | 1.5W |
| 物理尺寸（含底座） | 高 185mm× 宽 59mm× 深 127.5mmABB |
| 整机净重 | 700g |
| 以太网接口 | 2 路 RJ45 10/100M 自适应 INSUM TCP/IP |
| 背板总线 | CEX 总线，支持热插拔 |
| 单模块挂载上限 | 128 台 INSUM MCU 马达保护单元 |
| 单控制器最大搭载 | 6 块 CI857K01（PM864/PM866 处理器） |
| 工作温区 | -20℃ ~ +55℃（控制柜额定工况） |
| 存储耐受温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20（仅机柜内部安装）ABB |
| 合规认证 | CE、cULus、RoHS |
| 适配工程软件 | Control Builder M V4.0 及以上固件 |
| 面板指示灯 | RUN 运行、ERR 故障、LINK 网口状态灯 |
产品介绍
电厂、化工低压马达柜改造现场实测发现，电机远程监控失联、过载保护信号无法上传上位机，多数故障来自 INSUM 通信网关硬件老化，CI857K01 是 AC800M 系统里唯一原生对接智能马达保护器的专用接口卡，普通 CI854 Profibus 卡无法读取 INSUM 设备专属电机诊断数据。 严格来说，它仅适配 TP853 底座，混用 TP851/TP852 底座会出现 CEX 总线握手失败；原厂全新交付周期 6–9 周，国内拆机现货交期 1–3 个工作日。采购价值分两类场景：在线运行机组通信卡故障紧急替换，不用整套马达柜断电改造；年度大修备件储备，单卡可统一管控百台电机数据，相比单台马达加装独立网关，能削减 70% 通信布线与硬件投入。
替换与升级建议
✅ 直接替换（插拔即用，无需修改程序）
同物料编码 3BSE018144R1 CI857K01；背板引脚、INSUM 协议、网口通道完全一致，更换后网口 IP、马达节点地址无需重设，10 分钟内恢复通信。
⚠️ 软件兼容（需重新扫描 INSUM 节点，1–2 小时调试量）
CI857K02 升级版本，底座 TP853 通用、插槽尺寸一致，但固件运算逻辑优化，上机后需在 Control Builder 重新扫描全部马达 MCU，原有控制逻辑不用改写，无额外硬件采购成本。
❌ 硬件不兼容（无法替换，整套通信架构改造）
- CI854 Profibus-DP 通信卡：总线协议完全隔离，不能解析 INSUM 以太网报文，只能对接传统 DP I/O；
- CI867 新一代以太网网关：CEX 总线引脚定义改动，老款 TP853 底座无法卡合； 整套马达通信改造需更换全部网关、重铺网线，综合改造成本偏高，仅适合全厂 DCS 整体技改项目。
