描述
产品详情

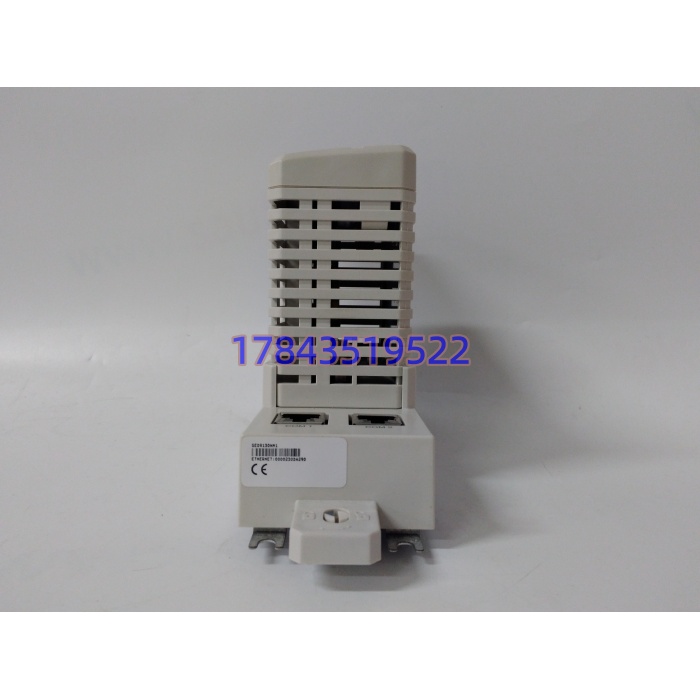

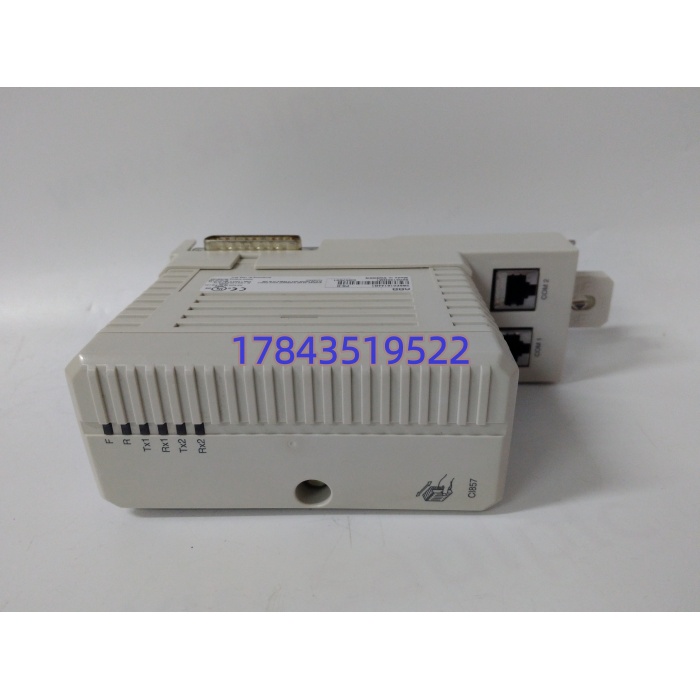

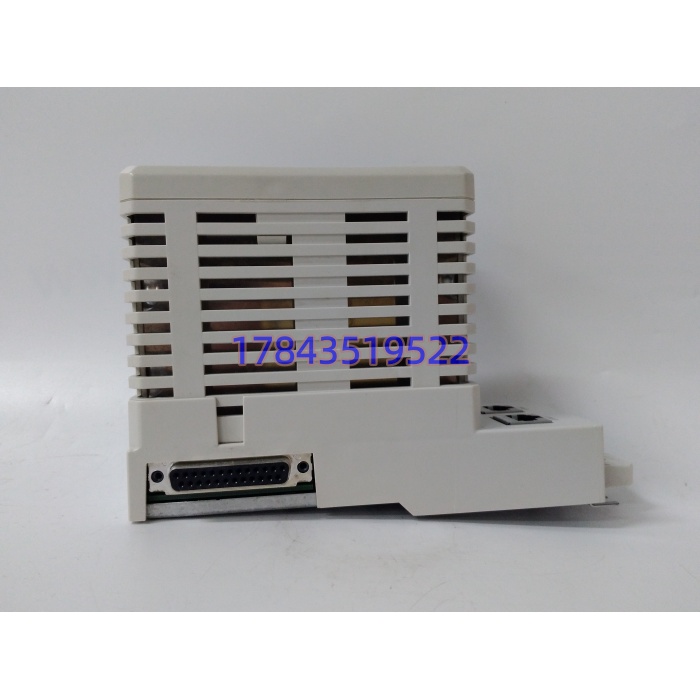

・型号：CI857K01，物料编码 3BSE018144R1・品牌：ABB・系列：AC 800M 通讯模块
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 物料编号 | 3BSE018144R1 |
| 通讯协议 | INSUM（开关柜智能单元专用协议） |
| 背板总线 | CEX-Bus，与 PM861/PM864/PM866 主控通信 |
| 外部接口 | RJ45 以太网口，连接 INSUM 网关 |
| 单模块最大设备 | 最多 128 台 MCU 开关柜智能单元 |
| 单机架最大数量 | 单 AC800M 控制器最多安装 6 块 CI857K01 |
| 供电来源 | 通过 CEX 背板总线取电，无需外接电源 |
| 热插拔 | 硬件原生支持带电热插拔 |
| 运行温度 | 0℃ ~ +55℃ |
| 防护等级 | IP20（仅限控制柜内安装） |
| 外形尺寸 | 宽 59mm × 高 185mm × 深 127.5mm |
| 模块重量 | 约 700g |
| 兼容控制器 | PM861、PM864、PM866 全系列 AC800M CPU |
| 配套软件 | Control Builder M（System 800xA） |
产品介绍
CI857K01 是 AC800M 平台专属 INSUM 通讯模块，作为 DCS 主控和中压开关柜 MCU 智能测控单元的通讯网关。模块插装在 AC800M 控制站背板，依托 CEX 总线和 CPU 交换数据，外部通过网线对接 INSUM TCP/IP 网关，采集开关柜保护状态、电流电压、故障信号、分合闸位置。
坦白讲，这张卡用途非常专一，只适配 ABB 中压开关柜 INSUM 系统，不能通用作普通 Modbus、Profibus 通讯。很多采购容易和 CI854、CI858 混淆，直接拿别的通讯卡替代，上电无法建立链路。模块支持在线更换，维护时不用停机整站，但需要留意通讯中断期间开关柜测点数据暂时丢失，重要联锁逻辑要提前评估风险。
应用场景与行业案例
痛点切入：热电、化工厂区大量 ABB 中压开关柜配套 INSUM 智能单元；通讯接口老化会造成 DCS 无法读取开关状态，故障发生时不能及时远程判断；普通通用通讯卡不支持 INSUM 私有协议，没有替代捷径。
典型场景
- 热电联产电厂：厂用 6kV/10kV 开关柜监控，DCS 远程采集开关位置、过流、接地故障报警。
- 石油化工装置：区域变电所中压进出线柜数据上传，实现装置电气与工艺系统一体化监控。
- 煤化工自备电站：高压电机开关柜状态采集，电机故障信号直接送入 DCS 参与工艺联锁。
- 水处理大型泵站：高压进线、变频高压柜 INSUM 单元联网，集中监视电气运行参数。
真实案例江苏某化工自备电厂，AC800M 系统 CI857K01 通讯故障，DCS 画面所有 6kV 开关柜全部无信号。现场一开始尝试重启网关无效，排查确认通讯模块硬件损坏。库房没有备用件，临时用其他型号通讯卡测试，协议不匹配完全无法通讯。等到同款备件到货，利用机组低负荷窗口热插拔更换模块，下载匹配硬件配置。通讯链路恢复，所有开关柜遥信、遥测数据正常上传。这类专用协议通讯卡，不存在通用替代品，备件必须严格匹配型号。
