描述
产品详情

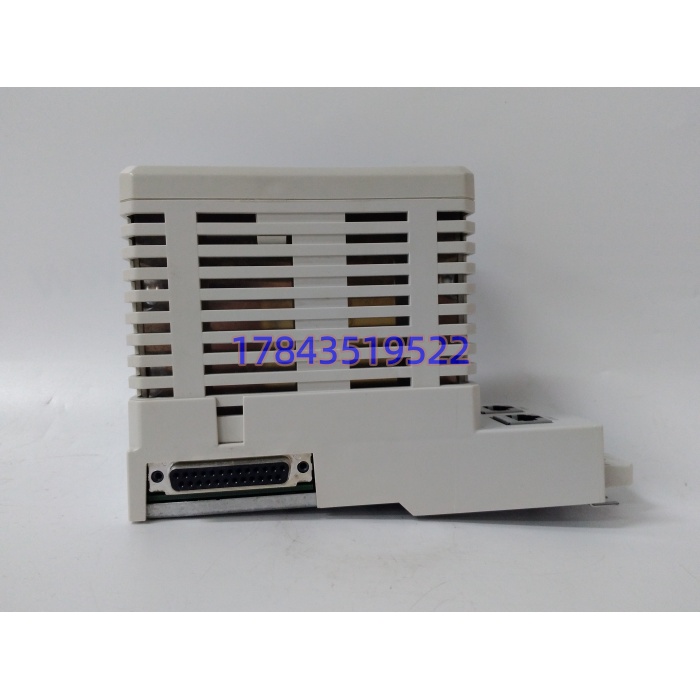

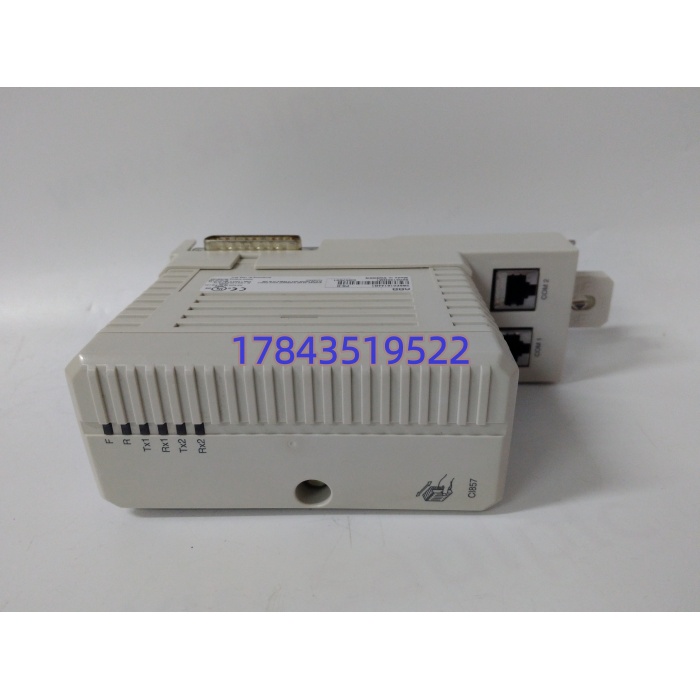

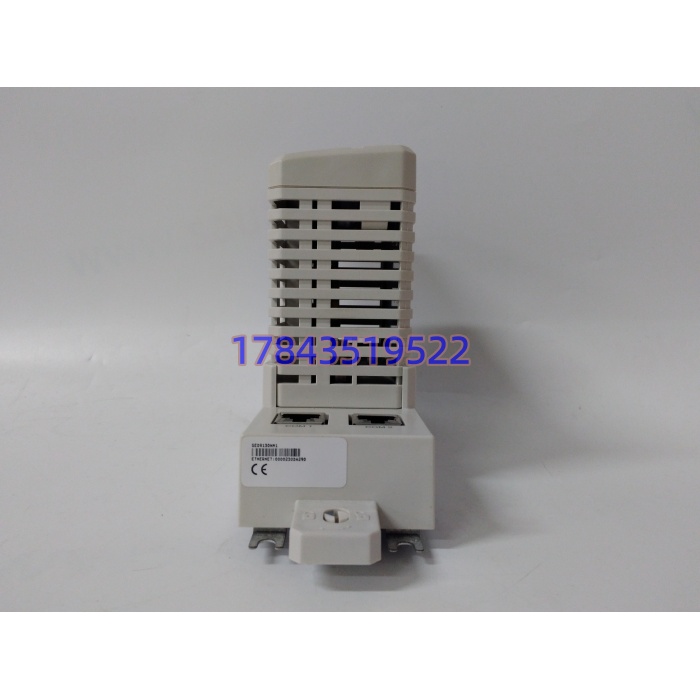

・型号：CI857K01 3BSE018144R1
・品牌：ABB
・系列：AC800M / System 800xA DCS 控制系统
规格参数
| 参数项目 | 技术参数（依据原厂 Datasheet） |
|---|---|
| 原厂物料号 | 3BSE018144R1（模块标识 CI857K01） |
| 适配控制器 | AC800M 全系列 CPU（PM861/PM864/PM866） |
| 单控制器最大搭载 | 单台 AC800M 最多插入 6 块 CI857K01 |
| 单卡挂载设备上限 | 128 台 INSUM MCU 电机控制单元 |
| 物理通讯接口 | 双路 RJ45 以太网 INSUM 总线 |
| 背板供电方式 | CEX-Bus 背板取电，无需外部辅助电源 |
| 整机额定功耗 | 2.1 W |
| 硬件特性 | 支持机架热插拔，带电更换不中断控制器运行 |
| 运行温度区间 | 0 ℃ ~ +60 ℃ 控制柜内 |
| 存储耐受温度 | -40 ℃ ~ +85 ℃ |
| 整机尺寸 | 59 mm × 185 mm × 127.5 mm |
| 整机净重 | 700 g |
| 合规认证 | CE、cULus、RoHS 工业标准 |
| 配套底座 | TP853 标准安装端子底座 |
| 固件适配下限 | Control Builder M V5.0 及以上组态软件 |
产品介绍
（随机切入策略：E 维护者视角）常年跟进冶金、化工配电室改造就能发现，整套 800xA 系统里，电机回路通讯中断故障九成根源在 CI857 系列接口卡。现场多台风机、泵类 MCU 集中组网，长期启停冲击带来的电磁干扰，会加速模块网口收发芯片老化。严格来说，PM861 小型控制器单卡最多仅支持挂载 128 个 MCU，整套 CPU 上限 128 台；PM864/PM866 高性能机型单卡 128 台，整机可拓展至 256 台电机回路，选型备货时不能混用算力标准。ABB 已关闭该型号 Last-time-buy 批量采购通道，原厂订货周期拉长至 16 周；提前储备原装库存件，能规避通讯卡故障导致全厂电机失去远程监控，拉长整套 DCS 服役周期，压低厂区设备长期总拥有成本。
应用场景与库存策略
存量 800xA 配套 INSUM 开关柜多落地于化工、电厂、冶金车间，原厂无稳定补货渠道，通讯模块失效后所有电机回路无法远程启停、故障报警丢失，现场只能就地手动操作，运维人力成本大幅上涨。
- 化工装置循环水泵、引风机 INSUM 开关柜：多电机集中组网监控。归入 A 类关键备件，单套 AC800M 控制器常备 1 块缓冲库存，每季度通电跑满 24 小时组网压力测试。
- 火力发电厂辅机配电室电机控制柜：粉尘大、夏季柜内高温，网口电路损耗更快。采用供应商寄售代管库存，减少企业自有流动资金占用。
- 钢铁轧线冷却水泵、液压站电机回路：厂区多套并行控制系统，备件跨车间调拨路程长。两套及以上控制器同步执行批量锁货备货，应对永久断供风险。
- 城市污水处理厂曝气、提升泵控制柜：现场运维人员配置偏少，故障响应周期长，单独预留恒温防潮备件柜存放备用模块。
真实案例：某化工园区两套 AC800M 控制器仅留存 1 块 CI857K01 备件，一号装置通讯卡网口芯片烧毁，更换备用件维持生产的第三周，二号装置同型号模块出现 MCU 频繁离线故障，无备件可替换，百余台泵机只能就地人工值守操作 5 天，人工增量与工艺波动损耗合计损失超 72 万。事后设备部门更新库存规则，每台 AC800M 控制器配套储备 2 块 CI857K01，单独列支年度配电室安全备件预算。
