ABB CI854AK01 3BSE030220R1 | AC800M Profibus DP-V1 主站接口模块

描述

关键技术规格

产品深度介绍

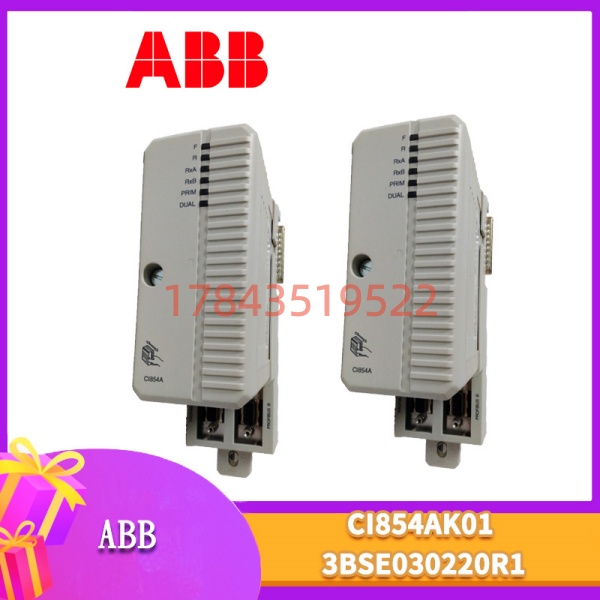

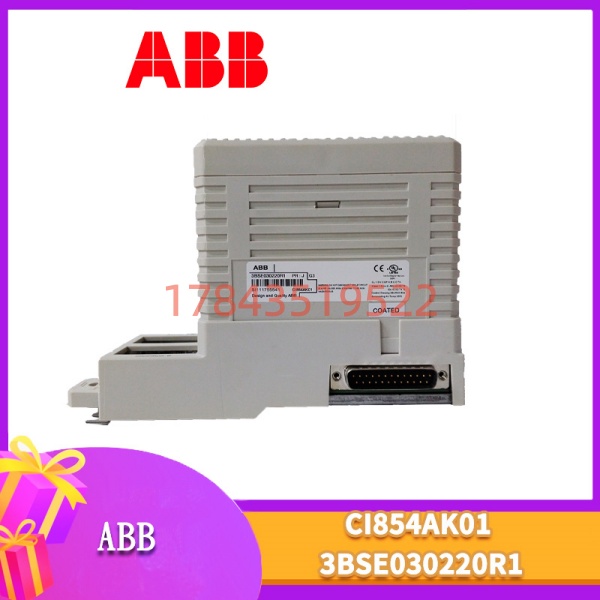

CI854AK01 (订货号 3BSE030220R1) 是 ABB AC800M 控制系统中的 Profibus DP-V1 主站通信接口模块。它属于 CI854A 系列，配套 TP854 基板使用。它的任务不是执行控制逻辑——那是 CPU 模块(如 PM864A)的活。它的活儿是把 AC800M 控制器“接入”Profibus DP 现场总线网络，让控制器能和现场设备“说话”。

要理解这块模块的定位，得先搞清楚 AC800M 系统的硬件分层：

• 控制器层：AC800M 主控制器(如 PM864A)，负责运行控制程序
• 通信模块层：就是 CI854AK01，作为 Profibus DP 主站
• 现场设备层：Profibus DP 从站——远程 I/O 站(如 S800 I/O)、变频器(如 ACS880)、智能仪表、阀门定位器等

CI854AK01 的“翻译官”角色很明确：控制器发出的指令是 内部总线格式的，CI854AK01 把这些指令打包成 Profibus DP 协议的报文，通过 RS-485 总线发出去；反过来，从站返回的数据也由它拆包后交给控制器。

CI854AK01 的核心能力体现在几个方面：

第一，协议支持完整。它支持 Profibus DP-V0 和 DP-V1 。DP-V0 负责周期性的 I/O 数据交换——比如每秒几千次读取变频器的电流值、写入速度给定；DP-V1 负责非周期性的参数读写——比如在调试时修改变频器的加减速时间。两者同时工作，互不干扰。

第二，双端口线路冗余。模块上有两个 Profibus 接口，可以接成冗余线路——两根 Profibus 电缆走不同物理路径。一根断了，另一根自动接管，通信不中断 。这在电厂、化工厂这种对可用性要求极高的场合是刚需。

第三，主站冗余。如果需要更高的可靠性，可以用两块 配置成主站冗余——一个做主站，一个做备用，主站故障时备用自动接管 。主站冗余可以和 CPU 冗余(BC810)配合使用，构成全冗余控制系统。

第四，热插拔。系统运行时可以拔掉 换新的，不用停机 。在连续生产的工厂里，这个功能意味着“不用等大修就能换模块”。

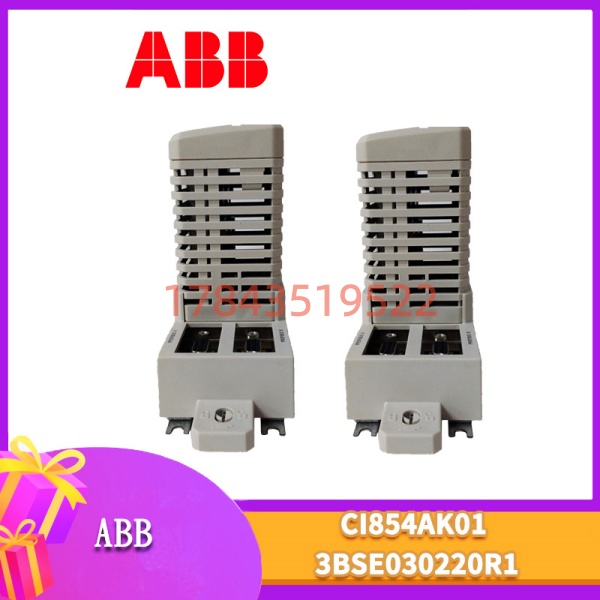

配套组件说明： 不是一个模块单独工作，它必须插在 TP854 基板上 。基板提供电源和背板总线连接，同时固定模块在 DIN 导轨上。采购时注意： 通常和 TP854 一起卖，但也有只卖模块的，确认清楚。

应用场景与现场痛点

现场痛点

搞 系统集成的工程师都清楚，Profibus DP 网络调试最磨人的不是硬件本身，而是配置和诊断。

你连上几十个从站——变频器、远程 I/O、阀门定位器——总有一两个站通信不稳定，或者干脆连不上。查原因：地址冲突？波特率不匹配？终端电阻没接对？屏蔽接地不良？GSD 文件版本不对？任何一个细节出问题，整个网络就“卡壳”。

在这方面的优势是诊断功能。它能把 Profibus 总线的状态——哪个从站通信失败、什么错误代码——通过 的诊断接口上报给工程师站。你不用拿着示波器去戳总线，在 Control Builder M 里就能看到故障信息 。

去年去一个水处理项目，他们的 挂了 20 多个 S800 远程 I/O 站，总有一个站时不时掉线。折腾了一周没搞定。后来我用诊断功能看了一下，发现是那个站的终端电阻没开——总线末端反射导致通信不稳定。加了个终端电阻，问题解决。这个故障，如果没有诊断功能，排查难度大很多。

典型应用场景

1. 流程工业 DCS 系统 – 现场总线集成
   石油、化工、制药等行业的 800xA DCS 系统， 作为 Profibus DP 主站，连接现场的 S800 I/O 站、智能变送器、阀门定位器。一个 最多带 31 个从站，覆盖一个装置区的 I/O 需求 。
2. 电力行业 – 辅机控制系统
   火电厂的输煤、除灰、脱硫等辅助车间，设备分散。 通过 Profibus DP 连接变频器(驱动皮带电机)、电机保护器、远程 I/O 站，实现集中监控。
3. 水处理 – 全厂 SCADA 系统
   污水厂的提升泵房、曝气池、加药间，设备分布范围广。 配合 Profibus DP 光纤中继器，通信距离可达 1200 米以上，覆盖全厂 。
4. 冶金 – 生产线分段控制
   热轧、冷轧生产线长度几百米，分段设置 S800 远程 I/O 站。 作为主站，采集各段的温度、压力、速度信号，并下发轧制力设定值。
5. 老旧系统改造 – Profibus 网络升级
   老厂使用的是 CI854 早期版本(如 CI854A 不带 K)。升级到 可以获得更好的性能和诊断功能。注意：如果是全新项目，ABB 推荐直接用 CI854BK01 。

核心卖点与差异化

通信接口模块

· Profibus DP-V0/V1 全支持 – 同时支持周期性 I/O 数据交换 (DP-V0) 和非周期性参数读写 (DP-V1)，覆盖现场设备控制和调试的全部需求

· 双端口线路冗余 – 两个独立 Profibus 接口，可配置为冗余线路。一根电缆断了，另一根自动接管，通信不中断

· 主站冗余支持 – 可配置两块 实现主站冗余，配合 CPU 冗余 (BC810) 和 CEX 总线冗余，构建全冗余控制系统

· 热插拔设计 – 系统运行时更换模块，无需停机。在连续生产的工厂里，这意味着“不用等大修就能换模块”

· 宽温工作 – -25°C 至 +55°C 工作温度范围，适应电厂、化工厂的恶劣环境

· 实时诊断功能 – 通过 Control Builder M 可远程读取 Profibus 总线的状态、每个从站的通信质量、故障代码，快速定位问题

· 自动波特率识别 – 模块可自动识别 Profibus 主站的波特率，减少手动配置错误

· 配套 TP854 基板 – 模块插在专用基板上，提供电源和背板总线连接，DIN 导轨安装，结构紧凑

· 一年质保 + 上机测试 – 出货前在真实 测试平台上验证 Profibus 通信功能

· 现货当天发 – 国内仓库常备库存，避免原厂 4-6 周货期
