产品深度介绍

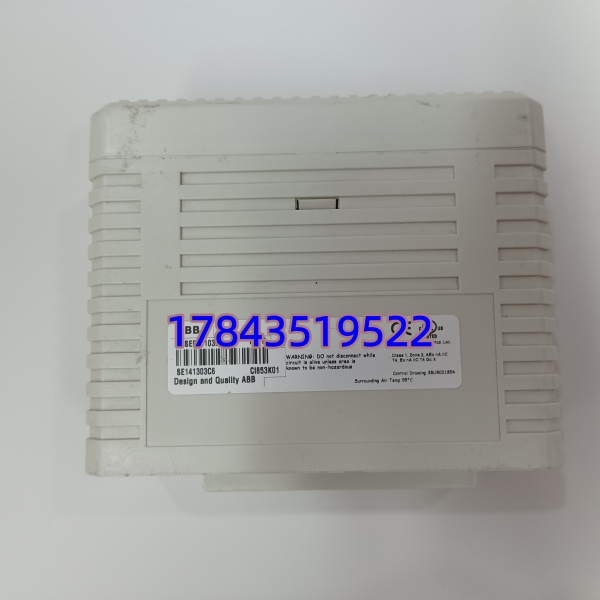

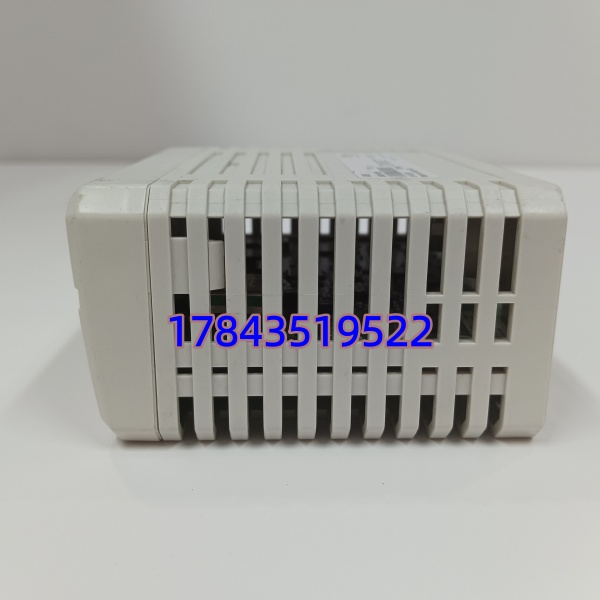

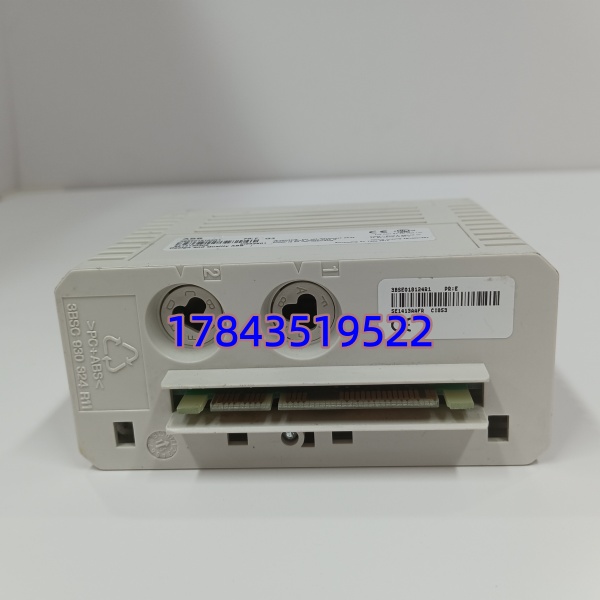

ABB CI853K01（3BSE018103R1）是 AC 800M 系统常用的双通道串行通信接口，用于连接第三方串口设备（仪表、变频器、串口 PLC、扫码枪等）。
- 端口 1：RS-232（DB9），点对点，短距离
- 端口 2：RS-422/485（端子），支持总线型、长距离、光电隔离模块通过背板取电，支持热插拔，可在不停机情况下更换维护，广泛用于电力、石化、水处理等需要串口扩展的场合。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 订货号 | CI853K01 / 3BSE018103R1 |
| 接口配置 | 1×RS-232；1×RS-422/485（可切换） |
| 支持协议 | Modbus RTU（主 / 从）、COMLI、通用 ASCII |
| 波特率 | 75–19200 bps（软件配置）ABB |
| 隔离电压 | 500V AC（RS-485 侧） |
| 电源 | 背板 24VDC 供电 |
| 功耗 | 典型 2–5W，最大约 6.9W |
| 工作温度 | +5°C ~ +55°CABB |
| 防护等级 | IP20 |
| 安装方式 | DIN 导轨 / 机架插槽 |
| 热插拔 | 支持ABB |
安装与接线要点
1）安装
- 模块安装在 AC800M 机架插槽，支持热插拔，但建议停机操作更安全ABB。
- 对准插槽推入，锁紧固定螺丝。
2）接线（RS-232）
- DB9：2=TXD、3=RXD、5=GND；直连 DTE 设备（如 PC、串口仪表）。
3）接线（RS-485）
- 端子：A (+)、B (−)、GND；总线首尾终端电阻（120Ω）按需接入。
- 屏蔽层单端接地，避免环流干扰。
4）上电与组态
- 背板 24VDC 正常，RUN 灯常亮。
- Control Builder M 配置端口、协议、波特率、站号。
- 通信测试：Modbus 轮询正常、无 CRC 报错。
常见问题解答（FAQ）
Q1：CI853K01 与 CI853 有区别吗？A：CI853K01 是完整套件（含底座 TP853），订货号 3BSE018103R1；CI853 一般单指卡件本体，实际为同一产品。
Q2：可以做 Modbus 主站吗？A：可以，两个口都支持 Modbus RTU 主站或从站。
Q3：是否支持热插拔？需要停机吗？A：支持热插拔，系统允许时可在线更换；但工程上建议低负载或停机更换更稳妥ABB。
Q4：和 CI854 怎么选？
- CI853K01：双串口（RS232+485），适合串口设备。
- CI854：以太网通信（如 Modbus TCP），适合网口设备。
