描述
产品详情

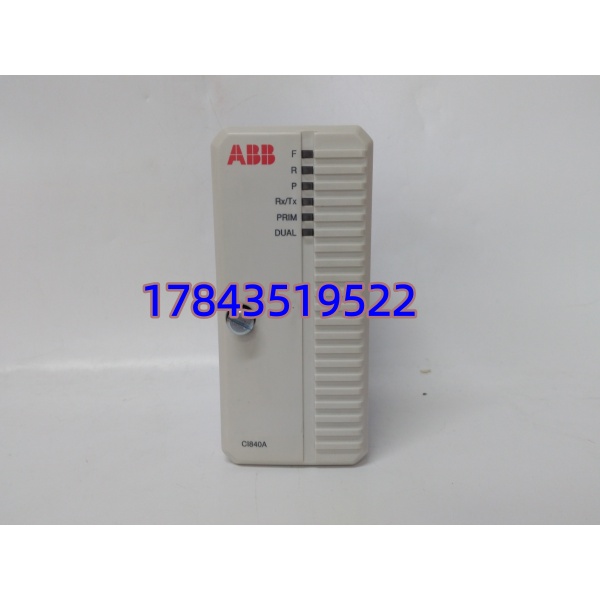

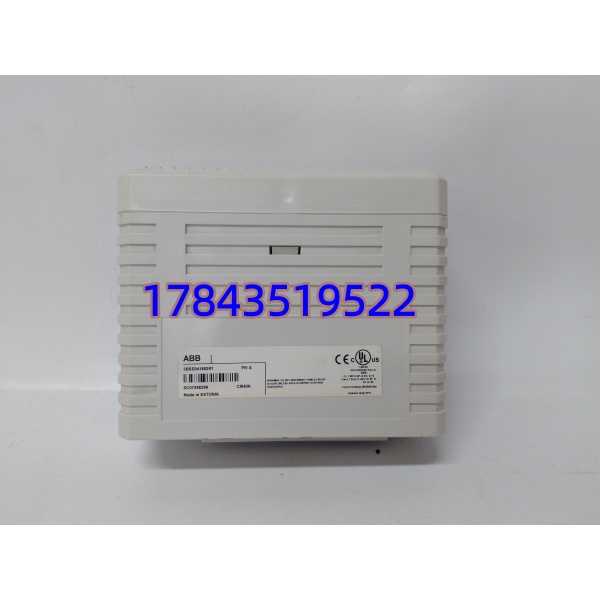

・型号：CI840A
・物料编码：3BSE041882R1
・品牌：ABB
・系列：Compact 800 AC800M DCS 通信系列
技术参数
| 参数项目 | 原厂标准数值 | 工程意义说明 |
|---|---|---|
| 支持总线协议 | Profibus DP-V1，符合 IEC 61158 | 兼容绝大多数国产 / 进口变频、智能阀门定位器 |
| 最大总线速率 | 12 Mbps | 短距离机柜内布线，大幅缩短周期数据刷新延迟 |
| 单段最大从站数量 | 126 台 | 大型化工装置单总线可覆盖整套工段 IO 点位 |
| 标准供电 | 24VDC 背板取电，额定 190mA | 多卡堆叠不会超出 AC800M 机架电源负载上限 |

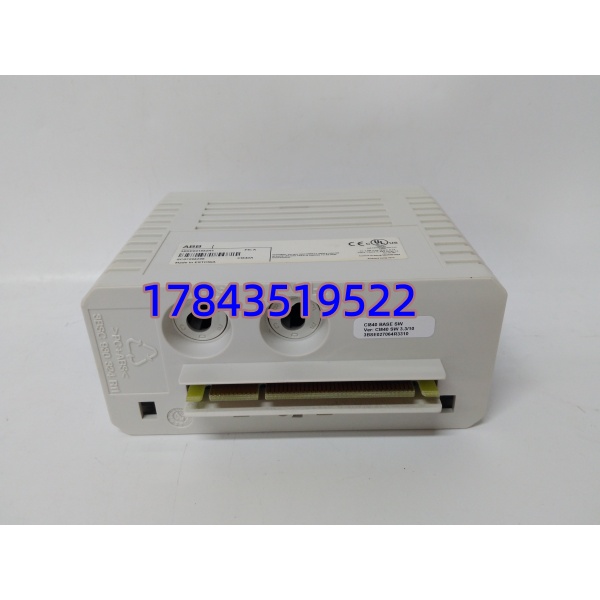

| 安装底座 | TU846/TU847 端子底座 | 底座自带 D-Sub9 总线接口，接线端子可插拔 |
| 运行温度区间 | 0℃ ~ +55℃（垂直安装≤40℃） | 密闭无散热机柜需加装轴流风机控温 |
| 防护等级 | IP20 | 仅限控制柜内部安装，禁止露天直接使用 |
| 安装尺寸 | 54×119×96mm | AC800M 标准单槽位，不占用 CPU 扩展空间 |
| 整机净重 | 0.2kg | 轻量化电路板，长期机架静置无形变隐患 |
| 功能特性 | 热插拔、冗余双备份、硬件级总线诊断 | 在线更换无需停机，故障通道精准定位 |
| 替代前代型号 | 3BSE022457R1（CI840） | 原厂升级款，EMC 抗干扰电路优化 |
| 认证标准 | CE、UL、RoHS | 火电、化工项目合规验收无阻碍 |
产品介绍
不少运行超 8 年的化工 DCS 现场频繁出现总线闪断、变频器通讯掉线，根源是老旧 CI840 信号滤波电路抗干扰能力弱，高压电机启停时极易产生电磁干扰击穿总线信号。CI840A 重新优化板载信号调理电路，现场实测在钢厂大功率变频工段，同工况下总线离线报警频次下降 70% 以上。模块搭载细分式故障诊断逻辑，800xA 系统可直接区分端子松动、终端电阻缺失、从站短路三类故障，省去工程师逐段排查线缆的时间。
严格来说，该模块仅适配 AC800M 控制器 S-bus 背板，不能搭配 AC400、Mod300 老款 DCS 机架。ABB 未完全停产该硬件，但全新原装海外订货周期 5–7 周，拆机原装现货可当日出库。对比上代 CI840，它支持完整 DP-V1 非周期读写，可直接读取变频器内部故障日志；短板是不兼容新一代 Profinet 以太网总线，新建智能化工厂更推荐选用 CI867 以太网通讯卡。现货件统一提供 12 个月质保，总线短路、机柜高温烤坏电路板、进水腐蚀不在质保覆盖范围。
替换与升级建议
✅ 直接替换（无需改程序，仅核对总线地址）
- 同型号 3BSE041882R0/R1/R2 版本：硬件底座、背板接口完全通用，插拔上电自动加载原有总线组态，仅需确认 Profibus 站点地址无冲突。
- 前代 CI840（3BSE022457R1）：底座 TU846 通用，直接替换后原有总线程序无需修改，系统自动识别升级模块功能。
⚠️ 软件兼容（需重新组态总线，少量调试工时）
- CI840AZ 隔离增强版：硬件尺寸一致，增加电气隔离回路，需在 Control Builder 中更换模块硬件型号，总线参数一键复制，调试工时约 0.3 天，采购成本上浮 42%。
- CI854A Modbus 通讯卡：背板插槽通用，但总线协议完全不同，原有 Profibus 从站设备需全部更换网关，整套改造工时 2 天以上。
❌ 硬件不兼容（背板、总线架构完全不通用，不建议改造）
- CI867 Profinet 以太网模块：新一代 S-bus 协议改动，无法装入老款 AC800M 机架，整套更换控制器成本极高。
- 第三方 Profibus 通讯卡：无法接入 ABB 原生 S-bus 背板，只能外挂独立 PLC 中转，冗余、在线诊断功能全部丢失。
