产品深度介绍
CI541V1（3BSE014666R1）是 ABB Advant AC400 老款 DCS 专属 Profibus DP 通讯子卡，仅适配 AC400 系列控制器机架，无法与新一代 AC800M CI854 系列 DP 卡通用。模块作为控制器与现场 DP 总线设备的中转桥梁，可自由切换 DP 主站或从站工作模式，一边对接 AC400 控制逻辑，一边挂载 ACS 系列变频器、DP 远程 I/O、流量仪表、第三方 PLC。
板卡双 DB9 接口支持总线冗余布线，搭配硬件终端电阻拨码，现场布线调试便捷；独立光电隔离电路隔绝变频器 IGBT 高频干扰，避免总线抖动、从站随机掉线。该型号原厂已停产，海外调货周期 8~12 周，国内火电、化工存量老旧 AC400 装置高度依赖现货备件；更换备件后导入原有 DP 组态与 GSD 文件即可投运，无需重新编译整套控制程序，大幅缩短装置停机时长。

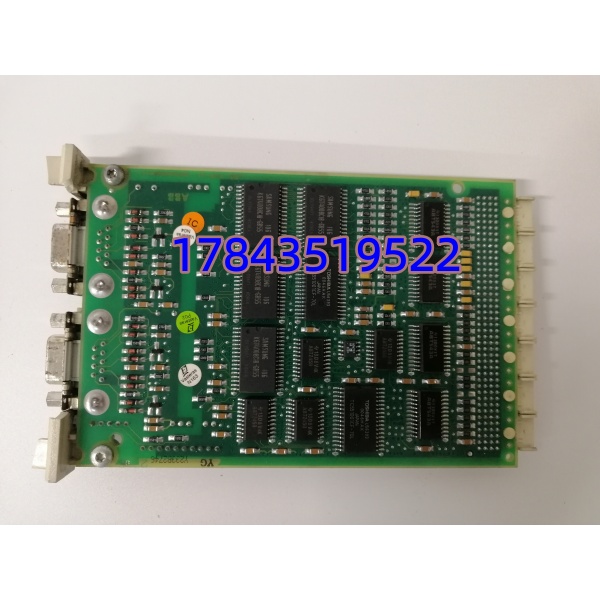

ABB CI541V1 3BSE014666R1
应用场景与行业案例
工程痛点描述CI541V1 总线收发芯片损坏后，整条 Profibus 总线所有变频器、远程 I/O 全部离线，装置温度、压力、机组调速指令无法下发，生产线只能就地手动操作。连续生产工况无法长期人工值守，原厂停产备件供货周期极长，故障停机带来安全管控与产值双重损失。
典型应用场景
- 火力发电厂 – 锅炉、汽机 AC400 老机组 DCS引风机、循环水泵 ACS 变频机组 DP 通讯，采集转速、故障、电流参数，上位 DCS 远程调节负荷。
- 石油炼化 – 精馏、加氢老旧 Advant OCS 装置防爆区域离心压缩机、输送泵 DP 总线组网，隔离电路抵御厂区大功率电机电磁干扰。
- 制浆造纸 – 蒸煮、纸机 AC400 控制系统多段传动辊道同步调速，DP 总线高速传输张力、速度闭环调节数据。
- 煤化工空分装置 – 增压机、膨胀机监控系统高速旋转设备状态采集，总线冗余布线保障单段网线破损不中断监控。
- 城市热力电厂 – 换热站、锅炉辅控老旧 DCS 改造分布式远程 DP I/O 采集管网温度、液位，替换老化失效 CI541V1 通讯卡。
真实抢修案例去年春季，华南某炼化精馏装置 DCS 全线 DP 变频器失联，上位画面无任何泵组调速与故障反馈，机架诊断定位 CI541V1 3BSE014666R1 硬件故障。联系 ABB 原厂调货周期 10 周，精馏塔无法长期人工调节温度压力，存在超压泄漏安全隐患。
客户连夜调取现货，完成 DP 总线全点位仿真、GSD 文件组态测试后 24 小时发出，48 小时送达厂区。电气工程师断电热插拔更换通讯卡，复刻旧卡终端电阻拨码，导入原有 DP 总线配置，上电后所有变频器、远程 I/O 瞬间恢复通讯，精馏调节回路、高低限联锁全部正常投用。后期该企业采购 2 块 CI541V1 作为两套精馏装置应急备用通讯卡。

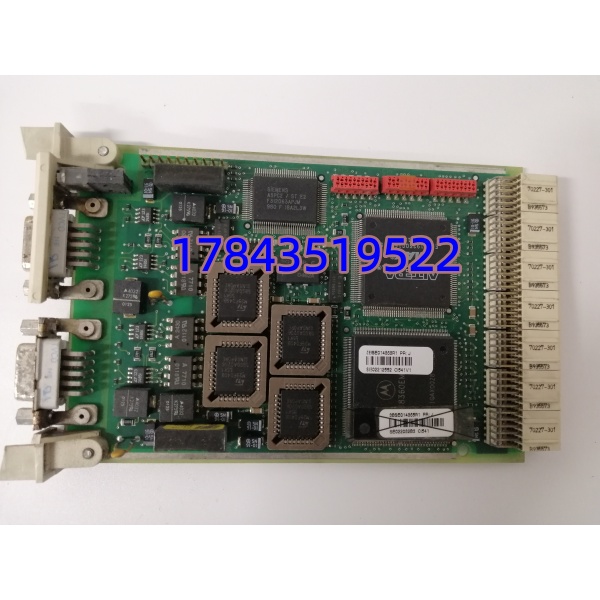

ABB CI541V1 3BSE014666R1
技术避坑指南
问题：使用 CI854（AC800M）替换 CI541V1， 机架无法识别硬件，DP 总线彻底失效。避坑： 专属 Advant 老款 DCS，新一代 800xA AC800M 使用 CI854 系列通讯卡，采购前确认控制器系列。现场踩坑实例：电厂维护人员混用 AC800M 通讯卡，调试 2 天无总线数据，更换同型号 后系统通讯恢复。
2. DP 总线终端电阻拨码设置错误问题：总线首尾未开启 120Ω 终端电阻，或中间从站误开电阻，远距离变频器频繁掉线、信号持续抖动。避坑：整条 DP 总线仅首尾两端设备接通终端电阻拨码，链路中间所有模块、从站全部断开电阻。
3. GSD 文件版本不匹配引发从站通讯故障问题：组态导入老旧 GSD 文件，新款变频器从站无法挂入总线，持续报从站丢失故障。避坑：组态时选用和现场传动设备型号匹配的最新 GSD 文件，更换通讯卡无需重新修改 IO 映射，直接导入原有工程配置即可。
4. DP 通讯线缆屏蔽层两端接地产生干扰环流问题：动力电缆与 DP 总线同槽敷设，屏蔽层两端同时接地，总线频繁断连、IO 数据大幅跳变。避坑：Profibus 双绞线屏蔽层仅 机柜侧单端接地，现场设备端屏蔽层悬空，强弱电线缆分开敷设，间距保持 20cm 以上。
5. ESD 静电击穿 DP 总线收发芯片问题：干燥低温环境无防静电操作，徒手触碰模块金手指，DP 总线通讯通道永久损坏。避坑：拆装全程佩戴防静电手环，在防静电垫上完成操作；操作前触摸机柜金属外壳释放人体静电。现场实例：炼化电工未做静电防护插拔 ，两路 DB9 总线通道彻底失效，原厂补货周期超 2 个月。
