描述
产品深度介绍
ABB CI535V30 3BSE022162R1 是 System800xA 平台 AC800M 控制器专用 SPA 总线通讯卡，专门对接 ABB SPA 协议在线分析仪、智能流量仪表、色谱设备等专用工艺仪表，完成 SPA 报文解析、数据缓存并转发至主控 CPU 参与工艺调节逻辑。模块内置独立协议解析芯片，分担控制器串口运算负载，避免多台 SPA 仪表同时交互造成 CPU 扫描周期拉长；RS485 通讯通道带完整光电隔离，可隔绝防爆厂区仪表浪涌、地电势差干扰，防止现场故障传导至主控背板。紧凑型单槽结构不占用过多机架空间，支持不停机插拔更换，多用于化工、造纸、电厂存量 800xA 系统备件替换、新增在线分析仪表点位扩容场景。V30 版本优化了长距离 SPA 总线通讯容错算法，相比 V26 旧版大幅降低强变频环境下的数据丢包概率。

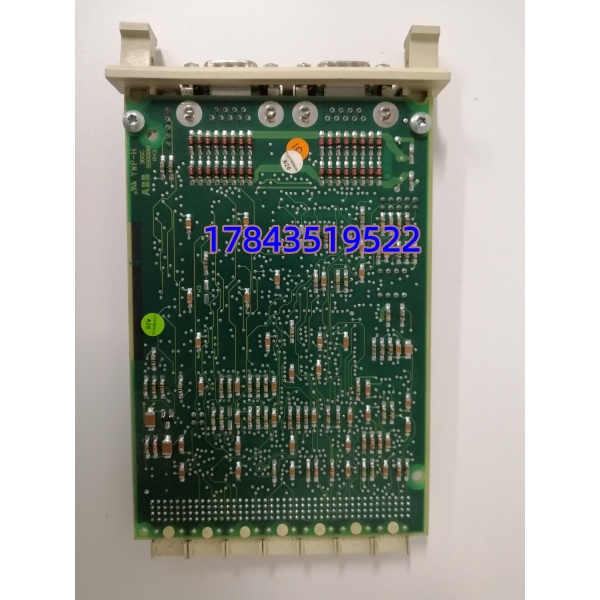

ABB CI535V30 3BSE022162R1
应用场景与行业案例
工程痛点描述化工、造纸、电厂在用 System800xA 系统服役周期普遍超 10 年，原厂 CI535V30 订货周期 2–3 个月。SPA 通讯卡老化后会出现分析仪数据断传、SPA 报文解析报错、仪表离线；在线色谱、浓度分析仪数据丢失会导致精馏、制浆工艺 PID 调节失控，产品指标大幅波动。若混用 CI535V26 旧款卡件，长总线工况下频繁解析失败，分析仪持续离线。
典型应用场景
- 精细化工精馏装置 DCS 系统在线气相色谱、浓度分析仪 SPA 信号采集，实时读取组分数据参与精馏塔温度、回流比自动调节，防爆车间隔离电路抵御仪表侧干扰。
- 制浆造纸蒸煮工段控制系统药液浓度、在线白度分析仪 SPA 总线数据上传中控，稳定控制蒸煮药液配比，保障纸浆成品指标稳定。
- 火力自备电厂锅炉脱硝系统烟气 NOx、氨逃逸在线分析仪数据采集，闭环调节喷氨阀门，满足环保数据持续上传监管平台。
- 煤化工气化合成装置自动化机柜合成气组分在线分析仪长距离 SPA 总线传输，车间大功率变频器环境下稳定解析工艺组分报文。
- 大型水处理水厂中控系统水质 COD、PH 在线分析仪信号交互，24 小时无人值守稳定采集水质监测数据。
真实现场案例去年下半年，江苏某大型化工精馏装置 AC800M 机架 CI535V30 通讯卡故障，4 台在线色谱分析仪全部离线，中控无法读取物料组分，精馏调节只能人工就地操作，产品纯度不达标。原厂备件交货周期 68 天，运维紧急调取 3BSE022162R1 全新原装现货，更换前完整记录 SPA 总线终端电阻、仪表通讯波特率、Control Builder 组态参数。短时停机插拔更换，上电后自动建立 SPA 总线通讯，全部分析仪组分数据实时上传，精馏工艺恢复稳定自动调节。项目结束后该厂储备 2 块同款 CI535V30，纳入精馏工段分析仪表常备通讯备件清单。

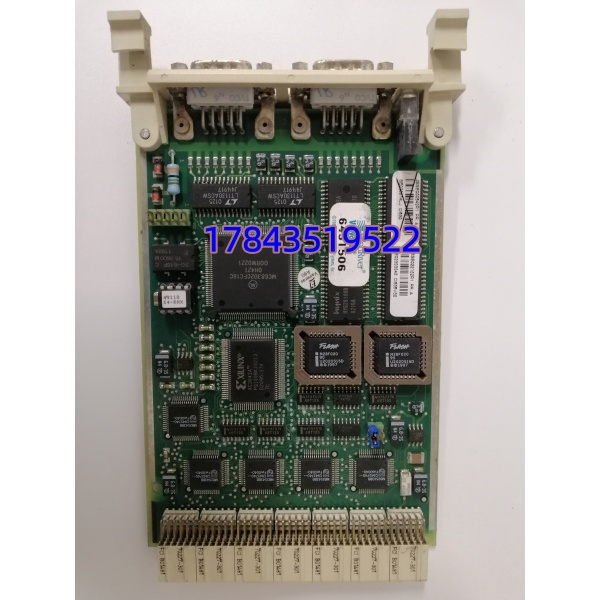

ABB CI535V30 3BSE022162R1
技术避坑指南
1. CI535V30 与 V26 旧款混用，SPA 分析仪频繁离线（最高发故障）问题：CI535V30（3BSE022162R1）与 CI535V26（3BSE022161R1）SPA 协议解析固件不同，长距离总线、多仪表组网工况下旧版卡报文解析失败，分析仪持续断联。避坑：采购前核对现场在用板卡完整物料编号，统一选用 3BSE022162R1 V30 版本；到货核对丝印版本标识再上机。现场实例：某纸厂运维混用 V26 旧卡，蒸煮工段浓度分析仪全天间歇性离线，整改停机 2 小时更换匹配版本。
2. SPA RS485 总线终端电阻漏投，数据持续跳变失真问题：SPA 总线首尾两端端子需投入 120Ω 终端电阻，两端未开启会产生信号反射，分析仪组分数值剧烈波动、解析报错。避坑：更换前拍照记录总线两端拨码，新装模块配套端子严格复刻原有电阻设置。
3. SPA 屏蔽线缆两端接地产生环流，通讯通道永久失效问题：RS485 SPA 总线屏蔽线缆中控机柜、现场分析仪侧同时接地，厂区地电势差形成环流，击穿板卡内部隔离芯片，整机无法解析 SPA 报文。避坑：SPA 通讯双绞屏蔽电缆仅中控 DCS 机柜端单端接地，分析仪侧屏蔽层悬空。
4. 机柜高温长期运行触发协议解析异常问题：机柜滤网堵塞、散热风扇故障，内部温度长期高于 60℃，协议解析芯片运算不稳定，频繁弹出 SPA 总线故障告警。避坑：每月清理机柜风道滤网，控制机柜内部长期运行温度≤50℃，高温工况加装辅助风冷。
5. 未做防静电操作击穿 SPA 总线收发芯片问题：干燥厂房静电累积，未佩戴防静电手环插拔通讯卡，RS485 SPA 收发芯片被静电击穿，所有分析仪完全无数据交互。避坑：全程佩戴防静电手环，模块放置防静电垫，插拔轻缓禁止触碰背板金手指区域。现场实例：化工维护无防静电操作更换通讯卡，SPA 总线通道彻底报废，整块备件直接作废。
