CI534V02 3BSE010700R1 是 ABB AC800M 控制器专用 Modbus RTU 通讯子卡，直接插接在 CPU 本体的子模块插槽内，原生拓展两路隔离 RS485 总线，解决原生控制器串口通道不足的问题。两路通道硬件完全隔离，可分开挂载不同工段的变频器、电力多功能仪表、液位 / 流量变送器、第三方小型 PLC，一条总线故障不会牵连另一路通讯；模块内置独立协处理芯片，Modbus 数据收发不占用主控 CPU 运算资源，保证过程调节逻辑不受总线扫描影响。仅支持 Modbus RTU 串行协议，不兼容 Profibus、Modbus TCP 以太网；配套 Control Builder M 软件完成地址、波特率、寄存器映射组态，兼容市面绝大多数 Modbus 标准工业设备。该型号大量用于电厂辅控、水处理、化工罐区采集第三方仪表，原厂供货周期偏长，存量项目抢修优先选用现货备件。

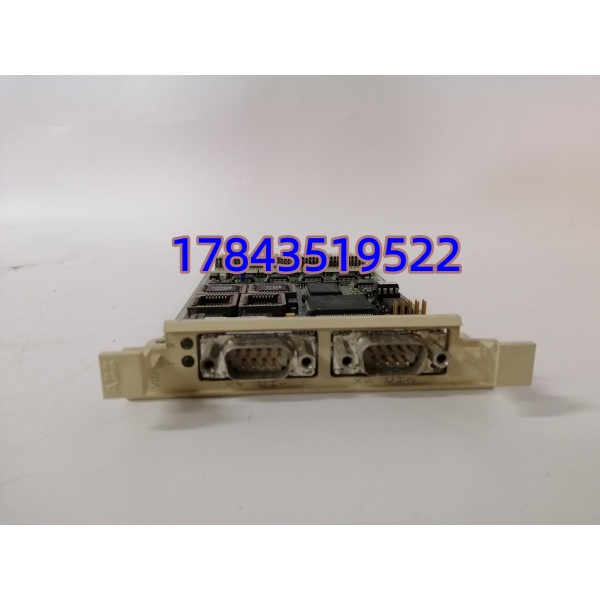

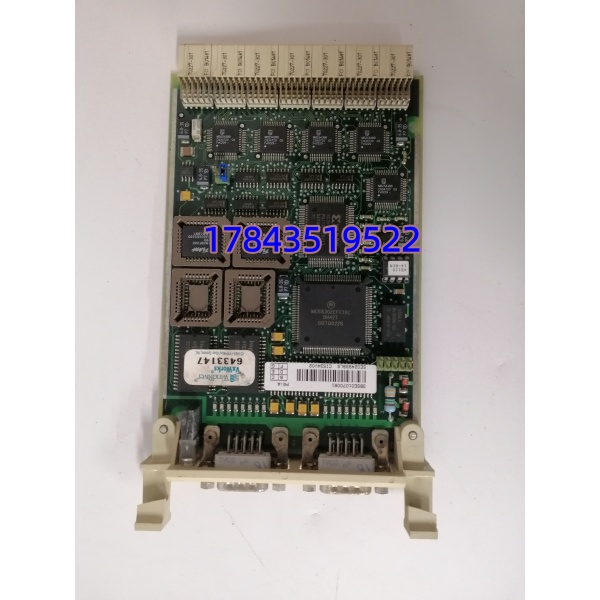

ABB CI534V02 3BSE010700R1
应用场景与行业案例
工程痛点描述火电、水处理、化工存量 AC800M DCS 配套 CI534V02 长期满载运行，出现单通道总线掉线、收发灯无闪烁、从站仪表全部失联故障。总线失效后现场温度、流量、能耗数据无法上传中控，只能人工现场抄表，调度管控失效；原厂海外调货周期 7~10 周，生产监控存在盲区。同型号子模块插槽、组态参数完全兼容原有 CPU，无需改动机柜布线与工程程序，替换后直接恢复两路 Modbus 总线采集。
典型应用场景
- 火力发电 – 锅炉辅控、脱硫脱硝系统多路 ACS 系列变频器、多功能电力仪表、烟气分析仪分两路 Modbus 总线采集，分开组网避免变频器谐波干扰。
- 市政水处理 – 全厂泵站、加药系统液位计、pH 变送器、搅拌泵变频器、余氯检测仪数据集中上传 800xA 中控平台。
- 石油化工 – 罐区、循环水装置压力变送器、流量积算仪、制冷机组第三方 PLC 双向数据交互，分网段隔离防爆区域仪表。
- 变电站综合自动化 – 配电室能耗监控多功能电度表、无功补偿控制器批量采集，远程统计全厂用电负荷。
- 制药洁净车间 – 温湿度、纯水制备系统洁净区温湿度记录仪、纯水电阻率仪表稳定通讯，保障生产合规数据留存。
真实工程案例河南某市政大型污水处理厂两套 AC800M 控制器原配 CI534V02 其中一路通道芯片损坏，全厂加药泵、液位仪表一半点位离线，中控无法远程调节药剂投加量。联系 ABB 原厂订货周期 9 周，污水出水指标难以稳定管控。采购当日调取全新 3BSE010700R1 现货，完成双通道总线通讯、满载 72 小时老化全套测试后专车发出。现场工程师断电插拔替换子模块，原有 Control Builder M 总线组态完整复用，两路 RS485 总线全部在线，仪表数据刷新无延迟、无丢包。该厂后续采购三块 CI534V02 作为全厂控制柜常备备用通讯子卡。

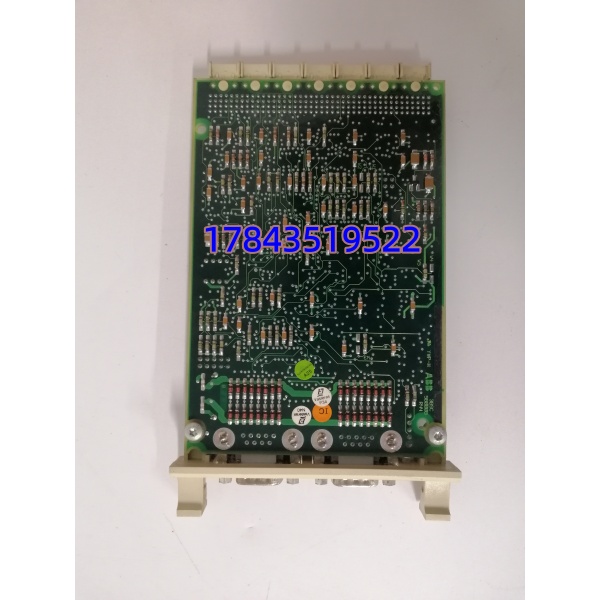

ABB CI534V02 3BSE010700R1
技术避坑指南
1. 混淆 CI534V02 与 CI853，插槽不匹配无法识别问题：CI534V02 是CPU 内置子卡槽专用子模块，CI853 是机架独立通讯主板，二者插槽、引脚定义完全不同，互换后 CPU 无法扫描识别总线通道。避坑要点：CPU 本体子卡槽必须选用完整型号 3BSE010700R1，不可使用 CI853 独立通讯板替代。真实案例：某水厂误采购 CI853 替换 ，控制器无 Modbus 通道，停机整改 1 天更换适配子卡。
2. 新旧固件跨大版本，总线组态下载报错问题： 子卡固件与 AC800M CPU 固件版本差距过大，Control Builder M 导入总线组态时校验失败，两路通道全部离线。避坑要点：采购前提供现场 CPU 固件版本，发货前匹配同版本子卡固件，可提供固件升级 / 降级服务。
3. Modbus 总线两端未接 120Ω 终端电阻，信号畸变频繁掉线问题：RS485 总线首尾两端缺少匹配终端电阻，高速波特率下信号反射失真，仪表周期性离线、寄存器数值跳变。避坑要点：每条独立 RS485 总线首尾设备端启用 120Ω 终端电阻，总线中间节点电阻关闭。
4. 屏蔽线缆两端接地，产生地环流干扰通讯问题：Modbus 屏蔽双绞线两端全部接大地，厂区多点接地形成电位差环流，总线持续乱码、从站间歇性失联。避坑要点：屏蔽层仅在控制柜内子模块端子侧单点接地，现场仪表端屏蔽层悬空不接地。
5. 静电击穿 RS485 收发隔离芯片问题：干燥秋冬不带防静电手环插拔子模块，两路通道隔离驱动芯片静电击穿，总线无收发信号，子模块永久失效。避坑要点：拆装 CPU 内部子模块全程佩戴防静电手环，工作台铺设防静电垫；板卡拆封后静置适应车间温湿度再插入卡槽。真实现场故障：电厂检修人员徒手插拔 ，一路 RS485 通道彻底失效，全厂一半仪表数据失联 2 天。
避坑总结替换前确认 子卡适配 CPU 内置插槽、对齐 CPU 与子卡固件版本、总线两端配齐终端电阻、屏蔽线缆单点接地、落实防静电插拔操作，可规避 Modbus 总线大面积离线、中控监控盲区、子卡硬件损毁等现场生产管控故障。
