产品详情

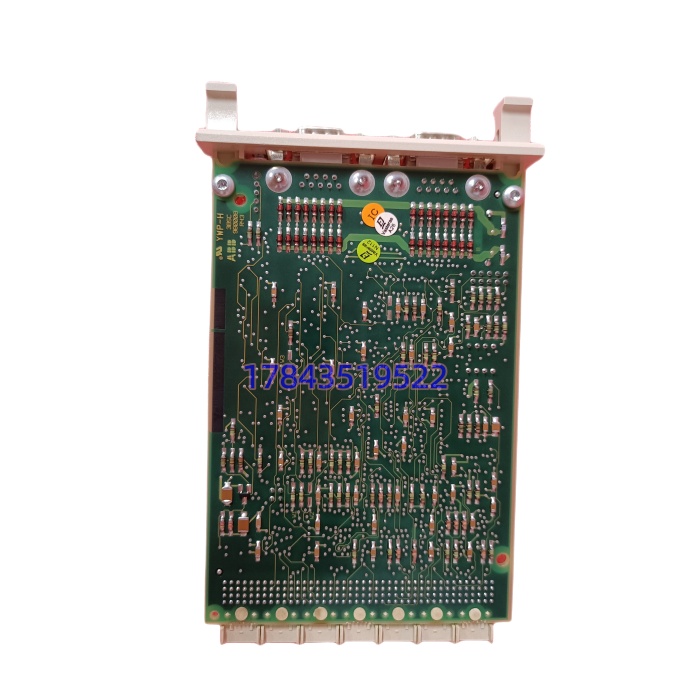

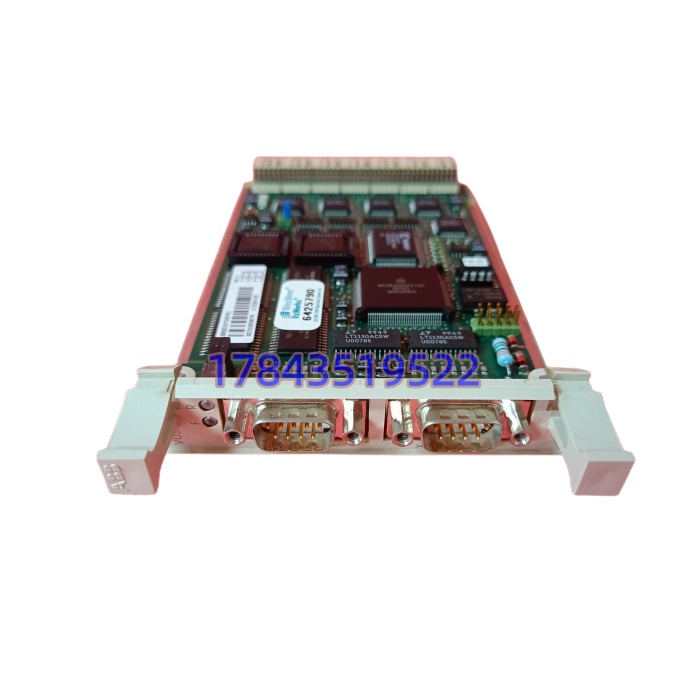

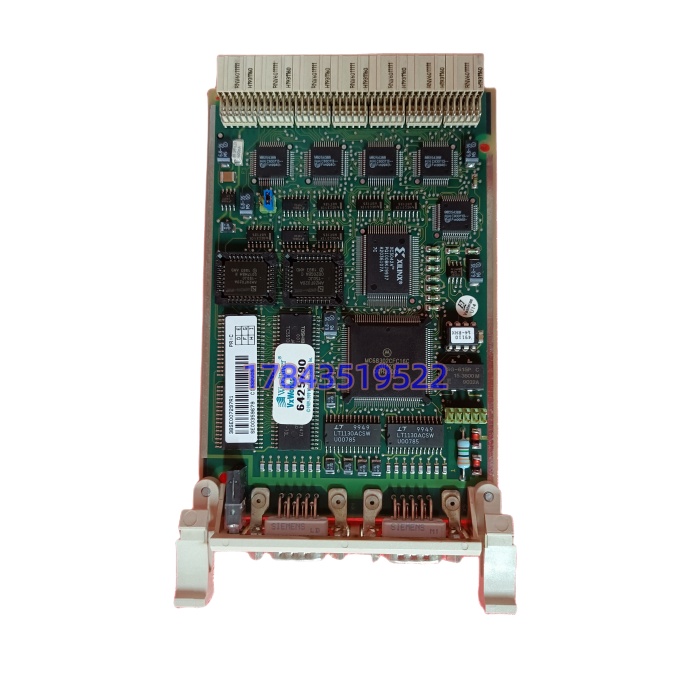

・型号：CI532V05 3BSE007297R1・品牌：ABB・系列：Advant OCS MOD300
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | 控制器插槽插装子模块，Advant OCS 机架安装 |
| 通讯端口 | 2 路隔离串行口，每路可配置 RS232 / RS422 / RS485 |
| 支持协议 | Modbus‑RTU、AB DF1、西门子 3964R、用户自定义协议 |
| 最大波特率 | 19.2 kbps |
| 隔离等级 | 串口与系统总线之间电气隔离 |
| 存储资源 | 板载 Flash，存放协议固件、用户协议配置 |
| 供电 | 由控制器背板总线供电 |
| 工作温度 | 0℃ ~ +60℃，机柜无凝露环境 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 净重 | 约 0.15kg |
| 生命周期 | 原厂已经停产，无全新原厂现货；市面流通拆机、测试备件 |
| 静电要求 | ESD 敏感器件，拆装必须佩戴防静电手环，避免静电击穿串口收发芯片 |
产品介绍
CI532V05 是 Advant OCS/MOD300 DCS 的专用通用串口网关子模块，专门用来解决老 DCS 和第三方仪表、PLC 串口对接的问题，不需要额外外置串口网关设备。板卡运行用户下载的协议逻辑，完成串口报文解析，把外部设备数据映射进 DCS 控制器点数据库。
坦白讲，现场高发故障：串口芯片受浪涌冲击损坏、板卡 Flash 固件损坏、背板连接器氧化；故障现象表现为单路 / 两路串口完全无通讯、报文丢包乱码、模块自检报错。备件本体是空固件，更换硬件后，需要重新下载协议固件与用户协议配置。CI532 不同版本 V04/V05 固件不通用，不能直接混代。整套 DCS 改造投资大、停机窗口受限，很多工厂会储备经过联机测试的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，化工装置 CI532V05 其中一路串口被现场仪表侧的浪涌打坏，在线分析仪数据全部中断，DCS 拿不到工艺分析数值，只能人工抄表。如果更换外置第三方网关，需要修改 DCS 点组态、重新调试映射关系，整套改造调试周期长，工艺不允许长时间离线。
典型场景
- 石化 Advant OCS 老 DCS，接入在线色谱、水质分析仪、称重仪表串口数据。
- 电厂老 MOD300 系统，对接第三方 PLC、智能就地设备，做串口数据采集。
- 造纸、制浆存量装置，保留原有 Advant 硬件架构，只做板卡备件轮换。
- 工厂技改项目，不改动 DCS 主控制器，依靠本模块实现第三方设备接入。
真实案例：某炼化污水装置 Advant OCS 系统，CI532V05 模块其中一个串口通讯彻底中断，分析仪报文完全收不到，另一个端口工作正常。排查外部线缆、仪表端没有问题，确认模块内部串口收发芯片损坏。采购经过联机测试的拆机备件，停机断电更换子模块；下载原有协议固件与用户脚本配置，核对 DCS 点映射，两路串口分别接入分析仪与第三方 PLC，数据解析正常上传 DCS 画面，装置恢复自动监控。事后工程师感慨，这类可编程通讯子模块，协议脚本、固件工程务必要完整备份，没有备份备件更换后无法恢复通讯。
