描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | CHBX01L |
| 订货号 | 2VAA008574R1 |
| 供电电压 | 24V DC（±15%） |
| 功耗 | 正常≤3W，满载≤5W |
| 总线协议 | PROFIBUS-DP V1/V2、Modbus RTU/TCP、DeviceNet |
| 扩展接口 | 4 路独立总线分支 |
| 最大节点数 | 单设备支持 128 个总线节点（依协议） |
| 安装方式 | DIN 导轨、水平向左安装 |
| 尺寸（深 × 高 × 宽） | 48 mm × 127 mm × 30 mm |
| 重量 | 0.094 kg |
| 冗余支持 | 双总线冗余，切换时间≤10ms |
| 工作温度 | -20°C ~ +60°C |
产品深度介绍

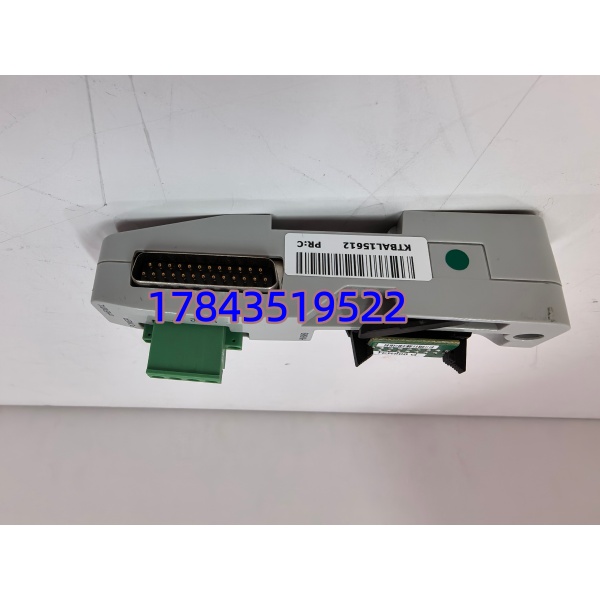

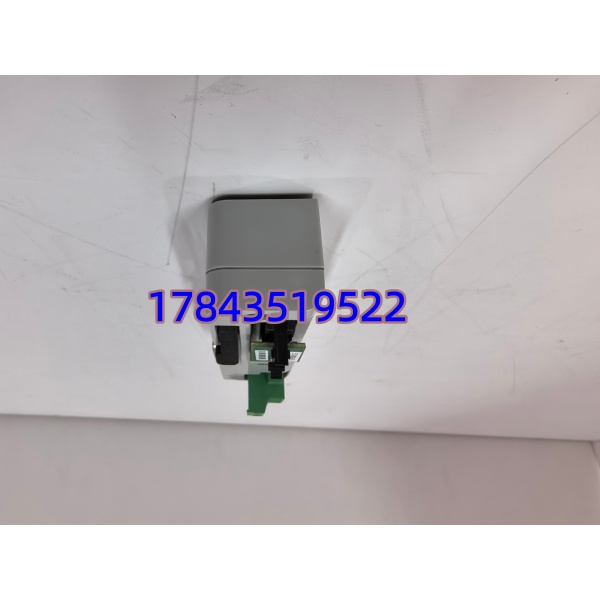

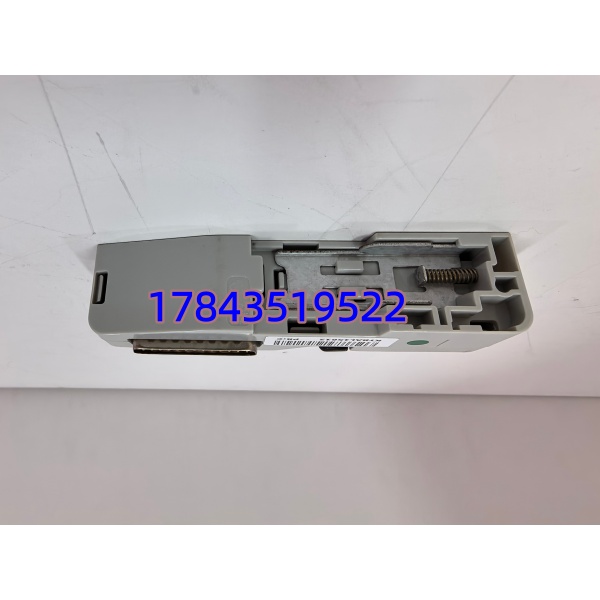

ABB CHBX01L（2VAA008574R1）是 Symphony Plus DCS 系统的紧凑型总线扩展器，专为 HN800 IO 系统设计，用于水平向左安装，扩展系统总线通信能力并提供 24V DC 模块电源连接。它是 DCS 系统中连接控制器与远程 I/O、现场设备的核心通信备件。
该模块采用金属外壳与紧凑设计，适配空间有限的控制柜。支持双总线冗余架构，主备通道实时同步，故障时自动切换，保障通信连续。兼容 PROFIBUS-DP、Modbus RTU 等协议，即插即用，集成 LED 状态指示灯，便于现场快速诊断与维护。
应用场景与行业案例
工程痛点描述
连续生产行业的 DCS 系统常因总线距离过长、节点过多导致信号衰减或通信中断，直接影响生产线运行。尤其电力、化工等关键场景，通信故障易引发非计划停机，每小时损失可达数十万。
典型应用场景
- 电力行业 – 火电 / 核电 DCS用于 Symphony Plus 系统扩展 IO 总线，连接锅炉、汽轮机辅机 I/O，冗余设计保障发电过程无间断通信。
- 石油化工 – 炼化装置控制适配炼油厂精馏塔、反应釜控制系统，扩展总线连接现场仪表与执行器，抗干扰设计适配强电磁环境。
- 水处理 – 大型污水厂 SCADA扩展总线连接远程泵站、加药系统 I/O，实现分布式监控，满足预算有限但需稳定通信的场景。
- 冶金行业 – 高炉自动化高温、粉尘环境下扩展总线，连接高炉传感器与控制模块，冗余架构避免单点故障导致停产。
真实案例
某电厂 DCS 总线扩展改造2025 年 10 月，南方某 300MW 火电厂 #2 机组 DCS 系统因原有总线节点过多，通信延迟高，偶发数据丢包，影响锅炉调节稳定性。
原系统为 Symphony Plus，控制器至远程 IO 柜总线距离超 80 米，节点达 92 个，信号衰减明显。原厂方案需更换主控并重新布线，工期 7 天，费用超 20 万。
采用 2 块 ABB CHBX01L（2VAA008574R1）总线扩展器，分别安装于 IO 柜左侧，分段扩展总线，启用冗余模式。施工仅 1 天，调试 4 小时完成。
改造后总线延迟降至 5ms 内，无数据丢包，连续运行 6 个月无故障。项目费用节省 60%，避免了停机损失。电厂维护主管反馈：“小模块解决了大问题，冗余扩展设计很关键。”
