描述
产品深度介绍

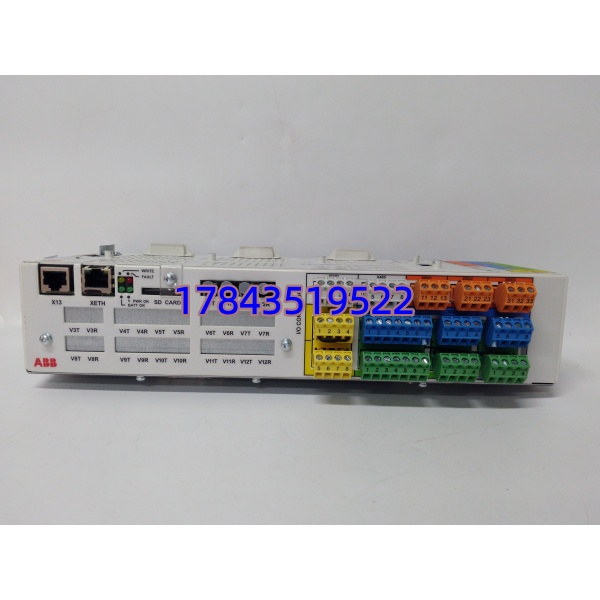

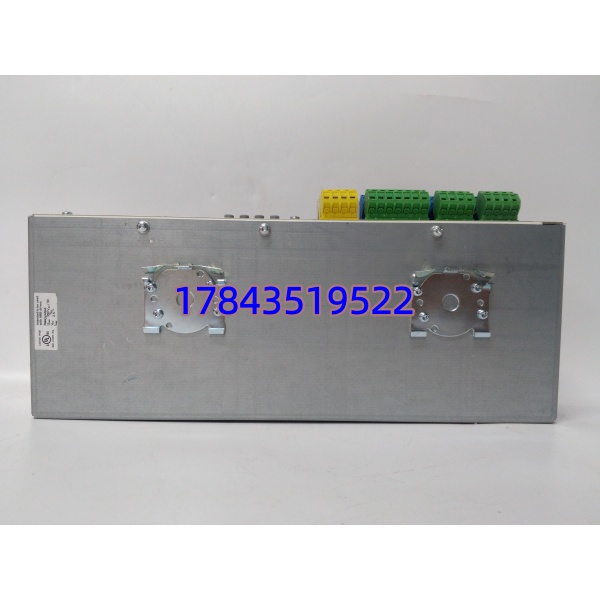

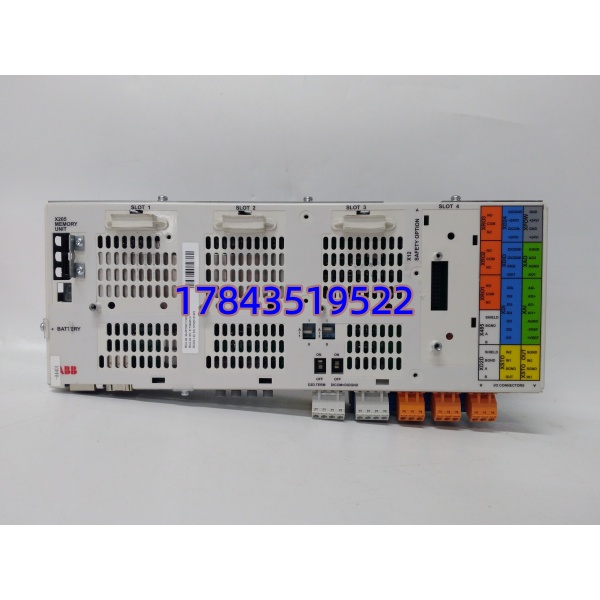

ABB BCU-02 3AUA0000110429 是 ABB 专为 ACS880 系列变频驱动器设计的核心控制单元，属于 BCU 系列，用于通过光纤链路控制变频器模块。模块集成分支单元功能，可收集、存储变频器实时数据，便于故障追踪与分析。配备 SDHC 卡插槽（最大 4GB），支持数据记录与固件升级。采用加固设计，满足工业现场严苛环境要求，广泛应用于工业驱动、过程控制及机械制造等场景。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | BCU-02 3AUA0000110429 |
| 品牌 | ABB |
| 供电电压 | 24V DC |
| 功耗 | 约 20 W |
| 通讯接口 | 光纤接口（V1/V2）、RJ-45（以太网 / 控制面板） |
| 存储扩展 | SDHC 卡插槽（最大 4GB） |
| 工作温度 | -20°C ~ +55°C |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 230 mm × 160 mm × 80 mm |
| 重量 | 2 kg |
| 认证 | CE、RoHS |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 停机并切断变频器与控制单元电源
- 等待 5 分钟确保电容放电，防止电击
- 佩戴防静电手环，在防静电垫操作，避免静电损坏模块
工具准备：
- 十字螺丝刀（PH1）
- 万用表（测电压 / 通断）
- 标签纸、记号笔、手机（拍照记录接线与开关）
阶段二：拆卸旧控制单元（15 分钟）
- 断开光纤跳线与所有接线，逐根标记端子号与线序
- 松开机架固定螺丝，垂直拔出旧模块
- 检查背板连接器与光纤接口，清理灰尘与氧化层
阶段三：安装新控制单元（15 分钟）
- 核对型号为 BCU-02 3AUA0000110429，取出新模块
- 对准背板连接器垂直推入，拧紧固定螺丝
- 对照照片恢复接线，端子螺丝扭矩约 0.5 N・m
- 连接光纤跳线（V1/V2），确认光纤链路正常
阶段四：上电测试（10 分钟）
- 测量供电电压：24V DC ±10%，确认无短路
- 上电观察指示灯：7 段数码管与 LED 状态灯正常显示
- 接入变频器系统，读取模块固件版本与参数
- 测试光纤通讯与控制功能，验证变频器启停与调速正常
常见问题解答（FAQ）
Q1：BCU-02 3AUA0000110429 支持热插拔吗？A：不支持。更换前必须断电，避免电流冲击损坏模块或导致变频器误动作，建议停机维护时操作。
Q2：与 BCU-12/BCU-22 有什么区别？A：光纤接口数量不同。BCU-02 有 2 个光纤接口；BCU-12 集成 1 块 BPEB-05 板（5 个光纤接口）；BCU-22 集成 2 块 BPEB-05 板（10 个光纤接口），可根据变频器数量选择。
Q3：质保期多久？A：提供 12 个月质保（自发货日起），覆盖非人为硬件故障。人为损坏（静电击穿、过压、进水）不在质保范围内。
Q4：能直接替换旧款 BCU-02 吗？A：同型号可直接替换。替换前需核对固件版本与 SD 卡配置，避免通讯异常或参数丢失。
