描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输入通道 | 16 通道，单端 / 差分 |
| 信号类型 | 4-20mA（标准）、0-10V、±10V |
| 分辨率 | 12 位 |
| 测量精度 | ±0.1% |
| 更新速率 | 250ms |
| 电气隔离 | 通道间 1500V AC 隔离 |
| 工作电压 | 24V DC |
| 工作温度 | -25°C ~ +70°C |
| 防护等级 | IP20 |
| 安装方式 | 机架安装，支持热插拔 |
| 重量 | 约 1.225kg |
| 替代型号 | 3BHT300036R1、Y3BHT300036R1 |
产品深度介绍

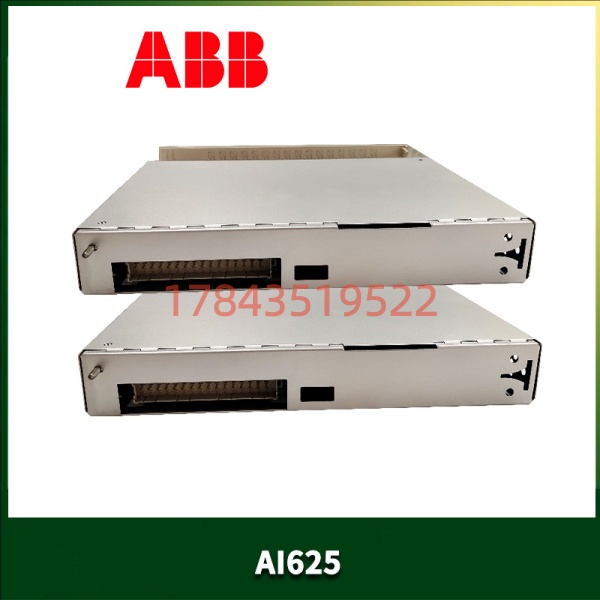

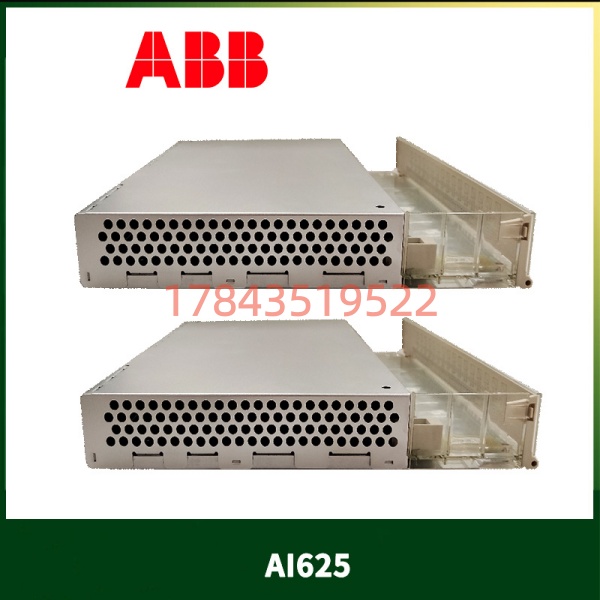

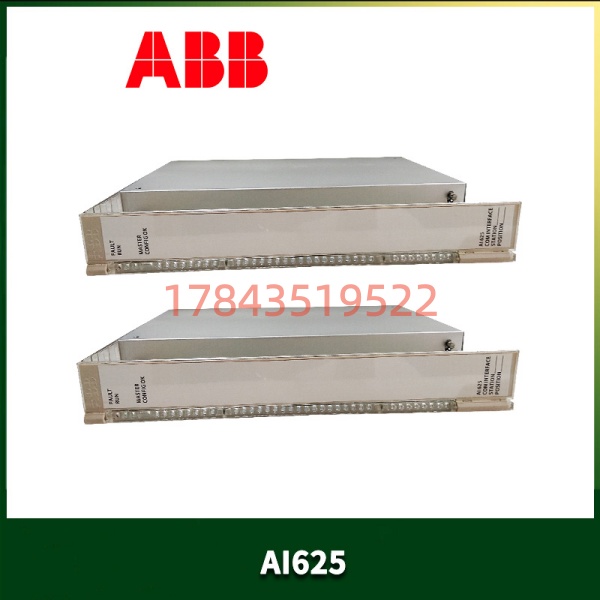

ABB AI625（3BHT300036R1） 是 Advant OCS / AC 800M 分布式控制系统的标准 16 通道模拟量输入模块，专为工业现场高精度信号采集设计，是过程控制的核心信号采集单元。
- 16 通道高密度采集：单模块16 路独立模拟输入，支持4-20mA、0-10V、±10V 主流工业信号，兼容各类变送器、传感器。
- 12 位高精度转换：±0.1% 测量精度、250ms 稳定更新，满足温度、压力、流量、液位等过程参数精准采集。
- 全隔离抗干扰：1500V AC 通道间电气隔离，强抗电磁干扰（EMC），适应电厂、石化、冶金等复杂工业现场。
- 热插拔设计：在线插拔、无需断电，维护不影响系统运行，减少停机时间、提升运维效率。
- 宽温稳定运行：-25℃~+70℃ 工业宽温、无风扇、高防护，7×24 小时连续稳定工作。
- 系统兼容性强：完美适配 ABB Advant OCS、AC 800M、800xA DCS 系统，支持 Profibus DP、Modbus 通信。
典型应用场景
- 电力行业：锅炉汽包水位、主蒸汽压力、温度模拟量采集，汽轮机振动、位移监测。
- 石油化工：反应器温度、压力、流量闭环控制，精馏塔液位、组分信号采集。
- 冶金钢铁：高炉热风压力、拱顶温度，轧机轧制压力、速度反馈采集。
- 水处理：水厂浊度、PH 值、流量，污水厂溶解氧、液位实时监测。
- 水泥建材：窑炉烧成温度、压力，磨机负荷、电流信号采集。
- 制药 / 食品：发酵罐温度、压力、PH，反应釜液位、流量高精度采集。
型号解读（AI625 / 3BHT300036R1）
- AI：Analog Input 模拟量输入模块
- 625：16 通道、4-20mA、12 位 标准 AI 模块代码
- 3BHT300036R1：ABB 官方硬件型号（唯一识别码）
- R1：硬件版本号（Revision 1）
技术避坑指南（工程师实战）
❗ 信号类型配置错误
- 问题：采集数据跳变、超量程、无显示
- 避坑：4-20mA 接电流端子、0-10V 接电压端子；软件通道类型严格匹配，禁止混接
❗ 接线极性反接
- 问题：读数为负、信号异常、模块损坏
- 避坑：电流：+ 接变送器 +、- 接公共端 GND；电压：+ 接信号 +、- 接信号 –；严格按接线图接线
❗ 接地与干扰问题
- 问题：信号漂移、噪声大、数据不稳定
- 避坑：单端接地、屏蔽层可靠接地；模拟线与动力线分离布线；避免长距离平行走线
❗ 多通道共地冲突
- 问题：通道间串扰、测量不准、零点漂移
- 避坑：差分信号双端隔离、单端信号共地；不同回路信号独立供电、不共地
❗ 量程与校准错误
- 问题：测量误差大、控制不准、报警误触发
- 避坑：变送器量程 ↔ 模块量程 ↔ 系统量程 三者一致；上电后执行通道校准、零点校正
