描述
产品详情

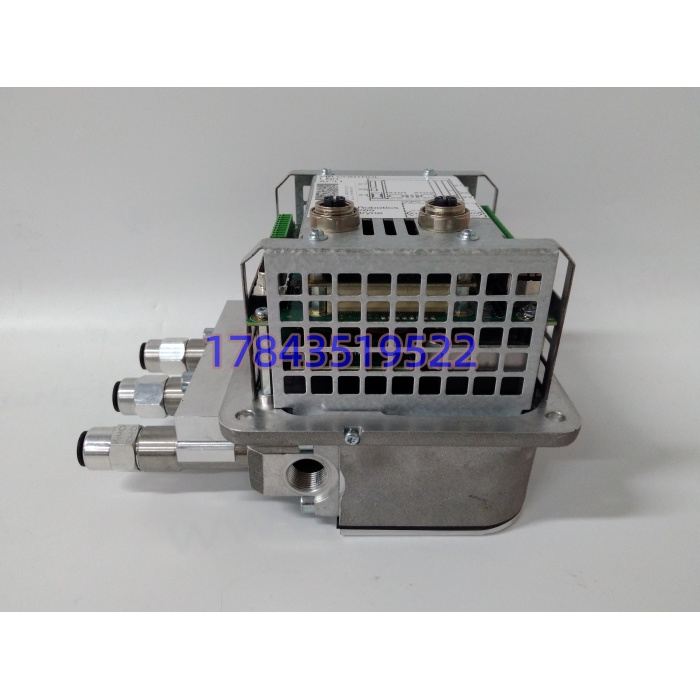

・型号：ACU-01B・品牌：ABB Robotics・系列：IRC5P 喷涂机器人气动工艺组件
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 完整订货编号 | ACU-01B，3HNA024871-00102 |
| 供电规格 | DC24V |

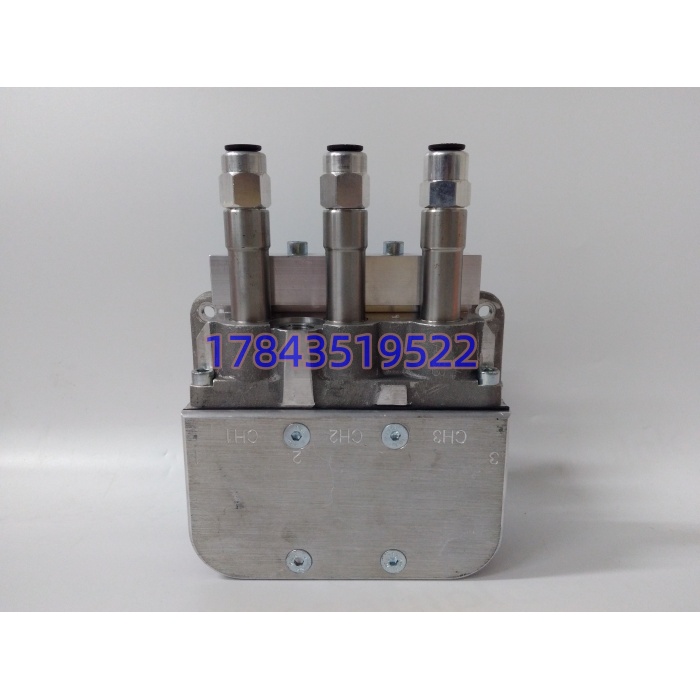

| 通道配置 | CH1/CH2/CH3 三路独立空气调节通道 |
| 控制响应速度 | 毫秒级压力闭环调节 |
| 气源输入压力 | 最大 10bar |

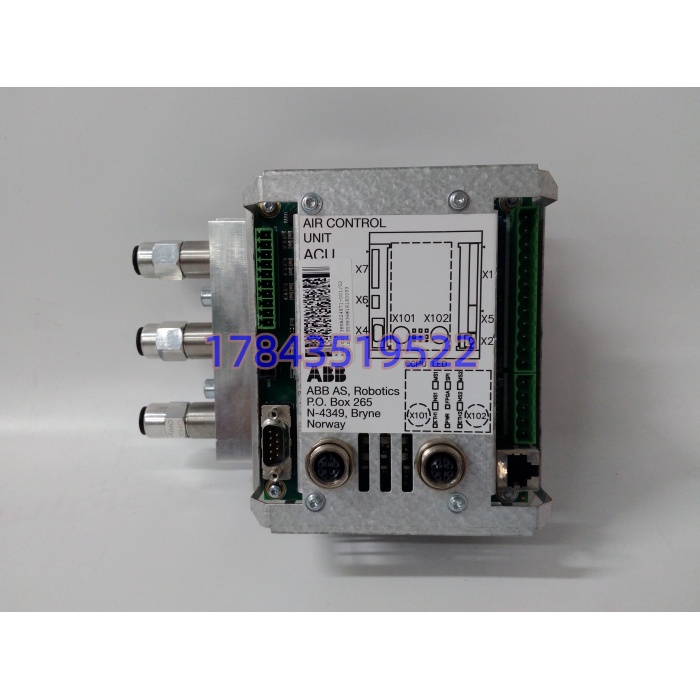

| 通讯接口 | M12 总线接口，对接 IRC5P 喷涂控制器 |
| 适配机器人机型 | IRB 5400、IRB 5500 喷涂机器人（机载安装） |
| 替换对象 | 老式 PPRU 气动调节单元 |
| 配套软件 | RobotStudio，支持工艺参数下载、通道校准 |
| 工作环境温度 | -10℃ ~ +55℃ |
| 存放温度 | -20℃ ~ +70℃ |
| 环境湿度 | 5%~95% RH，无凝露，适配喷漆房工况 |
| 防护等级 | IP65，耐受漆雾、粉尘环境 |
| 净重 | 约 3kg |
| 产地 | 挪威 |
产品介绍
（切入策略：E 维护者视角）涂装车间运维人员很容易只核对 ACU-01B 型号，忽略订货号后缀版本。严格来说，3HNA024871-001 下细分多个子版本，02、03 子版本内部校准参数存在差异，跨版本上机后必须重新执行气路标定，直接运行容易出现喷雾压力漂移、漆膜厚薄不均。根据 ABB 机器人官方工艺文档，ACU-01B 取代早期分体式 PPRU 方案，可以直接挂载在机器人上臂，缩短气管长度，削弱管路压力滞后问题。不少车企涂装线已经连续运行十年以上，阀体内部密封圈、压力传感器存在自然老化趋势。原厂订货交期波动明显，大批量锁库存前，建议结合机器人服役年限测算备件需求，规避长期存放导致密封件老化呆滞。
应用场景与库存策略
痛点切入：这套单元直接决定旋杯雾化质量。ACU-01B 一旦内部调压回路故障，喷涂压力持续偏移，整车漆面出现色差、流挂，整批工件只能返工；喷漆房全线停机损失极高，海外原厂标准交期很难匹配产线抢修窗口。典型场景与备货建议
- 整车厂车身中涂、面漆 IRB5500 喷涂工位：属于产线 A 级关键工艺部件；建议每条涂装线常备 1 套备件，压缩故障停机时长。
- 零部件工厂保险杠、轮毂自动化喷涂产线：多机器人集群布局；可厂区统一集中设立备件仓，避免单工位重复囤货占用资金。
- 工程机械、客车涂装老旧 IRC5P 机器人产线：同步评估产线技改时间表；优先和供应商签订安全寄售库存。
- 航空、高端家具小规模喷涂生产线：年产量负荷偏低，故障风险相对缓和；优先采用应急调货模式，不建议自行长期储备。
真实案例某主机厂面漆线 IRB5500 机器人 第三通道压力失控，旋杯整形空气不稳，连续 2 小时漆面出现条状色差。仓库备件订货号为 3HNA024871-001/03，现场直接替换后未执行通道校准，开机调试半小时色差依旧存在。完成 RobotStudio 气路重新标定后喷涂参数恢复稳定。后续设备部明确采购规范，要求完整匹配 3HNA024871-00102 版本，并把上机标定纳入检修标准作业流程。
