描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | ABB ACS-CP-C |
| 显示 | 单行英文 LCD 显示屏 |
| 通讯接口 | RJ45 水晶头接口，直接插接变频器 |
| 按键 | START、STOP、方向、上下键、MENU/ENTER、RESET |
| 核心功能 | 就地启停、频率设定、参数读写、故障诊断、参数拷贝 |
| 安装方式 | 变频器本体卡槽安装，支持柜门安装套件外引 |
| 工作环境温度 | -10 ℃ ~ +50 ℃ |
| 防护等级 | IP20（本体） |
| 认证 | CE、UL、cUL |
| 净重 | 约 0.12kg |
| 适配机型 | ACS310、ACS350、ACS355、ACS510、ACS550、ACH550 |
产品深度介绍

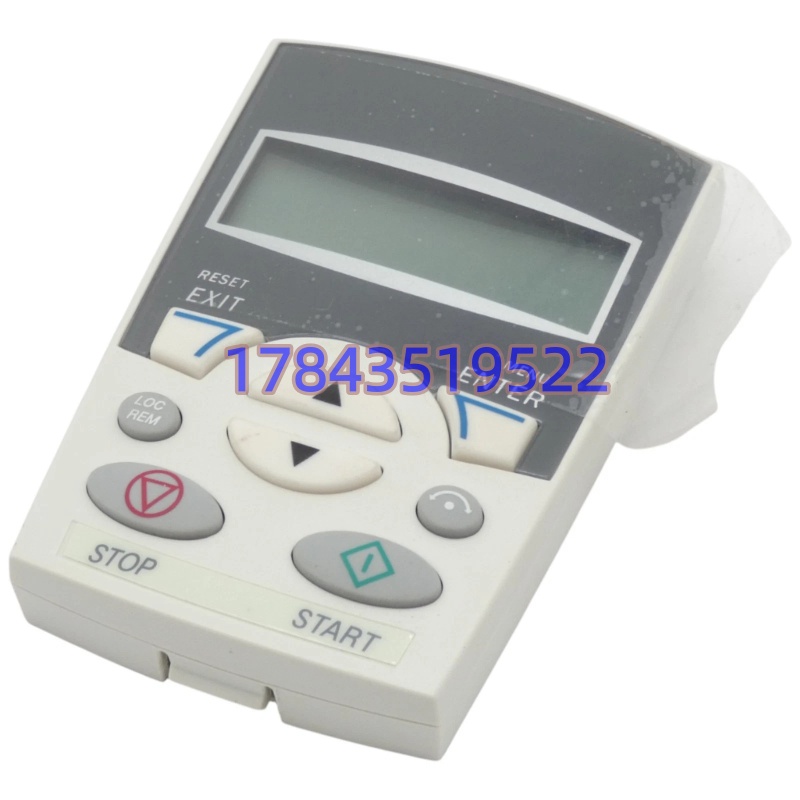

ABB ACS-CP-C 是 ABB 经典的英文基本操作面板，作为 ACS 系列低压变频器的人机交互单元，通过 RJ45 接口直接插接在变频器正面。支持本地启停、频率调节，可浏览、修改变频器全部参数，读取故障代码、查看运行电流 / 电压 / 频率，自带参数拷贝功能，同型号变频器之间快速复制参数，批量调试省时高效。
面板自带 LOC/REM 本地远程切换，支持柜门开孔外置安装。广泛配套在风机、水泵、暖通、生产线输送电机驱动设备。面板损坏后，现场无法本地调试、查看故障，只能依靠上位远程控制，故障排查难度大幅增加。
应用场景与行业案例
很多工厂水泵、风机控制柜配套 ACS510/ACS550 变频器，操作面板老化、黑屏、按键失灵，现场无法查看故障，远程报警只能看到变频器故障位，无法定位具体故障代码，检修困难。
典型应用场景：
- 水处理行业 – 水泵 ACS510 变频器，现场就地启停，查看过载、缺水故障代码。
- 暖通空调行业 – ACH550 风机变频，调试参数，季节切换修改 PID 设定。
- 建材生产线 – ACS355 输送电机变频器，批量复制参数，快速调试多台设备。
- 市政泵站 – 户外控制柜内 ACS550 变频器，日常巡检就地查看运行参数。
案例：广东某污水处理厂水泵房抢修去年，污水提升泵房 ACS510 变频器原配 ACS-CP-C 面板按键失效黑屏，中控只能收到变频器故障报警，看不到故障代码，无法判断是过载还是传感器故障，只能停机排查。
原厂订货交期 12 周，泵房不能长期停机，污水存在溢流风险。采购找到我们，备件入库检测完成当天发货。备件到货直接插入变频器卡槽，上电读取故障代码，定位电机过载，修改保护参数，设备就地启停测试正常，泵房恢复运行。
