ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 | IGCT 晶闸管组件 高压变频备件

描述

关键技术规格

产品深度介绍

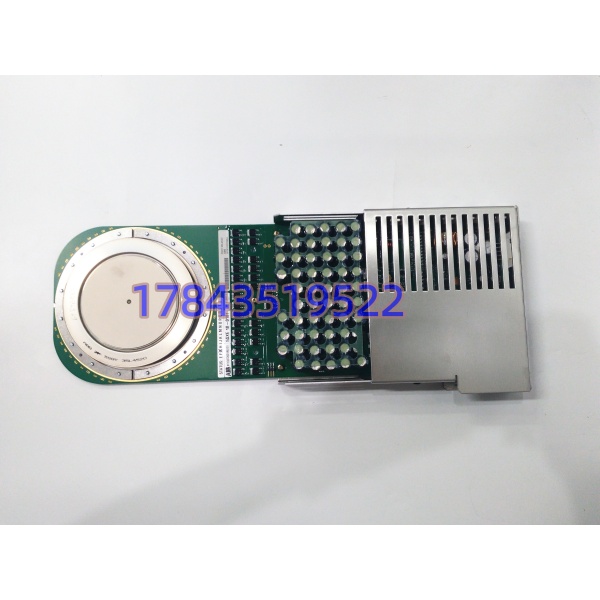

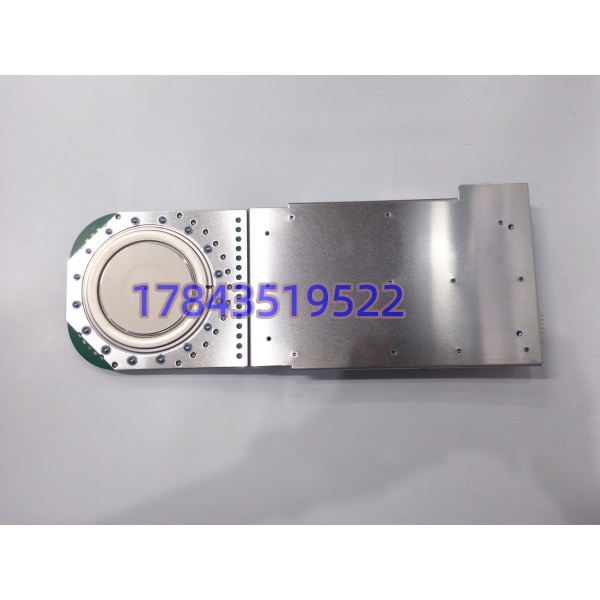

ABB AC10272001R0101（5SXE10-0181）是 ACS5000 高压变频器专用 IGCT 驱动板，与 5SHY35L4520 IGCT 晶闸管组成整套功率控制单元。主控系统通过光纤下发触发指令，驱动板完成信号转换、门极驱动输出，控制 IGCT 导通与关断；同时实时采集器件运行状态，故障信号经由光纤回传给单元控制器。

整套功率组件是高压变频动力回路核心。一旦 IGCT 或者驱动板损坏，对应功率单元立即报故障停机。矿山提升机、大型风机、水泵这类连续负载设备，停机将直接造成生产线停滞。存量 ACS5000 装置运维场景中，该成套组件属于优先级最高的备用备件。

应用场景与行业案例

高压变频器功率器件故障属于重大停机故障。功率单元损坏后，设备无法降载短时运行，必须停机开盖检修。进口备件常规交期普遍 8~12 周，大部分工矿企业会储备整套 IGCT 驱动组件应对突发故障。

典型应用场景：

1. 火力发电行业 – 锅炉引风机、一次风机高压变频驱动 大功率风机持续运行，对功率器件稳定性要求严苛。
2. 矿山行业 – 主排水泵、皮带运输机高压变频系统 井下工况不能长时间停机，备件响应速度直接影响生产排班。
3. 石油化工行业 – 大型压缩机、循环水泵变频装置 连续工艺装置，非计划停机易引发工艺扰动。
4. 冶金行业 – 高炉鼓风机、除尘风机高压变频控制系统

案例：西南某电厂引风机 ACS5000 抢修 一台 6kV 引风机 ACS5000 变频器功率单元击穿，现场检测确认 5SHY35L4520 模块烧毁，连带 5SXE10-0181 驱动板损坏。向原厂询价成套组件，交付周期 10 周。机组处于迎峰保供阶段，单台风机停运只能降负荷运行。

我方备有成套驱动板与 IGCT 模块，出库前完成静态电气检测。备件送达现场后，维修人员整体更换功率单元内部组件，按照规程执行耐压与空载测试，变频器顺利带负荷启动。后期电厂采购两套 IGCT 成套组件作为常备备件。

质量透明化检测流程

1. 入库验收检测 标签序列号、批次号逐一登记核验；外观检查驱动板无烧毁痕迹、电容无鼓包；IGCT 模块基板无裂纹、端子无氧化。
2. 静态电气测试 使用专用测试工装检测 IGCT 主回路正向 / 反向阻断特性；校验驱动板电源回路、光纤收发通道是否正常；记录各项静态参数。
3. 通电模拟测试 低压模拟工况通电，验证光纤指令接收、故障反馈回路；持续 12 小时通电老化监测温升。
4. 批次信息备案 记录驱动板与 IGCT 模块生产批次，提醒客户尽量同批次配套上机。
5. 最终包装出库 驱动板独立防静电袋封装，IGCT 模块采用绝缘缓冲防护；整套单独纸箱包装，粘贴 QC 合格标签。
