描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 81EU01E-E（GJR2391500R1210、GJR2391511R42） |
| 通道数量 | 16 路独立通用输入通道 |
| 输入信号类型 | 数字量、模拟量（±10V/±20mA）、传感器输入 |
| 分辨率 | 16 位 |
| 采样速率 | 最高 10Hz |
| 供电电源 | 24VDC（18~30VDC 宽压） |
| 功耗 | ≤1.5W |
| 通信接口 | RS-485，支持 Modbus RTU 协议 |
| 工作温度 | -20℃ ~ +60℃ |
| 防护等级 | IP20 |
| 外形尺寸 | 105×128×51mm |
| 重量 | 约 0.3kg |

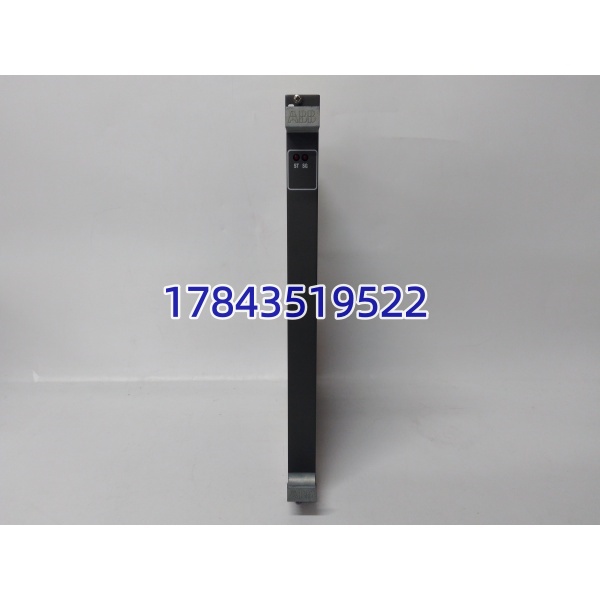

ABB 81EU01E-E GJR2391500R1210 GJR2391511R42
产品深度介绍
ABB 81EU01E-E（含订货号 GJR2391500R1210、GJR2391511R42）是工业自动化系统中的通用输入模块，适配 ABB AC 系列控制平台，作为现场信号与控制器的接口单元。模块支持数字量、模拟量及传感器信号的多类型采集，16 路通道可独立配置，适配不同现场设备接入需求。
采用高稳定性电路设计，具备过压、过流保护及断线检测功能，可在强电磁干扰环境下稳定运行。支持 RS-485 Modbus 通信，可直接与 PLC/DCS 系统组网，实现数据实时上传。紧凑型 DIN 导轨安装设计，适配机柜空间受限场景，广泛用于制造、能源、过程控制等领域。

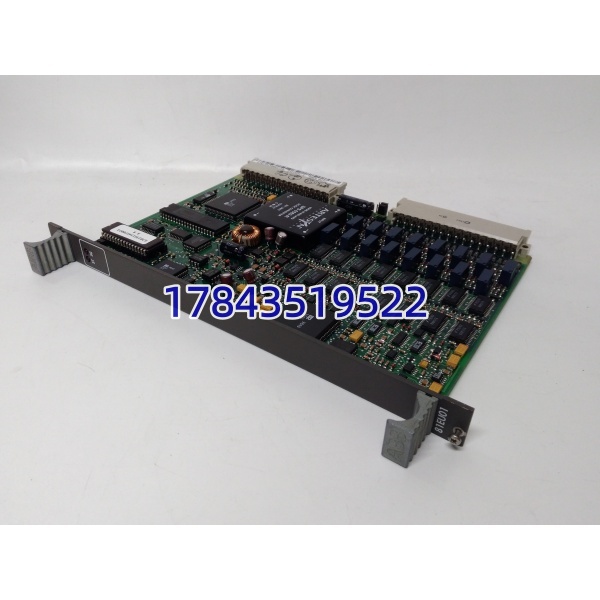

ABB 81EU01E-E GJR2391500R1210 GJR2391511R42
应用场景与行业案例
工程痛点描述
工业现场信号采集最怕 “兼容性差” 和 “不稳定”。去年初夏，华东某汽车零部件厂的生产线改造中，旧输入模块仅支持单一信号类型，新增的模拟量传感器无法接入，且电磁干扰导致数据频繁跳变，生产线调试延期 2 周，每天误工成本超 8 万元。这类因模块通用性不足引发的改造难题，在老旧系统升级中十分常见。
典型应用场景
- 汽车制造 – 生产线控制采集生产线传感器（接近开关、光电传感器）、模拟量（压力、温度）信号，传输至 PLC 实现工位联动控制。汽车车间电磁干扰强，模块的抗干扰设计可确保信号稳定。
- 电力行业 – 变电站监控监测开关柜状态（数字量）、母线电压 / 电流（模拟量），为 SCADA 系统提供数据。变电站设备密集，模块的紧凑型设计可节省机柜空间。
- 水处理 – 污水厂控制系统采集 pH 值、溶解氧、液位等传感器信号，控制加药泵、调节阀运行。现场湿度高、腐蚀性强，模块宽温与防护设计适配恶劣工况。
- 食品加工 – 包装线自动化检测包装到位、物料缺失等数字信号，以及包装机温度、压力等模拟量，保障生产线连续运行。模块多通道配置可灵活适配不同检测设备。
真实案例
案例：某汽车零部件厂生产线改造
今年 3 月，华东某汽车零部件厂的冲压生产线升级，需新增 12 路模拟量（压力、温度）和 8 路数字量（工位状态）采集点。原旧模块仅支持数字量，无法兼容模拟量信号，且干扰导致数据波动大。
原厂订货周期 4 周，而生产线计划升级窗口仅 10 天，延期将影响整车厂供货，面临每天 10 万元的违约金风险。
我们提供全新原装 81EU01E-E 模块，当日完成入库复检、上机测试（数字 / 模拟信号全量程校准，连续 24 小时干扰测试稳定），次日送达现场。
工程师 1 天内完成模块安装、参数配置与程序调试，16 路信号全部稳定采集，数据波动控制在 ±0.1% 内，生产线如期升级完成。
事后该厂采购经理反馈：“这个模块通用性强，省去了分开采购两种模块的麻烦，稳定性也超出预期。” 目前已采购 3 块作为备用件，用于后续生产线扩展。

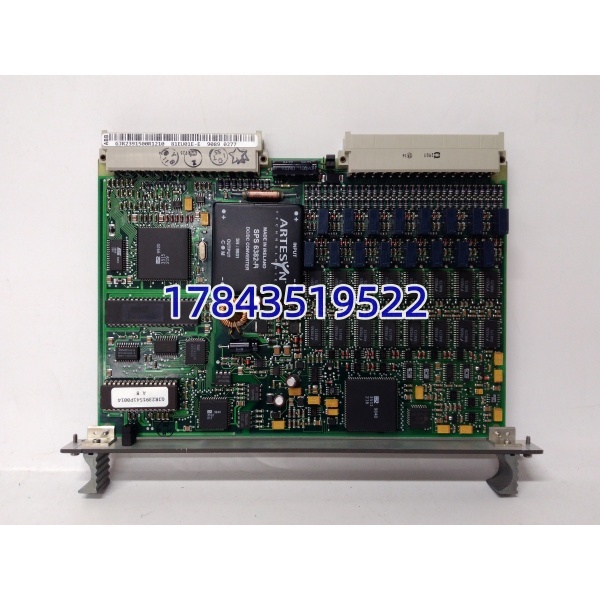

ABB 81EU01E-E GJR2391500R1210 GJR2391511R42
质量控制流程
- 入库验收检测
- 来源追溯：核对原厂装箱单与序列号
- 防伪识别：ABB 官网序列号查询验证
- 外观检查：无腐蚀、划痕、变形及维修痕迹
- 附件核对：说明书、合格证、质保卡齐全
- 上机功能测试
- 测试环境：ABB AC 系列测试机架
- 测试内容：24VDC 通电自检、数字量 / 模拟量信号全量程模拟、Modbus 通信测试、24 小时连续负载测试
- 测试记录：出具详细测试报告，可提供测试视频与照片
- 电气参数测试
- 绝缘电阻：500V 摇表测试，绝缘电阻＞10MΩ
- 接地连续性：测试接地回路电阻＜0.5Ω
- 电源稳定性：测试宽压范围内工作正常
- 固件验证
- 固件版本读取（当前 V2.1.0）
- 配置参数备份存档，记录默认通道配置
- 最终质检包装
- 质检员签字确认，标注测试日期
- 防静电袋密封，避免静电损坏
- 气泡膜 + 硬纸箱包装，防运输磕碰
- 贴附 QC 合格标签，附带质保说明
技术避坑指南
- 通道配置错误
- 问题：通道误设为数字量 / 模拟量，导致信号采集异常
- 避坑：更换前记录旧模块通道配置；新模块上机前按信号类型逐通道配置
- 案例：某工程师未配置通道，直接接入模拟量传感器，导致数据显示乱码，排查 3 小时才解决
- 通信接线错误
- 问题：RS-485 正负极接反或终端电阻未接，导致通信失败
- 避坑：对照手册核对 A/B 线接线；总线末端模块接入 120Ω 终端电阻
- 警示：Modbus 通信中，终端电阻缺失会导致信号反射，通信不稳定
- 电源负载不足
- 问题：多模块共用电源，总功耗超标导致模块重启或死机
- 避坑：单模块功耗≤1.5W，计算机架总功耗并预留 20% 余量
- 数据：10 块模块总功耗约 15W，需选择 24VDC/1A 及以上电源
- 静电防护不到位
- 问题：干燥季节操作时静电击穿模块芯片
- 避坑：操作前佩戴防静电手环，在防静电垫上拆装
- 教训：有工程师未做防护，模块通电后无响应，检测为芯片烧毁
