ABB 81EU01E-E | GJR2391500R1210 通用输入模块

• 描述

描述

关键技术规格

参数项	技术数据
型号	81EU01E-E (GJR2391500R1210 / GJR2391511R42)
通道数	16 路通用输入
输入信号类型	模拟量、数字量、频率信号
模拟量量程	-10V~+10V，0~20mA
频率输入范围	0Hz~10kHz
工作电压	24VDC (±10%)
功耗	<5W
工作温度	-20°C ~ +60°C
防护等级	IP20（机柜内使用）
尺寸 (长 × 宽 × 高)	110mm × 22.5mm × 70mm
重量	0.2kg
安装方式	DIN 导轨安装

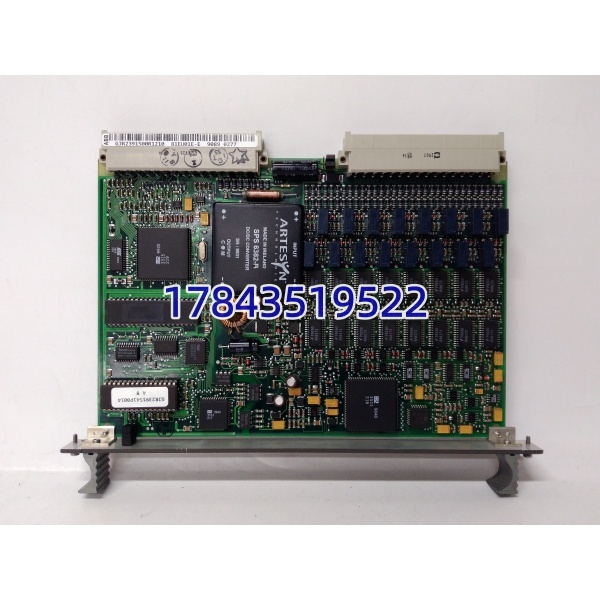

ABB 81EU01E-E GJR2391500R1210 GJR2391511R42

产品深度介绍

ABB 81EU01E-E（订货号 GJR2391500R1210/GJR2391511R42）是S800 I/O 系统中的高性能通用输入模块，适配 ABB AC 800M 与 800xA 控制系统。模块集成 16 路独立输入通道，可同时接入模拟量传感器、数字量开关及频率信号设备，实现现场数据的集中采集与转换。

该模块具备12 位高精度分辨率与 <2ms 快速响应 特性，支持 Profibus DP、Modbus RTU 等通讯协议，可直接与控制器或上位系统通讯。宽温设计与工业级抗干扰能力，使其能在振动、粉尘、电磁干扰强的恶劣工况下长期稳定运行，是电力、石化、冶金等流程工业的核心 I/O 备件。

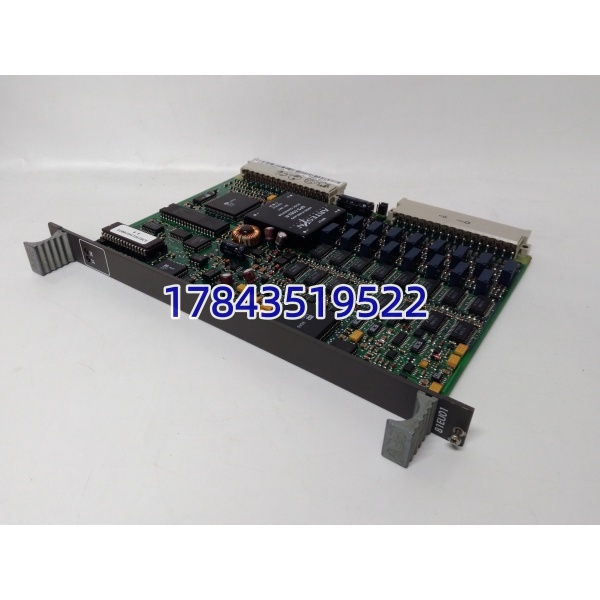

ABB 81EU01E-E GJR2391500R1210 GJR2391511R42

应用场景与行业案例

工程痛点

流程工业现场传感器类型繁杂（温度、压力、液位、开关等），传统专用输入模块需按信号类型单独配置，备件种类多、库存压力大；且老旧系统常面临模块老化、停产、原厂交期长的问题，影响连续生产。

典型应用场景

1. 电力行业 – 电站 DCS 系统用于火电 / 水电厂锅炉、汽轮机辅机信号采集，接入温度、压力、液位传感器及阀门开关信号，实现工艺参数实时监控与联锁保护。
2. 石油化工 – 炼化装置控制适配精馏塔、反应釜、储罐区的模拟量（流量、液位）与数字量（泵 / 阀状态）信号采集，支持防爆区域安装，保障生产连续稳定。
3. 冶金行业 – 高炉 / 轧线自动化高炉本体温度、压力、料位信号采集，轧线电机转速、张力等频率信号处理，抗振动、宽温设计适配冶金恶劣工况。
4. 水处理 – 污水 / 净水厂 SCADA 系统曝气池溶解氧、pH 值、浊度等模拟量监测，泵 / 风机 / 阀门开关状态采集，实现远程监控与自动控制，降低运维成本。

真实案例

案例：某大型化工厂 DCS 系统升级改造去年 6 月，华东某化工园区合成氨装置的 ABB 800xA 系统中，多块老旧输入模块（型号 81EU01）老化故障，信号漂移、采集中断频发。原厂该型号已停产，新模块（81EU01E-E）需 6 周交期，生产线面临非计划停机风险。

紧急采购 全新原装 ABB 81EU01E-E（GJR2391500R1210） 模块，到货后 24 小时内完成测试与更换。新模块直接兼容原系统，无需修改程序与接线，16 路通用通道适配现场所有传感器类型，信号采集精度恢复至 ±0.1%，通讯稳定无中断。

运维主管反馈：“更换后运行 6 个月无故障，通用通道设计减少了 30% 的备件库存，相比原厂翻新件，稳定性提升明显，有效避免了停产损失。”

质量控制流程

1. 入库验收检测核验 ABB 原厂序列号、激光防伪标签，核对 GJR2391500R1210/GJR2391511R42 订货号一致性；检查电路板无腐蚀、金手指无氧化、外壳无划痕，原厂说明书、合格证齐全。
2. 上机功能测试接入 ABB AC 800M 测试机架，24VDC 供电上电自检，指示灯正常无报错；模拟 – 10V~+10V、0~20mA 模拟量信号、数字量高低电平及 1kHz 频率信号，全通道采集精度误差 < 0.1%；连续 24 小时老化测试，监测温升≤5℃，通讯无中断。
3. 电气参数测试500V 摇表测绝缘电阻 > 10MΩ，接地连续性良好；24VDC 供电电压波动 ±10% 时，模块工作正常，无重启、数据丢失现象。
4. 固件与配置验证读取固件版本（如 V2.3.1）并记录，核对与原系统兼容性；DIP 开关 / 跳线位置拍照留存，方便现场直接复刻配置。
5. 最终质检与包装质检员逐项核验签字，模块独立防静电袋密封，气泡膜 + 防潮纸箱加固运输，贴附 QC 合格标签及测试报告，确保运输无损坏。

技术避坑指南

1. 型号混淆（81EU01 vs 81EU01E-E）
   • 问题：误购旧款 81EU01 模块，与现有 800xA 系统固件不兼容，导致通讯失败、信号采集异常。
   • 避坑：采购时核对完整型号81EU01E-E及订货号GJR2391500R1210/GJR2391511R42，确认适配 S800 I/O 系统；替换前读取原模块固件版本，新模块固件需匹配或可降级。
   • 案例：曾有项目误购旧款 81EU01 模块，上机后系统报 “模块不识别”，调试 3 天无果，更换为 81EU01E-E 后正常通讯。
2. 输入信号类型配置错误
   • 问题：模块通道默认配置为数字量输入，接入模拟量传感器后无信号或数据漂移。
   • 避坑：上机前通过软件（如 ABB Control Builder）配置通道类型，按现场传感器设置模拟量（电压 / 电流）、数字量或频率输入；配置后下载参数并重启模块，确保设置生效。
   • 警示：16 通道需逐一核对配置，曾有工程师因批量配置错误，导致半数通道信号异常，返工耗时 4 小时。
3. 供电不稳导致模块重启
   • 问题：现场 24VDC 供电电压波动大（>±15%）或线缆压降过大，模块频繁重启、数据丢失。
   • 避坑：确认供电电压稳定在 24VDC±10% 范围内，建议加装稳压电源；供电线缆选用 1.5mm² 以上铜线，缩短供电距离，减少压降；检查接线端子无松动、无氧化，接地可靠。
   • 数据：81EU01E-E 电压低于 21.6V 或高于 26.4V 时，易触发低压保护或过压损坏，导致停机。
4. 静电损坏模块芯片
   • 问题：冬季干燥环境下，未做防静电措施直接触摸模块电路板，静电击穿内部芯片，导致模块报废。
   • 避坑：操作前佩戴防静电手环，在防静电垫上放置模块；插拔模块时断电操作，避免热插拔；模块存放于防静电袋中，远离化纤衣物、塑料等静电源。
   • 恐吓：见过工程师冬季未戴手环直接插拔模块，通电后模块指示灯全灭，拆解发现芯片烧毁，损失上万元，静电防护必须严格执行。
5. 通讯总线终端电阻未设置
   • 问题：模块接入 Profibus DP 总线后，通讯干扰大、数据丢包，导致系统报警。
   • 避坑：S800 I/O 总线两端模块需设置 120Ω 终端电阻（通过 DIP 开关或软件配置），中间模块关闭终端电阻；总线线缆采用屏蔽双绞线，屏蔽层单端接地，减少电磁干扰。
   • 口吻：这是 S800 系统最常见的通讯故障原因，每次调试都要反复检查，切记 “两端有、中间无” 的终端电阻设置原则。
