产品深度介绍

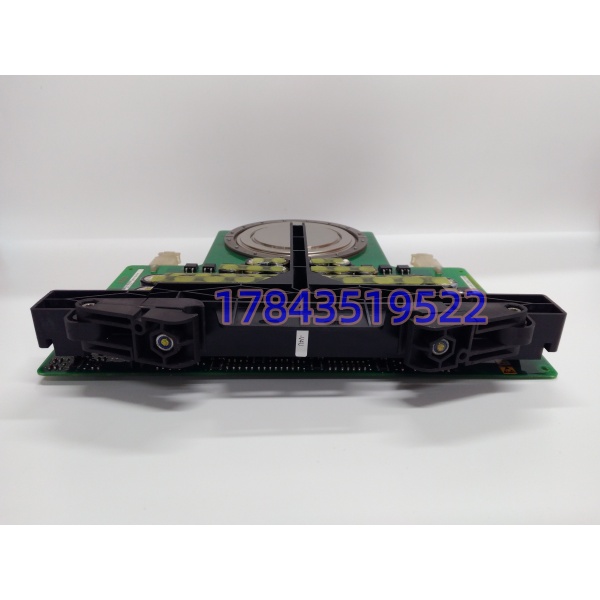

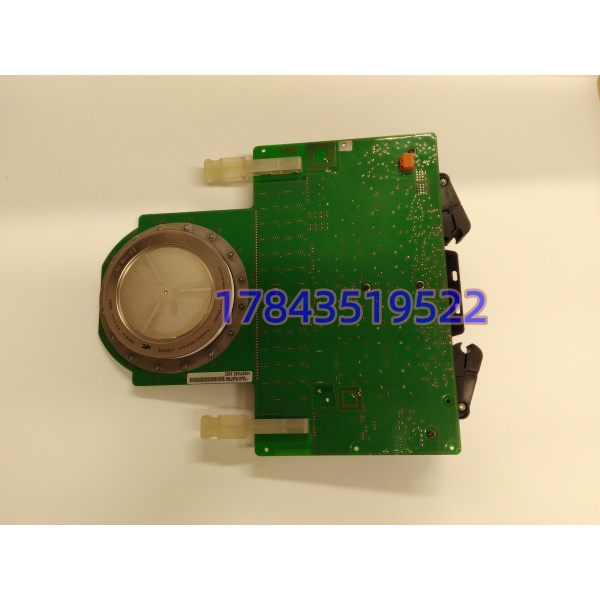

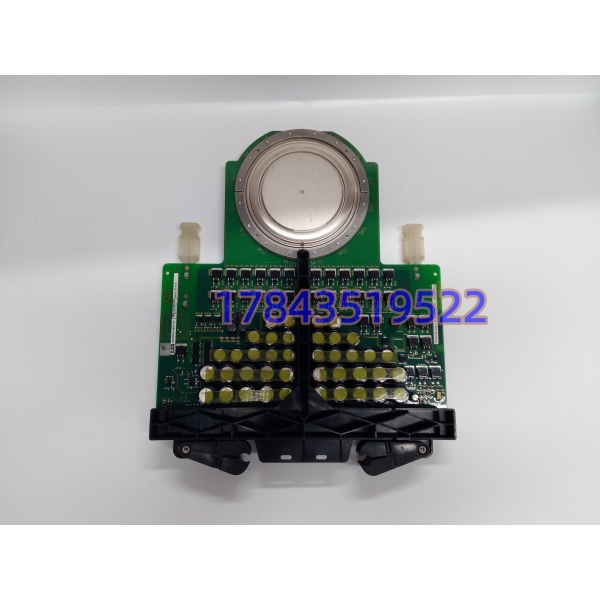

高压变频功率单元一旦发生 IGCT 击穿，极易连带烧毁驱动板、直流母线电容，造成高额维修损失。5SHX2645L0004 搭配 5SXE03-0141 是 ACS6000 传动系统功率回路核心成套组件。 5SHX2645L0004 为压接封装 IGCT 功率芯片，集成续流二极管，依靠水冷实现大功率工况散热；5SXE03-0141 驱动板接收主控光纤脉冲信号，转换为 IGCT 开通关断门极电流，同步持续监测器件电压、故障状态并回传主控。 很多现场采购容易分开零散备货，忽略版本匹配问题。驱动板与 IGCT 本体存在出厂时序标定，不同后缀修订版本直接混搭，会出现随机单元过流跳闸、器件误触发。规范水冷、洁净柜体环境下，整套组件平均无故障运行时长高于 47000 小时。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 成套完整型号 | 5SHX2645L0004（3BHB003154R0101）+ 5SXE03-0141（3BHB003149P104） |
| 适配设备 | ABB ACS6000 中压大功率变频器功率单元 |
| 器件类型 | 压接式非对称 IGCT，集成反并联二极管 |
| 额定阻断电压 | 4500 V |
| 驱动通讯方式 | 光纤信号，高低压完全电气隔离 |
| 冷却方式 | 水冷强制散热，配套单元水冷腔体 |
| 核心保护功能 | 器件短路监测、驱动欠压检测、过流故障锁存 |
| 驱动板供电 | 功率单元内部辅助电源供电 |
| 工作环境温度 | 0 ℃ ~ +70 ℃（柜内） |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 安装形式 | 功率单元腔体一体式装配 |
| 面板指示 | 驱动状态、故障告警 LED 指示灯 |
| 配套柜体 | ACS6000 三电平 / 两电平功率柜 |
应用场景与行业案例
高压传动运维普遍存在痛点：原厂成套组件订货周期长达 3~4 个月，功率单元带病运行随时面临非计划停机，建议成套储备缓冲备件。
- 大型金属矿山主运皮带：ACS6000 驱动主电机，保障重载连续启停。
- 冶金热轧、冷轧产线：主传动、卷取机大功率中压变频装置核心部件。
- 油气长输管道压气站：天然气压缩机大功率同步电机调速系统。
- 火力发电厂引风机、一次风机高压变频改造存量机组。
真实场景微案例 西北某大型煤矿主运输皮带 ACS6000 变频器，运行中报功率单元严重故障，拆机排查确认 IGCT 本体与驱动板同时受损。原厂成套组件交期 14 周，皮带停机直接造成矿井原煤外运全线停滞。我们调配经过波形仿真通电测试的成套现货组件，4 天送达矿区。利用月度检修窗口整体更换整套功率相模块，校准光纤信号时序，空载连续试运行 48 小时无告警，重载满负荷试车运行稳定，避免千万级停产损失。
