描述
产品详情

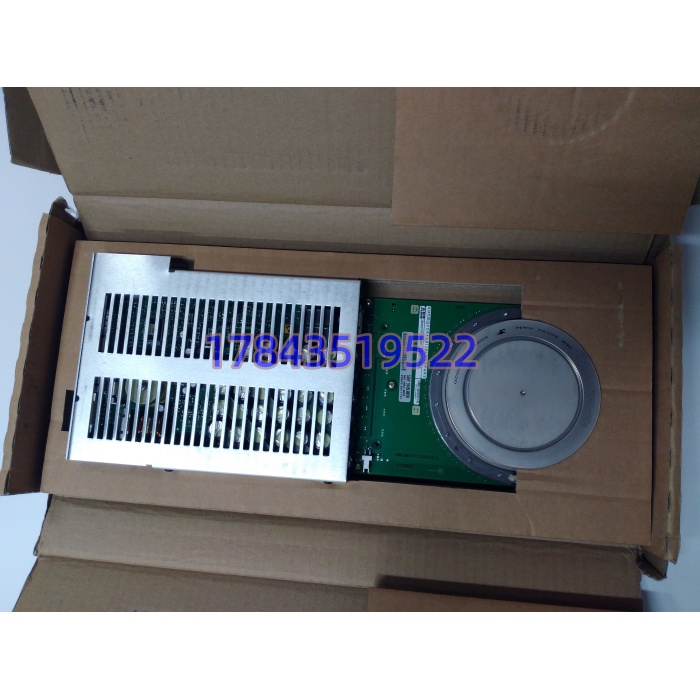

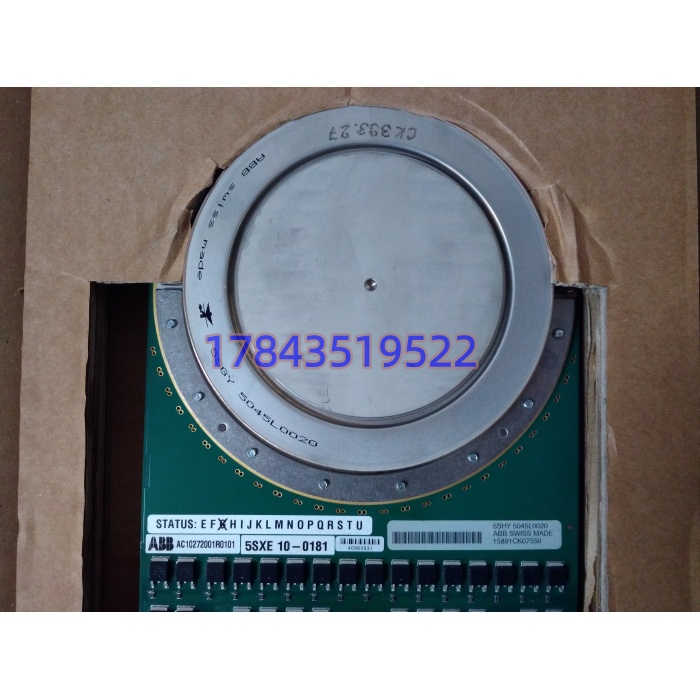

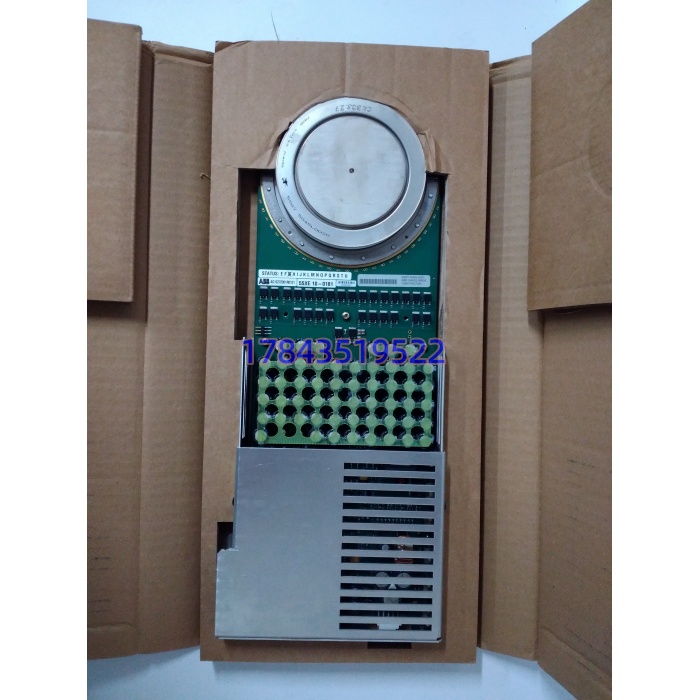

・型号：5SHY5045L0020 / 5SXE10-0181 / AC10272001R0101・品牌：ABB・系列：ACS6000 中压传动 IGCT 功率单元组件
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 器件型号 | 5SHY5045L0020（非对称 IGCT） |
| 驱动板型号 | 5SXE10-0181 |
| 成套物料号 | AC10272001R0101 |
| 断态重复峰值电压 | 4500V |
| 封装形式 | Press-Pack 压接封装 |
| 驱动接口 | 光纤收发通道 |
| 驱动供电 | 28~30VDC |
| 保护功能 | 过流监测、器件故障反馈、欠压闭锁 |
| 适用设备 | ABB ACS6000 中压变频器 |
| 工作环境温度 | -25℃ ~ +75℃ |
| 安装形式 | 散热器两侧压力压装 |
| 通信方式 | 光纤隔离驱动信号 |
产品介绍
（随机切入策略：A 场景痛点）中压变频系统一旦功率回路失效，整条产线直接停机，5SHY5045L0020 搭配 5SXE10-0181 构成的功率单元，正是 ACS6000 逆变回路最核心的开关部件。现场实测发现，水冷系统结垢、散热压力不足，会加速 IGCT 器件老化，同时驱动板光通道积灰容易引发触发异常。
严格来说，IGCT 器件与驱动板不建议跨批次随意混搭。整套 AC10272001R0101 为原厂匹配成套组件，出厂完成驱动时序校准。单独采购单器件、旧驱动板拼凑上机，极易出现开关时序偏差，引发功率单元击穿。整套组件无内置缓冲回路，依靠 IGCT 自身关断特性简化拓扑，也是早期 GTO 方案迭代后的核心优势。
应用场景与库存策略
停机损失往往以小时计算，矿山主提升机、大型轧机使用 ACS6000 变频器，功率单元故障没有备用件，等待备件周期最长可达 8~12 周，直接造成巨额产能损失。很多企业习惯只备驱动板，忽略 IGCT 本体损耗风险，事故发生后才发现两套备件都需要配齐。
典型场景与备货建议
- 矿山主提升 ACS6000 变频系统：建议成套储备 1 套 AC10272001R0101 作为关键冷备件，属于 A 级备件，不建议依靠供应商代管库存。
- 钢铁轧线主传动装置：整机功率单元数量多，优先准备 1 套总成，同步留存原厂压装力矩规范文档。
- 大型泵站中压变频驱动：负荷波动平缓，可与同区域站点共享备件，建立跨厂区备件轮换机制。
真实案例某钢厂粗轧主传动采用 ACS6000，运行 8 年后出现功率单元故障。现场仅有单块 5SXE10-0181 驱动板库存，IGCT 本体无备件。紧急向外调货耗时 9 天，轧线全线停滞。事后复盘，管理层调整备件清单，直接采购一套完整 AC10272001R0101 总成入库，同时每年开展一次功率单元红外测温预防性巡检。
