描述
产品深度介绍

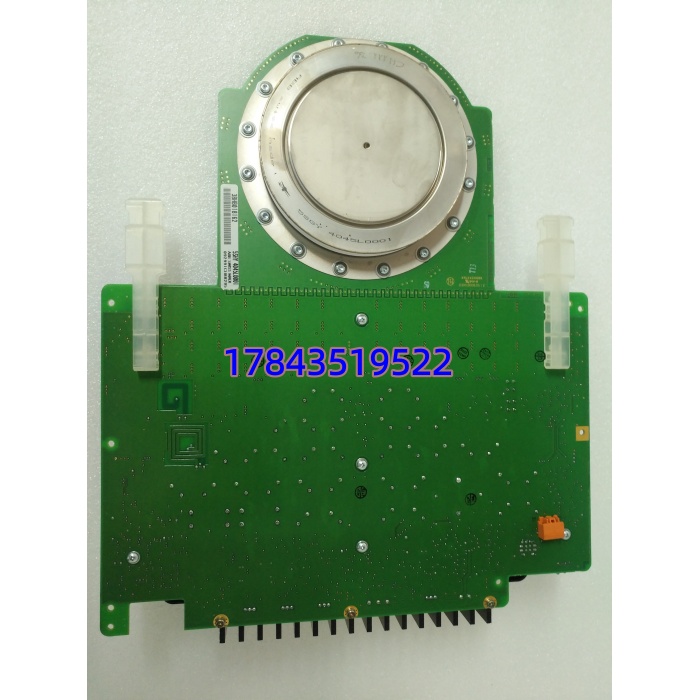

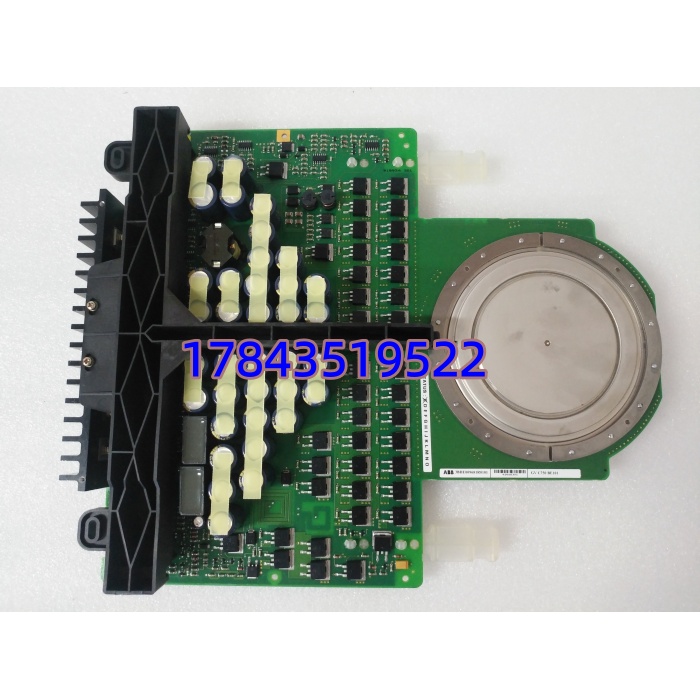

这套 ABB 组件由 5SHY4045L0001（IGCT 功率模块）、3BHB018162R0001（驱动板）、3BHE009681R0101（GVC750BE101 主控板） 组成，是中高压大功率变频、传动与电能质量装置的核心部件。5SHY4045L0001 为第四代 IGCT，具备 4500V 阻断电压、4000A 额定电流，开关速度快、损耗低；3BHB018162R0001 负责 IGCT 门极驱动与保护；GVC750BE101 作为主控，执行闭环控制、通信与系统保护，适配 ABB 高压变频器、轧机传动、HVDC 及柔性输电场景。
关键技术规格
1. 5SHY4045L0001（IGCT 模块）
- 额定阻断电压：4500V（VDRM）
- 额定通态电流：4000A（ITSM）
- 最大关断电流：8000A
- 开关频率：最高 2kHz
- 结温范围：-40℃ ~ +125℃
- 尺寸 / 重量：178×127×36mm / 1.2kg
- 封装：压接式陶瓷封装，双面冷却
2. 3BHB018162R0001（驱动板）
- 驱动电压：±20V 门极驱动
- 保护功能：过流、过压、过温、门极故障检测
- 通信接口：光纤信号，抗干扰
- 适配模块：5SHY4045L0001 专用
- 工作温度：-25℃ ~ +70℃
3. 3BHE009681R0101 GVC750BE101（主控板）
- 供电：24VDC（19.2–32VDC）
- 处理器：32 位 RISC，主频≥100MHz
- 内存：16MB 程序闪存 + 8MB RAM
- 控制功能：矢量控制、直接转矩控制（DTC）、V/F 控制
- 通信：Ethernet、Profibus、光纤链路
- 冗余：支持双机热备，切换时间＜100ms
- 防护：IP20，宽温 – 25℃ ~ +70℃
应用场景与行业案例
高压大功率场景中，普通 IGBT 难以兼顾电压、电流与可靠性，而这套 ABB 组件凭借IGCT 高耐压大电流 + 专用驱动 + 冗余主控，成为核心首选。
典型应用：
- 电力系统 – 高压直流输电（HVDC）：用于换流阀，实现交直流转换，传输容量数百 MW。
- 冶金行业 – 轧机主传动：驱动数千 kW 同步电机，四象限运行、快速响应，保障轧制精度。
- 油气 / 化工 – 高压变频调速：驱动大型压缩机、泵类，节能 30%+，适配防爆与连续运行需求。
- 轨道交通 – 牵引变流器：电力机车 / 动车牵引控制，高可靠性适应振动与宽温环境。
- 新能源 – 风电 / 光伏并网：大功率变流与并网控制，低谐波、高电能质量。
案例：某钢厂主传动升级原西门子 3kV/2500kW 轧机传动模块老化，频繁过流跳闸，影响生产。替换为ABB 5SHY4045L0001+3BHB018162R0001+GVC750BE101整套组件，重新匹配驱动参数与控制程序。投运后，开关损耗降低 40%，跳闸故障清零，年节省维护与停机损失超 200 万元，至今稳定运行 3 年。
核心卖点与差异化
- 超高功率密度：单模块 4500V/4000A，较同功率 IGBT 方案体积减少 50%，简化水冷设计。
- 第四代 IGCT 技术：压接式双面冷却，散热效率高，结温裕度大，MTBF＞10 万小时。
- 驱动 – 控制一体化：专用驱动板 + 冗余主控，信号链路短、抗干扰强，开关一致性好。
- 高可靠性冗余：主控支持热备切换，故障无缝接管，避免非计划停机。
- 全生命周期支持：全新原装，12 个月质保，提供原厂测试报告与技术支持。
