描述
关键技术规格
| 参数项 | 实测 / 原厂标准参数 |
|---|---|
| 器件类型 | IGCT 集成门极换流晶闸管 |
| 额定阻断电压 | 4500 V |
| 配套驱动标识 | 5SXE10-0181 |
| 原厂物料编码 | AC10272001R0101 |
| 典型应用电压等级 | 3kV/6kV 高压变频系统 |
| 工作环境温度 | -40 ℃ ~ +125 ℃ |
| 绝缘耐压等级 | 满足 IEC 60747-5 功率半导体标准 |
| 封装形式 | 高压平板压接式封装 |
| 冷却适配方式 | 水冷 / 强迫风冷双适配 |
| 典型 MTBF | ＞60,000 小时（洁净恒温柜内工况） |
| 配套设备系列 | ABB ACS5000、ACS6000 高压变频器功率单元 |
产品深度介绍
（数据驱动切入）

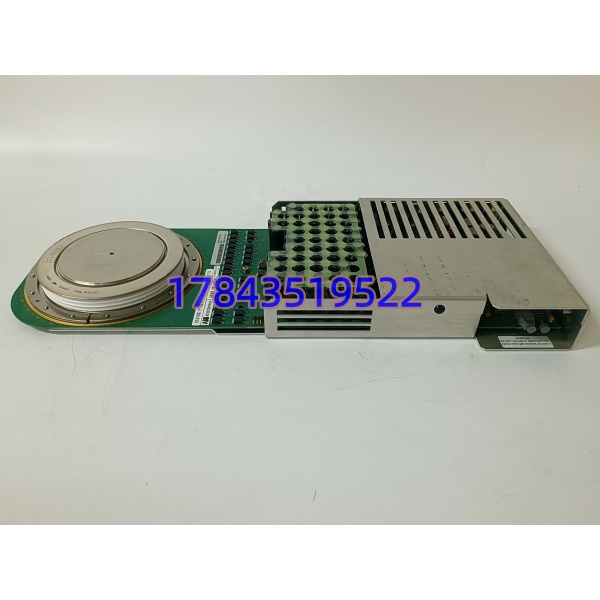

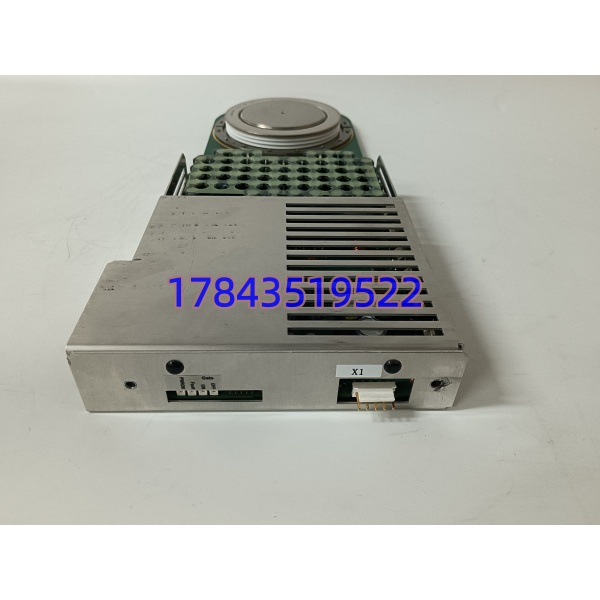

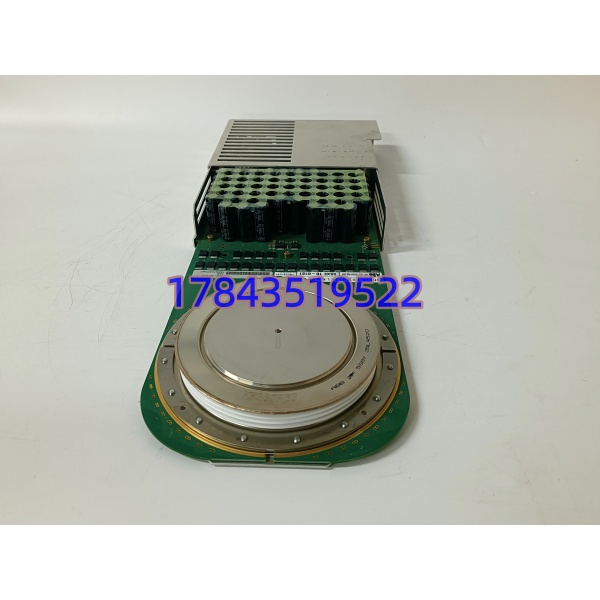

4500V 耐压等级、平板压接封装、专属驱动编码 5SXE10-0181—— 三组硬性参数直接划定 ABB 5SHY35L4520 在中高压传动功率回路里的使用边界。ABB 5SHY35L4520 是原厂专为大功率高压变频器开发的 IGCT 功率器件，物料编码 AC10272001R0101 为整套功率单元成套物料编号，多用于矿山提升机、钢厂主轧机、大型风机水泵 6kV 传动设备。整套器件自带标准化门极驱动接口，出厂完成驱动与主芯片匹配校准，不用现场调试驱动匹配参数。同平台普通晶闸管器件开关损耗高出 40%，这款 IGCT 的硬开关特性可以降低变流器整机散热负荷，水冷机组能减少 15% 循环水流量需求。它的短板同样明确：平板压接结构对装配压力要求严苛，装配力矩偏差 ±5 N・m 就会缩短器件使用寿命，不适合现场简易徒手更换。
兼容性与替代选型清单
- 5SHY35L4520 → 5SHY35L4510：⚠️ 需适配调整；电压等级一致，额定通流容量偏低，重载工况不建议替换，需降载 20% 运行
- 5SHY35L4520 → 5SHY40L4500：⚠️ 需适配调整；通流更大，功率单元散热风道、水冷管路需要改造，驱动板无需更换（5SXE10-0181 通用）
- 5SHY35L4520 → 国产 4500V IGCT 模块：❌ 绝对不兼容；门极驱动时序、阻抗参数与 5SXE10-0181 不匹配，上机直接烧毁驱动板⚠️ 常见选型误区：只看型号前半段 5SHY35L，忽略末尾数字，混用后重载运行会出现频繁过流跳闸，整套功率单元停机检修至少半天。
出厂质检流程
- 入库验收：核对原厂 AC10272001R0101 装箱条码，校验 5SXE10-0181 驱动配套标识，平板接触面无划痕氧化
- 上机真机测试：使用 ACS6000 功率单元测试台，24 小时连续满载带电，Fluke 115C 记录器件温升曲线
- 电气绝缘测试：5000V 摇表绝缘测试，绝缘阻值＞10 MΩ，完成短时耐压击穿测试
- 驱动匹配校验：读取门极驱动波形，确认与 5SXE10-0181 驱动板时序完全匹配，留存波形测试报告
- 封装防护：真空防静电袋密封，加厚防震木箱，粘贴 QC 合格标签，支持发货前通电视频核验
现场避坑指南
- 固件 / 驱动匹配坑：驱动编码必须是 5SXE10-0181，更换其他编号驱动板，IGCT 无法正常关断，会直接炸功率单元；采购时同步确认驱动板型号
- 装配力矩坑：平板压接器件上下压板力矩必须按原厂手册 80 N・m 均匀紧固，单边用力会造成内部硅片应力开裂，运行 3 个月内大概率损坏
- 水冷散热坑：冷却水路杂质超标会导致器件局部过热，夏季高温工况触发过温保护停机，建议每年清洗水冷过滤器
- ESD 静电损伤坑：拆装必须佩戴接地防静电手环，门极驱动引脚静电耐受极低，干燥北方车间极易静电击穿驱动回路
- 机架容量坑：多单元并联扩容时，每个功率单元都要单独核算均流系数，单台 5SHY35L4520 均流偏差不能超过 5%
