描述
产品详情

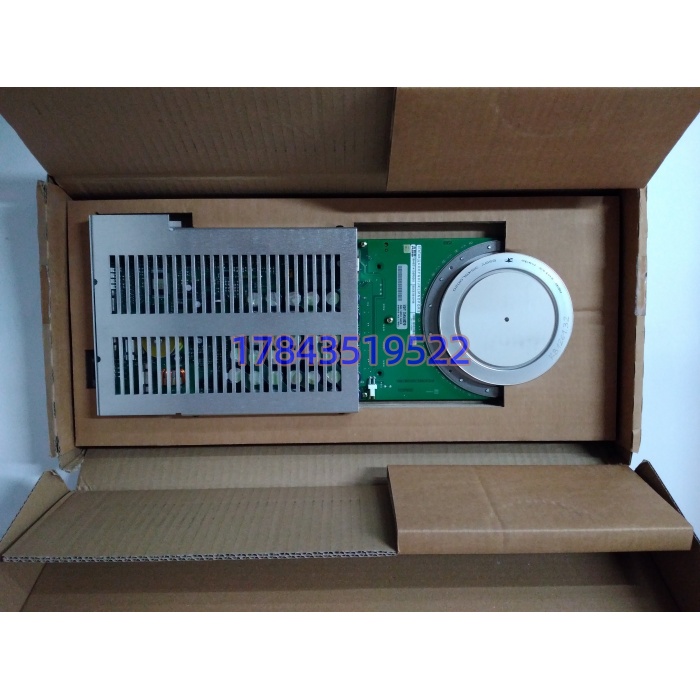

・型号：5SHY3545L0020 / 3BHE014105R0001 / 5SXE08-0166
・品牌：ABB
・系列：ACS6000 中压变频器组件
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 器件类型 | 5SHY3545L0020：IGCT；5SXE08-0166：配套晶闸管；3BHE014105R0001：IGCT 门极驱动板 |
| 适配设备 | ABB ACS6000 中压变频器 |
| 触发方式 | 光纤光脉冲隔离驱动 |
| 工作电压等级 | 中压传动等级（详细额定参数查阅 ABB 原厂器件手册） |
| 冷却方式 | 水冷散热（标准 ACS6000 功率单元配置） |
| 驱动供电 | 功率单元内部辅助电源供电 |
| 通讯接口 | 光纤收发通道，强弱电完全隔离 |
| 安装形式 | 功率单元柜体内部压紧安装 |
| 环境温度 | 运行 0℃～65℃（水冷条件） |
| 组合要求 | IGCT 本体必须搭配对应型号驱动板成套投运 |
| 典型用途 | 变频器功率单元逆变回路 |
产品介绍
这套组合是 ABB ACS6000 中压变频器功率单元核心功率组件，由 IGCT 功率器件、配套晶闸管以及专用门极驱动板组成，承担变频系统电能变换，把直流母线电压逆变成可调频调压的中压交流电，主要用于大功率电机拖动场景。
坦白讲，现场最容易踩坑的地方就是随意混搭器件与驱动板。驱动板光纤时序、门极阻抗和 IGCT 参数一一匹配，混用不同批次、不同型号配件极易出现触发异常、器件炸机。整套器件耐受电压应力高，光纤隔离结构可以抑制大功率工况下的电磁干扰，相比普通 IGBT 方案更适合长期满负荷连续运行的大功率传动装置。
应用场景与行业案例
痛点切入：大功率中压电机大多 24 小时连续运行，功率器件一旦击穿直接造成整条产线停机；水冷柜体内部湿度、温度波动大，劣质替换件耐冲击能力不足，短时间内二次损坏；很多现场采购时分开采购驱动板和晶闸管，型号不匹配直接导致上电炸件。
典型场景
- 矿山行业：主井提升机、皮带机 ACS6000 传动柜，重载频繁启停，要求半导体器件耐受较大电流冲击。
- 冶金行业：轧机主传动中压变频装置，连续重载运行，对功率器件长期稳定性要求高。
- 水电行业：大型水泵、风机中压调速系统，常年不间断运行，减少频繁备件更换。
- 油气行业：大型压缩机组变频驱动，远距离大功率电机调速。
真实案例一家西南选矿厂的主皮带 ACS6000 变频器，运行中功率单元报警跳机，开盖检测发现 5SHY3545L0020 IGCT 击穿，连带 3BHE014105R0001 驱动板损坏。前期图省事单独采购了非配套型号驱动板，更换上电不到 4 小时再次故障。后续整套配齐同型号 IGCT、晶闸管以及原装驱动板，严格按照原厂力矩压紧标准安装，完成光纤通道校验，投运至今两年多没有再出现功率单元故障。大功率传动备件，成套匹配远比单独拼凑更省心。
