描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 5SHY3545L0014（IGCT 模块） |
| 额定电压 | 4500 V（4.5 kV） |
| 额定电流 | 3500 A（3.5 kA）连续 |
| 峰值电流 | 约 6750 A（短时脉冲） |
| 开关频率 | 最高 3 kHz（典型） |
| 导通压降 | ≤2.0 V @3500 A |
| 封装形式 | Press‑Pack 压接式，双面散热 |
| 驱动接口 | 光纤隔离驱动（需配套门极驱动板） |
| 冷却方式 | 液冷或强制风冷（推荐） |
| 工作温度 | −40 ℃ ~ +150 ℃（结温） |
| 保护功能 | 过流、短路、过温、过压，3 μs 内快速关断 |
| 尺寸 | 约 240 × 180 × 60 mm |
| 重量 | 约 2.6 kg |
产品深度介绍

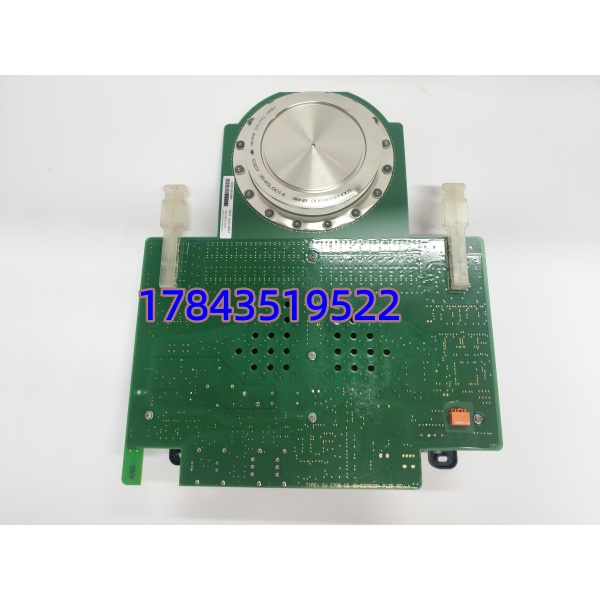

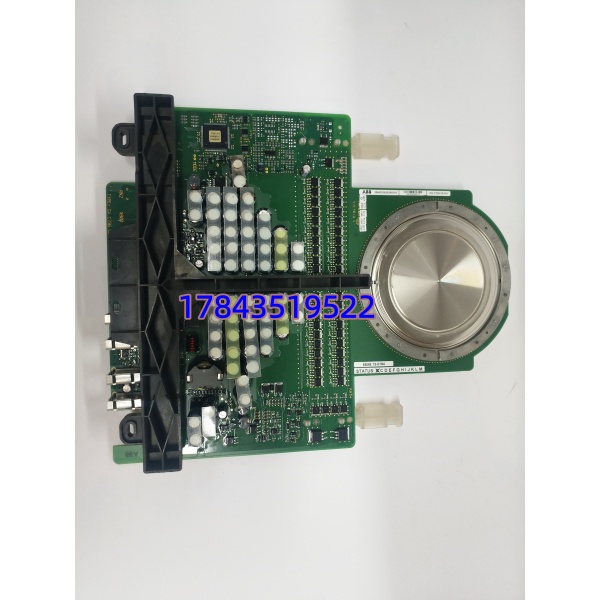

ABB 5SHY3545L0014 是面向中高压大功率电力电子场景的 IGCT（集成门极换流晶闸管）模块，属于 ABB 5SHY 系列核心功率器件。它融合了晶闸管低导通损耗与 IGBT 高速开关的优势，专为兆瓦级变频、高压直流输电、静止无功补偿等高端应用设计。
模块采用压接式（Press‑Pack）封装，双面散热，热阻低、散热效率高，适合长期满负荷运行。光纤驱动接口实现强弱电完全隔离，抗干扰能力强；内置温度传感器与多重保护，故障响应快，可有效避免模块烧毁。常与驱动板 3BHB013085R0001 配套使用，构成完整功率单元。
应用场景与行业案例
工程痛点描述
冶金、电力、轨道交通等领域的大功率传动与电能治理场景，电压等级高、电流大、干扰强，普通 IGBT 模块耐压 / 通流不足、损耗大、可靠性差，易频发故障导致非计划停机，损失巨大。
典型应用场景
- 冶金行业 — 高压变频传动用于电解铝、电弧炉、轧机主传动的中高压变频器，提供稳定大电流，保障连续生产。
- 电力电网 — SVC/STATCOM 无功补偿作为静止无功补偿装置核心功率元件，快速响应电网波动，抑制谐波，提升电能质量。
- 新能源并网 — 风电 / 光伏逆变大功率并网逆变器，实现直流到交流的高效变换，适配兆瓦级风电场、光伏电站。
- 轨道交通 — 牵引变流器电力机车、动车组牵引传动系统，实现高压直流与牵引电机之间的能量转换。
- 工业传动 — 大型电机软启动 / 调速风机、水泵、压缩机等大功率电机的高压软启动与变频调速，节能降耗。
真实案例
某大型钢铁厂高压变频改造去年，华东某钢厂 6kV 高压变频器核心功率模块老化，频繁过流跳闸，影响轧线连续运行，每次停机损失超 50 万元。原厂备件交期 8 周，无法接受。
采用 ABB 5SHY3545L0014 模块替换，配套原装驱动板，一周内完成更换与调试。压接式结构安装便捷，光纤驱动抗干扰强，运行至今无故障，变频器效率提升约 3%，年节电超 200 万度。后续该厂将此型号列为关键备件，常备库存。
