描述
关键技术规格
5SHY3545L0009（3BHB013085R0001）IGCT 功率器件参数表
| 参数项 | 参数数值 |
|---|---|
| 物料订货号 | 3BHB013085R0001 |
| 器件型号 | 5SHY3545L0009 |
| 额定阻断电压 | 4500 V DC，峰值耐压 9000 V |
| 持续额定通态电流 | 3500 A |
| 10ms 浪涌峰值电流 | 6000 A |
| 通态压降（3500A） | ≤1.9 V |
| 关断时间 | ＜3 μs |
| 结温工作区间 | -40 ℃ ~ +125 ℃ |
| 绝缘耐压 | 12 kV AC（1 分钟耐压测试） |
| 触发方式 | 光纤隔离门极触发 |
| 冷却方式 | 强制水冷（满负荷运行必备） |
| 外形尺寸 | 240 mm × 180 mm × 65 mm |
| 单只净重 | 5.3 kg |
| 适配系统 | UNITROL6000 大功率静态励磁、ACS6000 中压变频器、SVC/STATCOM 无功补偿装置 |
| 硬件区分 | 不可替代 5SHY3545L0010 衍生型号，门极引脚定义不兼容 |
GVC750BE101（3BHE009681R0101）驱动板参数表
| 参数项 | 参数数值 |
|---|---|
| 物料订货号 | 3BHE009681R0101 |
| 板卡型号 | GVC750BE101 |
| 配套器件 | 唯一适配 5SHY3545L0009 IGCT |
| 辅助供电 | 24 V DC ±10%，额定功耗 11 W |
| 通讯链路 | 双向光纤收发，隔离强弱电干扰 |
| 内置保护 | 器件过流、门极断线、水冷超温、驱动电源失电检测 |
| 输出驱动能力 | 匹配 3500A 大功率 IGCT 门极充放电需求 |
| 故障反馈 | 板载故障指示灯，光纤回传故障信号至上层主控 UFC/PPC 板 |
| 防护工艺 | 全板喷涂三防绝缘涂层，耐受电厂高湿粉尘环境 |
| 工作温度 | -5 ℃ ~ +70 ℃（机柜内） |
| 安装方式 | 功率单元腔体卡扣固定，配套水冷散热风道 |
| 硬件区分 | 不可混用 GVC750BE001 老款驱动，脉冲时序不匹配 |
产品深度介绍

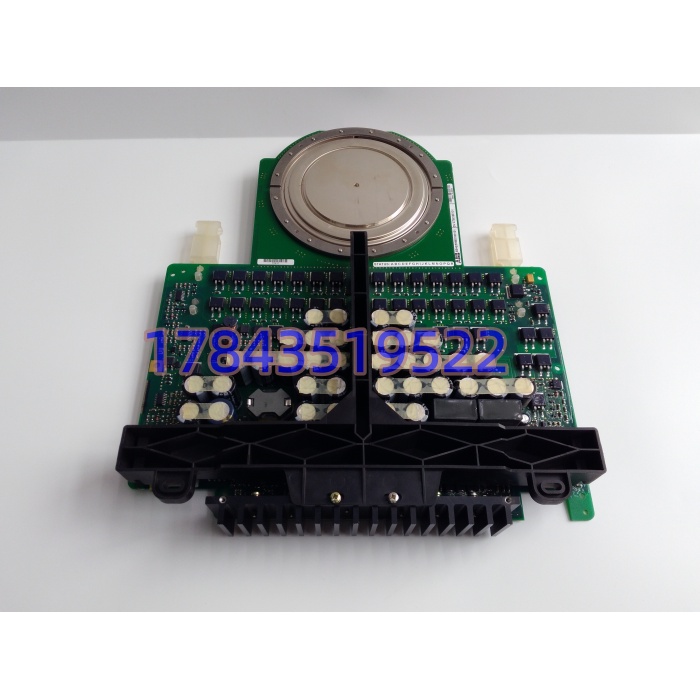

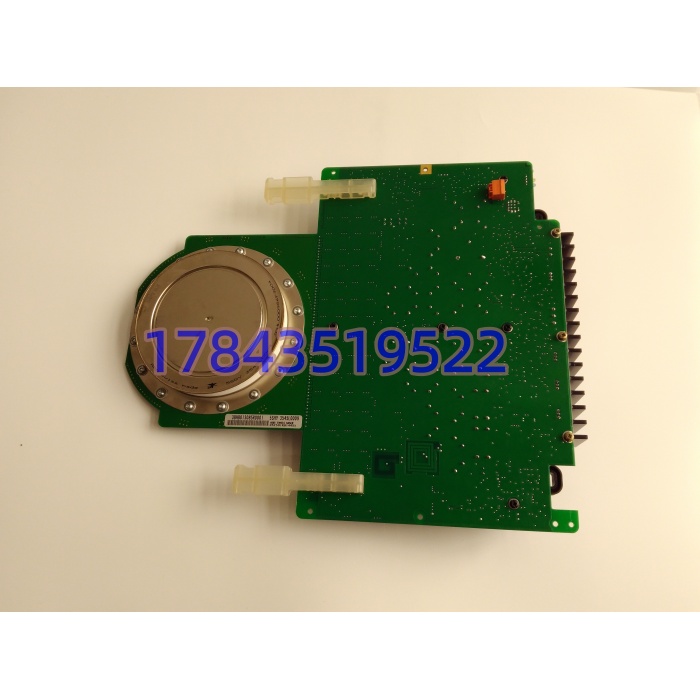

5SHY3545L0009 与 GVC750BE101 是 ABB UNITROL6000 大功率发电机组励磁柜的成套功率核心组件，二者必须成套配对运行，缺一不可。5SHY3545L0009 作为高压功率开关，承担励磁整流桥、逆变回路大电流通断，依托 IGCT 技术兼顾晶闸管低导通损耗与晶体管快速关断特性，适配几千安培励磁电流工况；配套 GVC750BE101 驱动板接收上层 UFC718/PPC380 主控下发的光纤触发脉冲，生成大功率门极驱动信号控制 IGCT 导通关断，同时实时采集器件温度、电流状态，出现异常立即封锁脉冲，保护功率器件不被击穿。
整套组件采用光纤全隔离设计，彻底规避电厂强电磁干扰造成的误触发、误关断；水冷散热结构保障满负荷长期连续运行，广泛用于 300MW 及以上火电、水电机组励磁系统。该套功率半导体属于 ABB 高端定制器件，原厂生产周期长，无通用替代型号，机组故障后仅能依靠现货备件完成抢修。
应用场景与行业痛点
大型发电机组励磁功率单元一旦 IGCT 或驱动板损坏，励磁调节直接失效，机组被迫解列停机，单台 300MW 机组停机单日发电量损失超百万，原厂海外调货周期 6~8 周，长时间停机将产生巨额调度考核与经济损耗。
典型应用场景
- 大型火电厂 300MW/600MW 汽轮发电机 UNITROL6000 励磁柜机组静态励磁整流逆变主回路核心功率部件，承担转子励磁大电流调节，器件故障直接导致机组失磁跳闸。
- 抽水蓄能、大型水轮发电机组大功率励磁系统水轮机启停负荷波动剧烈，IGCT 快速关断特性抑制反向过电压，避免励磁系统绝缘击穿。
- 钢厂自备电厂、炼化自备电站同步发电机励磁装置冲击负荷频繁，成套 IGCT 组件耐受短时大电流浪涌，保障机组稳定并网。
- 电网 SVC、STATCOM 柔性无功补偿装置高压电网调压、谐波治理功率变换单元，同型号 IGCT 组件作为功率开关核心。
- 矿山 ACS6000 中压大功率主传动变频器矿井提升机、球磨机高压变频功率变换回路，大功率负载持续运行场景。
真实抢修案例
西南某 600MW 火电厂 2 号机组 2025 年 10 月夜间励磁系统跳闸，巡检确认功率单元 GVC750BE101 驱动板光纤通道损坏，配套 5SHY3545L0009 器件存在过热隐患。联系瑞士原厂订货周期 52 天，机组停机每天电量亏损 120 万，调度下达限期复产整改通知。采购紧急调取成套全新原装 IGCT + 驱动板现货，48 小时送达现场。运维工程师核对原器件批次、驱动板脉冲时序参数，整套更换并完成水冷管路检漏，上电光纤通讯自检正常，励磁调节平稳无震荡，机组顺利并网。事后该厂一次性采购两套成套功率组件作为应急储备备件。
