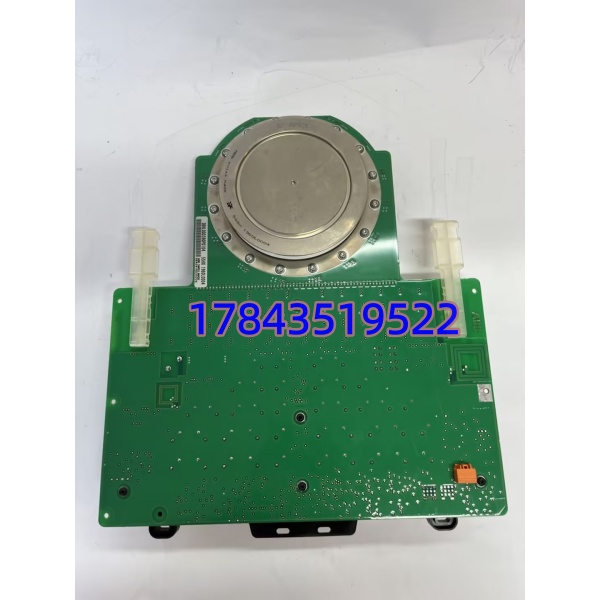

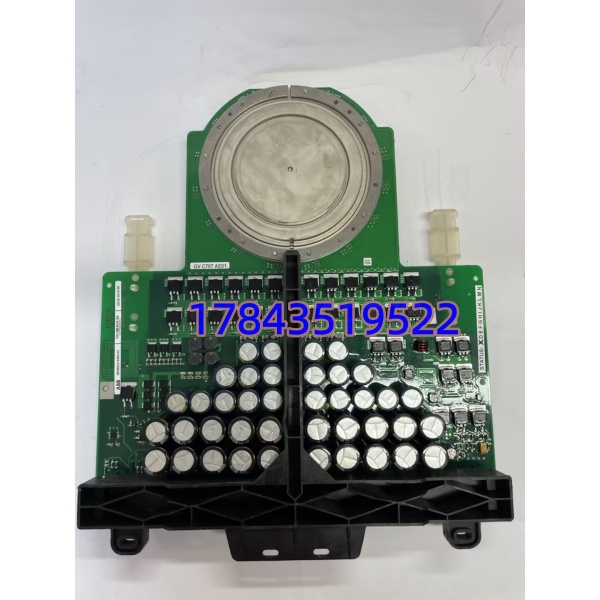

ABB 5SHX1960L0004
ABB 5SHX1960L0004
ABB 5SHX1960L0004

ABB 5SHX1960L0004 | IGCT 功率模块 适配 ACS1000/2000 中压变频器

原价为：¥8,768.00。当前价格为：¥5,676.00。

  • 型号：5SHX1960L0004（配套 3BHL000390P0104 门极驱动单元）
  • 品牌：ABB
  • 系列：RC 系列集成门极换流晶闸管（IGCT）
  • 核心功能：中压变频器功率单元核心开关，实现高压直流到交流的高效转换
  • 产品类型：大功率半导体功率模块（IGCT）
  • 关键规格：额定电压 6500V | 通态电流 1900A | 关断时间≤1.2μs
我要购买
分类：

描述

关键技术规格

参数项 技术指标
产品型号 5SHX1960L0004
器件类型 集成门极换流晶闸管（IGCT）
额定阻断电压 6500 V
额定通态电流 1900 A
最大浪涌电流 6000 A
开关频率 最高 1 kHz
关断时间 ≤1.2 μs
工作温度 -25℃～+55℃
散热方式 水冷散热
配套驱动单元 3BHL000390P0104（光纤触发）
适配设备 ABB ACS1000/ACS2000 系列中压变频器
ABB 5SHX1960L0004

ABB 5SHX1960L0004

产品深度介绍

ABB 5SHX1960L0004 是 ABB 专为中压变频市场开发的高性能 IGCT 功率模块，作为 ACS1000/2000 系列中压变频器的核心功率器件，负责将高压直流母线电能转换为频率可调的交流电，驱动中压电机运行。

集成门极换流晶闸管（IGCT）结合了 GTO 晶闸管和 IGBT 的优势，具备高耐压、大电流、低损耗、快开关特性。模块采用紧凑化设计，集成了续流二极管，配套专属门极驱动单元 3BHL000390P0104，通过光纤实现高低压电气隔离，抗干扰能力强，可在恶劣工业环境下长期稳定运行。ABB 5SHX1960L0004

ABB 5SHX1960L0004

核心卖点与差异化

  • 超高功率密度：单模块支持 6500V/1900A，适配 3.3kV 中压系统，替代多器件串联方案
  • 超低开关损耗：关断时间≤1.2μs，开关损耗比传统 GTO 降低 50% 以上，系统效率提升
  • 完善保护机制：过压、过流、过热、短路保护，配套驱动单元实时监测故障状态
  • 光纤隔离驱动：3BHL000390P0104 驱动单元光纤触发，高低压完全隔离，抗电磁干扰强
  • 工业级可靠性：宽温设计（-25℃～+55℃），水冷散热，MTBF＞100,000 小时
