描述
产品详情

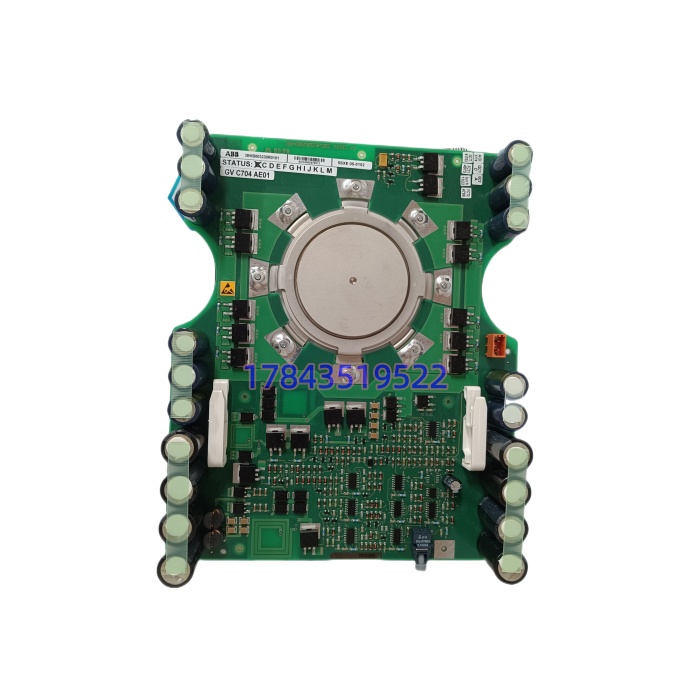

・型号：5SHX1445H0001 / 3BHL000391P0101 / 3BHB003230R0101 / 5SXE05‑0152・品牌：ABB・系列：ACS1000、ACS6000 高压变频器功率单元套件
规格参数
| 项目 | 参数 |
|---|---|
| 核心器件 | 5SHX1445H0001 IGCT 压接功率模块，1700V（以原厂数据表为准） |
| 配套板卡 | 3BHL000391P0101 门极驱动板；3BHB003230R0101 单元控制板；5SXE05‑0152 脉冲监测板 |
| 冷却方式 | 强制风冷，可选水冷散热 |
| 驱动供电 | 门极驱动板 24VDC 辅助供电 |
| 工作温度 | ‑40℃ ~ +125℃（功率器件结温，以原厂手册为准） |
| 存储温度 | ‑40℃ ~ +85℃ |
| 防护等级 | 功率单元柜体 IP20，器件本体无外壳 |
| 适配设备 | ABB ACS1000、ACS6000 高压变频功率柜 |
| 安装形式 | 功率柜功率单元抽屉内部组装，器件需要规定力矩压接安装 |
| 风险提示 | 属于高压功率器件，检修必须完全释放母线残余电压 |
产品介绍
这是 ABB 高压变频器的一整套 IGCT 功率单元组件。5SHX1445H0001 是压接式 IGCT 主功率器件；3BHL000391P0101 负责 IGCT 开通关断门极驱动；3BHB003230R0101 做单元本地信号采集、保护逻辑；5SXE05‑0152 负责脉冲反馈与故障监测，四块器件配合完成高压电能变换，驱动大功率高压电机。
坦白讲，现场很多人只单独更换炸损的 IGCT 器件，忽略配套板卡的损伤。驱动板、监测板隐性损坏，即便换上全新 IGCT，上电依旧会再次击穿。整套组件全部型号均已停产，原厂不再出新货；器件、板卡硬件版本必须互相对应，版本错配会出现驱动脉冲异常，直接炸功率器件。市面货源以拆机套件为主，不建议零散拼凑混用不同版本板卡。
应用场景与行业案例
我在现场遇到过，变频器报功率单元故障，只更换 IGCT 模块，没有检查驱动与监测板，上电几分钟再次炸管，反复折腾两三天，才确认驱动板已经隐性损坏。功率单元故障直接造成高压变频器停机，泵、风机、压缩机全部停运，整套工艺装置会出现非计划停车。‑ 石化 ACS6000 高压变频：大型压缩机、高压泵驱动，整套功率柜硬件定型，改造投入巨大，优先备件替换整套单元组件。‑ 电厂辅机高压变频：引风机、一次风机大功率传动，无全新原厂成套物料。‑ 冶金大型传动系统：高压电机调速，程序、柜体布线固化，升级改造周期很长。
真实案例：某炼化厂 ACS6000 高压变频器，功率单元 IGCT 击穿，现场只更换 5SHX1445H0001 功率器件，没有检测配套三块板卡。上电运行 12 分钟再次炸管。拆开后发现 3BHL000391P0101 驱动板已经存在隐性损伤。厂里没有完整备用套件，采购经过高压全单元测试的拆机成套组件等待 38 天。备件到货前，该压缩机只能工频运行，能耗升高，工艺调节能力受限。事后设备部将这套 IGCT 套件划入 A 级传动备件清单。
