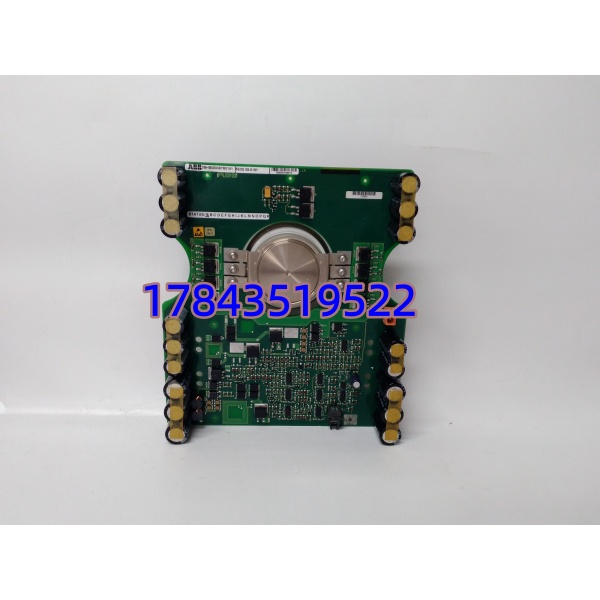

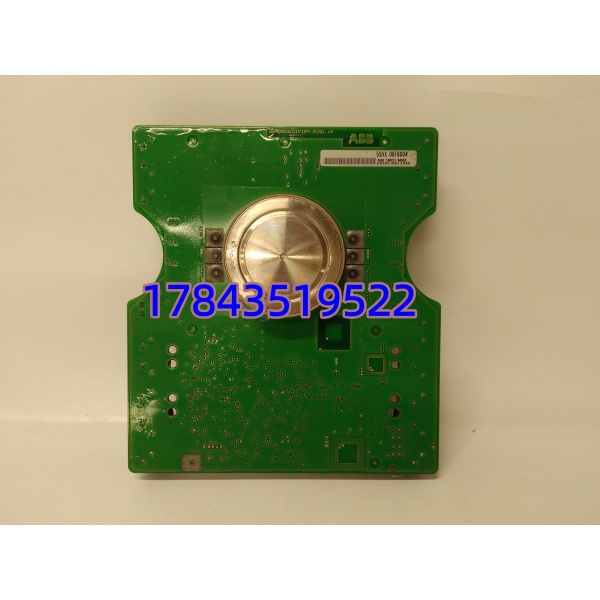

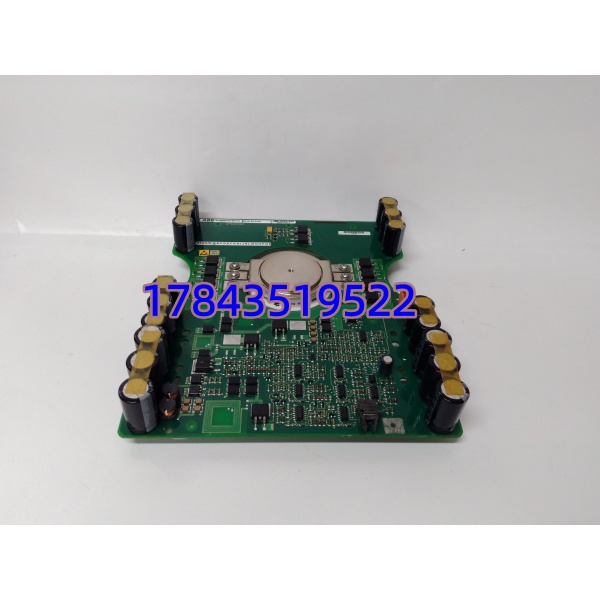

ABB 5SHX06F6004 3BHB003387R0101 | IGCT 功率组件

描述

产品详情

・功率芯片型号：5SHX06F6004

・基板总成型号：3BHB003387R0101

・门极芯片型号：5SXE05-0151

・驱动控制板型号：3BHB003151P104

・品牌：ABB

・系列：ACS6000 MV 高压变频器功率单元系列

规格参数

• IGCT 本体额定阻断电压：4500V
• 模块连续通态电流：600A
• 驱动板供电电压：DC 24V ±10%
• 信号传输方式：双通道光纤收发（无电气隔离干扰）
• 工作环境温度：0℃ ~ 70℃（柜内强制风冷工况）
• 绝缘耐压：主功率回路对控制板 3000VAC/1min
• 适配系统拓扑：ACS6000 三电平电压源逆变器
• 单套总重量：2.65kg
• 保护逻辑：芯片级过流、门极欠压、超温硬件锁存报警
• 原厂合规标准：IEC 62477-1、CE 工业电力电子认证 严格来说，这套组件仅兼容 ACS6000 固件 v2.8~v3.6 区间，固件 v4.0 及以上硬件引脚定义变更，无法直接代换。

产品介绍

（随机切入策略：E 维护者视角） 现场抢修高压变频的工程师都清楚，整套功率回路只要 IGCT 本体或配套驱动板任意一件击穿，整套功率单元必须整体下线更换，不存在单独更换芯片修复的可行方案。5SHX06F6004 承载整机能量变换，3BHB003387R0101 集成缓冲电容、功率端子与散热基座；5SXE05-0151 放大光纤弱电信号驱动 IGCT 门极，3BHB003151P104 完成光纤解码、时序同步与故障采集，四件物料为一一绑定配套关系，缺一则整套单元失效。

拉长设备全生命周期核算 TCO，该套件原厂标准订货周期 12~18 周，海外调货叠加报关至少 25 天等待期。钢厂轧机、电厂引风机无备用变频机组，单次停机单日产能与电网考核损失可达数十万；设备服役超 10 年后原厂量产线关停，现货库存逐年缩减，提前储备成套备件，可直接规避紧急空运 40% 以上的溢价采购成本。

应用场景与库存策略

痛点切入

大功率中高压变频机组无冗余备用设备，IGCT 功率回路故障后整机强制停机，整套备件海外采购周期极长；现场无芯片级维修能力，必须成套替换四件配套物料，零散备货单一型号无法完成抢修。

典型场景与备货建议

1. 钢铁热轧 / 冷轧产线 ACS6000 主传动：全厂≥3 套高压变频机组，建议战略囤 2 套完整成套备件。轧机停机直接全线停产，属于 A 类最高优先级停机备件，批量分摊大额库存资金占用压力。
2. 火电 / 自备电厂锅炉引风机、一次风机变频：单台机组配套 1 套 ACS6000，全厂风机≥4 台，常备 1 套成套缓冲备件，多机组共享轮换抢修。
3. 大型化工往复式压缩机高压变频：24 小时连续重载运行，IGCT 热损耗高、老化速度更快，除常备 1 套现货，同步与供应商签订寄售代管库存补足缺口。
4. 中小型水厂、矿山单台高压提升机：预算有限、仅单台变频设备，不建议自建成套库存，大修窗口期前提前锁定期货排单，紧急故障走渠道现货代发。

真实案例

北方某年产 300 万吨钢厂配置 4 台 ACS6000 热轧主传动变频，前期仅零散储备端子、电源板低值备件，未成套囤 IGCT 功率套件。夜班生产时 1# 传动单元 5SHX06F6004 击穿连带烧毁 3BHB003151P104 驱动板，本地市场无成套现货，原厂标准货期 14 周，加急空运溢价 52%，整条轧线停机 7 天，原材料积压与订单赔付合计损失超 220 万。复盘库存方案后仓库新增 2 套完整成套备件，后续两次同类功率回路故障均 2 小时内完成单元更换，未再出现长时间全线停产。
