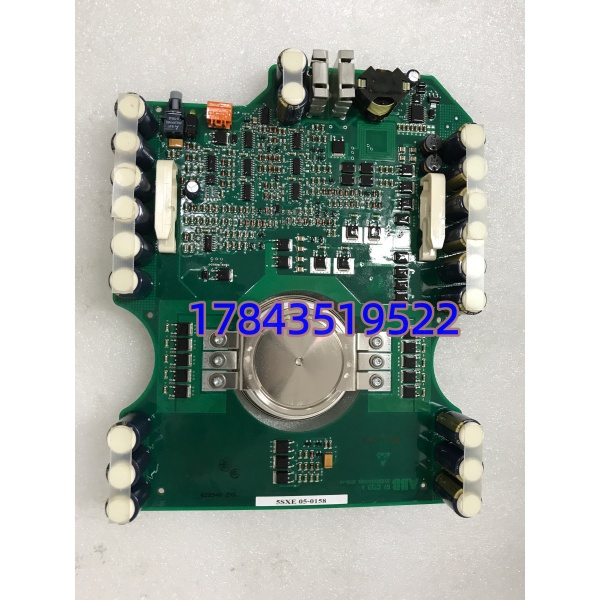

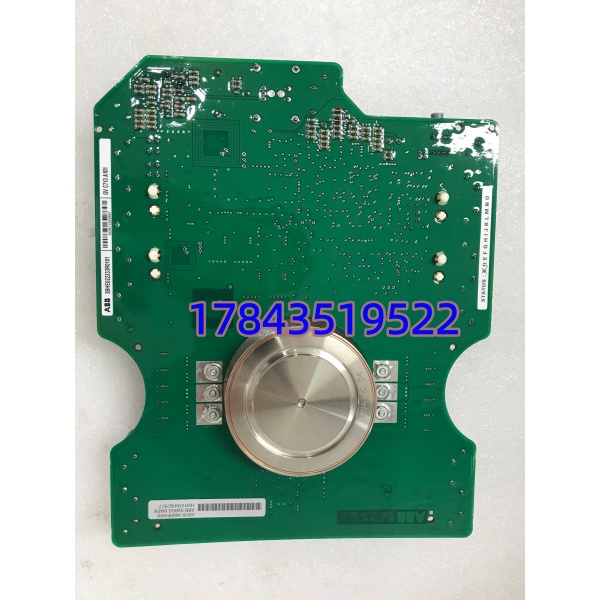

ABB 5SHX0660F0002 是一款高可靠可控硅功率模块，属于 5SHX 系列，专为工业电力电子场景设计。模块集成大功率晶闸管核心，具备低导通损耗、高开关速度与强抗冲击能力，适用于 ABB AC 800PEC 励磁系统、中低压变频器、直流调速装置及电源转换设备。
采用紧凑型工业封装，内置过热、过流、短路保护机制，工作温度范围宽，适配水电站、轧钢、冶金、造纸等连续运行工况。作为系统核心功率部件，可提升能效、减少停机风险，是工业传动与发电控制的常用备件。
ABB 5SHX0660F0002
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 型号 | 5SHX0660F0002 |
| 额定电压 | 1200 V |
| 额定电流 | 60 A |
| 开关频率 | 25 kHz |
| 控制方式 | 门极触发（脉冲控制） |
| 工作温度 | -20°C ~ +60°C |
| 储存温度 | -40°C ~ +70°C |
| 散热方式 | 自然冷却 / 可选风冷 |
| 尺寸 | 76 mm × 57 mm × 34 mm |
| 重量 | 0.3 kg |
| 保护功能 | 过压、过流、过热、短路保护 |
ABB 5SHX0660F0002
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 切断设备总电源，包括控制回路与主回路，上锁挂牌。
- 等待 5 分钟，释放直流母线电容残余电压，用万用表确认无电。
- 全程佩戴防静电手环，在防静电垫上操作，避免静电击穿半导体。
工具准备
- 防静电手环、防静电垫
- 绝缘螺丝刀（PH1/PH2）
- 万用表（测电压 / 通断）
- 力矩扳手（0.8–1.2 N・m）
- 相机（记录原接线与端子位置）
备份记录
- 拍照记录模块主回路端子（L1/L2/L3、DC+/-）、控制信号线（门极触发、温度反馈）接线排布。
阶段二：拆卸旧模块（15 分钟）
- 断电确认：再次确认主回路、控制回路无残留电压。
- 拆除主回路接线：
- 松开功率端子螺丝，拆除交流 / 直流线缆，标记线号。
- 拆除控制信号线：
- 拔出门极触发插头、温度反馈端子，按位置标记。
- 拆卸固定：
- 松开模块固定螺丝（2–4 颗），平稳取出旧模块。
- 检查散热与底座：
- 清理散热器表面粉尘，检查绝缘垫无破损、碳化。
- 检查安装底座无变形、螺丝孔无滑丝。
阶段三：安装新模块（20 分钟）
- 静电防护：从防静电袋取出新模块，禁止徒手触碰芯片与端子。
- 散热处理：
- 均匀涂抹导热硅脂（厚度 0.1–0.2mm）于模块底面与散热器接触面。
- 对位安装：
- 将模块对准安装孔，平稳放置，均匀拧紧固定螺丝（力矩 0.8–1.2 N・m），避免偏载。
- 恢复主回路接线：
- 按标记连接交流 / 直流线缆，拧紧功率端子（力矩 1.0–1.5 N・m），确保无虚接。
- 恢复控制信号线：
- 原位插紧门极触发插头、温度反馈端子，确认卡扣锁定。
- 绝缘检查：
- 测量模块端子与散热器绝缘电阻 >10 MΩ（500V 摇表）。
阶段四：上电测试（15 分钟）
- 上电前检查：
- 确认接线无误、螺丝紧固、无工具遗留、散热风道通畅。
- 分步上电：
- 先供控制电源，检查触发回路供电正常，无报错。
- 再供主回路电源，测量输入电压正常，模块无异常异响。
- 功能测试：
- 触发门极信号，测量输出电压 / 电流正常，响应无延迟。
- 带载运行 30 分钟，模块温升正常（<40K），无过热告警。
- 系统验证：
- 接入原系统，验证励磁 / 传动控制正常，无通讯异常或故障报警。
常见问题解答 (FAQ)
Q1: 5SHX0660F0002 可以直接替换旧款同规格模块吗？A: 同型号、同规格可直接原位替换，安装尺寸、端子定义、触发参数完全兼容。替换后无需改动主回路与控制接线，只需清除系统历史故障，即可投入运行，适配 ABB 励磁系统与中低压变频器。
Q2: 模块频繁损坏，主要原因有哪些？A: 常见诱因：电网浪涌与电压尖峰、散热不良（风道堵塞、硅脂老化）、过流冲击（负载短路、电机堵转）、静电击穿（未防护操作）、门极触发信号异常（电压 / 时序错误）。预防：加装浪涌保护器、定期清理散热器、规范防静电操作、校验触发回路参数。
Q3: 质保期多久？售后流程是怎样的？A: 提供 12 个月质保（自发货日起），覆盖非人为硬件故障与出厂缺陷。人为损坏（静电、过压、摔落、进水）、超工况使用或不可抗力不在质保内。售后：联系客服→提供故障照片 / 视频与序列号→远程诊断→1 年内免费维修或更换，运费协商。
Q4: 如何鉴别是否为全新原装？A: 验证方式：
- 外观：无划痕、氧化或维修痕迹，防静电袋未拆封，标签清晰（型号、序列号、生产日期）。
- 序列号：向 ABB 官方查询，核对出厂记录。
- 测试：提供出厂测试报告（绝缘、触发特性、温升），可现场复测。
- 货源：原装来自授权渠道，提供装箱单与报关文件，拒绝翻新件。
Q5: 更换后需要重新校准触发参数吗？A: 同型号替换无需重新校准，系统会自动匹配原有触发电压与时序。若替换后出现输出不稳、抖动，可轻微调整门极触发电阻，无需复杂参数改写。
