描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 部件号 | 57520001-FY |
| 产品型号 | DSCS150 GCOM 通信单元 |
| 所属系统 | ABB Advant Master DCS |
| 核心协议 | GCOM 主协议；兼容 Modbus/TCP、IEC 61850、DNP3、PROFINET |
| 物理接口 | 8 路 RS-485/RS-422（多站点冗余链路）、以太网口 |
| 响应时间 | 循环周期 ≤5ms（高速数据交换） |
| 供电 | 24V DC ±10%（可选 48V DC） |
| 功耗 | <5W（低功耗设计） |
| 工作温度 | -25°C ~ +70°C（工业宽温） |
| 防护 / 安装 | IP20，19 英寸机架式 2U 安装 |
| 重量 | 约 0.585kg |
| 核心特性 | 冗余通信链路、自检自愈、即插即用、多协议兼容 |
产品深度介绍

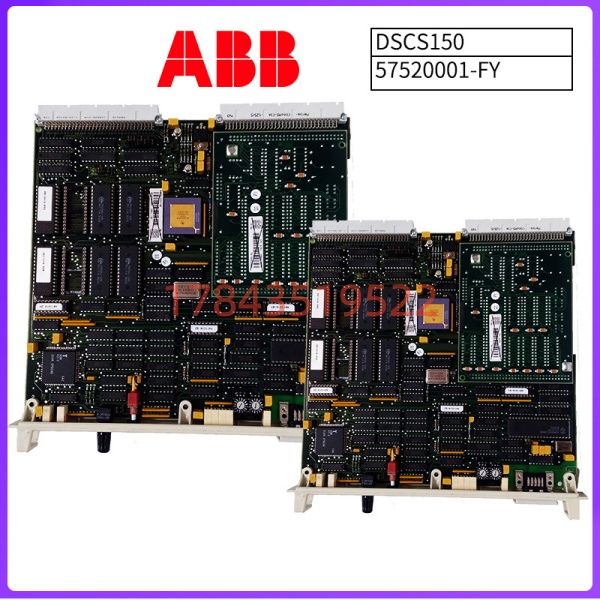

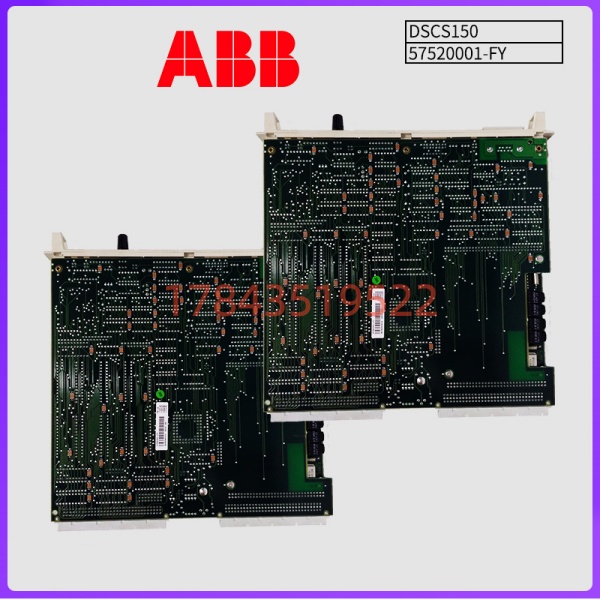

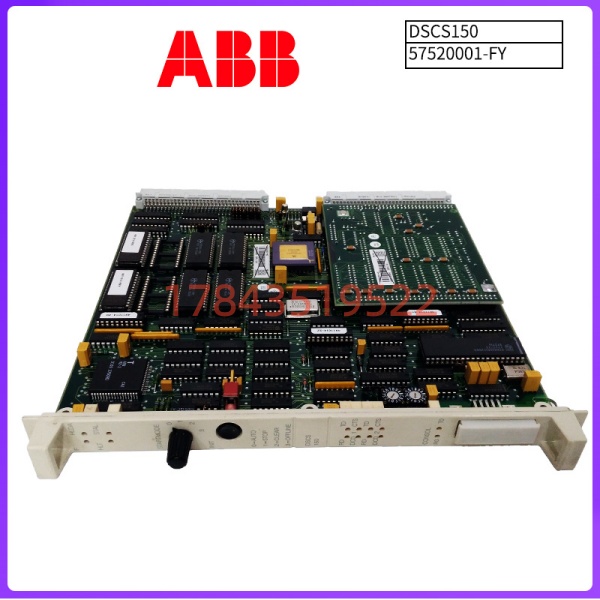

ABB DSCS150（57520001-FY） 是 Advant Master DCS 系统的核心 GCOM 通信单元，专为工业现场与上位系统的高速、可靠数据交互设计，充当设备间通信桥梁。
- 多协议无缝互通：以 GCOM 为核心，兼容 Modbus/TCP、IEC 61850、DNP3、PROFINET 等主流协议，轻松对接 PLC、仪表、远程 I/O 及上位机，实现跨系统数据统一。
- 8 路冗余通信链路：内置 8 路 RS-485/RS-422，支持多站点冗余配置，链路故障可自动切换，关键过程不中断，大幅提升系统可靠性。
- 高速低延迟：循环响应 ≤5ms，满足电力、石化等对实时性要求高的场景，数据传输无卡顿。
- 工业级稳定可靠：-25°C ~ +70°C 宽温运行，抗电磁干扰，适配电厂、炼油厂等复杂恶劣环境；IP20 防护，满足室内机柜安装要求。
- 即插即用易维护：模块化设计，支持现场快速更换与扩容；内置自检功能，故障快速定位，降低运维成本。
典型应用场景
- 电力行业：电厂 DCS 与智能仪表、保护装置通信，实现锅炉、汽轮机数据采集与监控。
- 石油化工：炼油厂、化工厂跨系统通信，支撑反应釜、精馏塔数据交互与闭环控制。
- 冶金钢铁：轧机、高炉自动化系统与远程 I/O 通信，保障生产线速度、张力等数据实时传输。
- 水处理：水厂、污水厂 DCS 与传感器、执行器通信，实现水质、流量数据采集与联动。
- 制药 / 食品：发酵罐、反应釜数据通信，满足 GMP 要求的过程数据追溯与控制。
型号解读（DSCS150 / 57520001-FY）
- DSCS：Distributed Communication System 分布式通信系统
- 150：GCOM 通信单元专属型号代码
- 57520001：ABB 全球唯一部件号
- FY：年度标识 / 版本后缀
技术避坑指南（工程师实战）
❗ 协议配置不匹配
- 问题：通信中断、数据丢包、设备无法识别
- 避坑：优先匹配 GCOM 主协议，子协议（如 Modbus/TCP）需与对端设备严格一致；统一波特率、数据位、停止位等参数。
❗ 冗余链路未启用
- 问题：单链路故障导致系统离线
- 避坑：配置时启用 8 路 RS-485/RS-422 冗余链路，按链路优先级分配数据通道，确保故障自动切换。
❗ 供电不稳定
- 问题：模块频繁重启、通信异常
- 避坑：采用 24V DC 稳定供电，预留 10% 余量；避免与大功率设备共用电源，加装电源滤波器抗干扰。
❗ 接线错误
- 问题：RS-485/RS-422 通信失败
- 避坑：RS-485 采用 A/B 差分接线，A 接正、B 接负；RS-422 严格区分 TX+/TX-、RX+/RX-；屏蔽层单端接地，避免多点接地干扰。
❗ 温度 / 环境不达标
- 问题：模块性能下降、寿命缩短
- 避坑：确保工作温度在 -25°C ~ +70°C 范围内；机柜内保持通风，避免热量堆积；远离强电磁辐射源。
