描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 输入电压 | 48~220 VDC（宽幅输入） |
| 输出电压 | U1：5.1 VDC（5.0~5.3 VDC）；U2：24 VDC（22.4~26.3 VDC） |
| 输出电流 | 5V：最大 15A；24V：最大 0.4A |
| 总输出功率 | 85W |
| 效率 | 74%（48~110VDC 输入） |
| 工作温度 | -25°C ~ +70°C（50°C 以上降额 2.5%/°C） |
| 保护功能 | 过压 / 过流 / 短路 / 过热保护，自动恢复 |
| 隔离特性 | 输入与输出电气隔离 |
| 尺寸 / 重量 | 110×165×83mm / 约 0.4kg |
| 适配机架 | 560MPR03、560SFR02 子机架 |

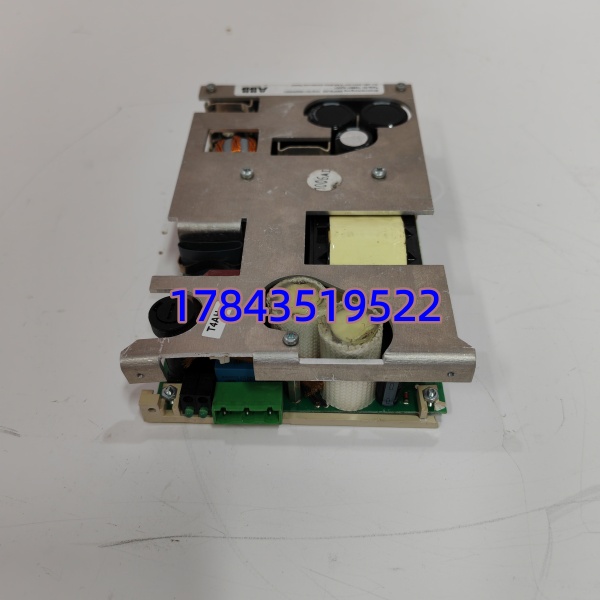

560PSU02 1KGT011900R0001
产品深度介绍
ABB 560PSU02（1KGT011900R0001）是 ABB 专为RTU560 系列远程终端单元设计的高性能工业电源模块，适配 560MPR03/560SFR02 子机架。作为 RTU 系统的 “动力核心”，它将 48-220VDC 宽幅输入转换为 5V（逻辑供电）与 24V（现场设备供电）双路输出，满足 RTU 内部通讯卡、CPU 及外部传感器、继电器的供电需求。
该模块支持冗余配置，可双机并联实现无间断供电，适配电力、油气等关键行业的高可靠性要求。宽温设计（-25°C~+70°C）、全保护机制及电气隔离特性，能抵御工业现场电压波动、电磁干扰及恶劣环境，保障 RTU 系统长期稳定运行。

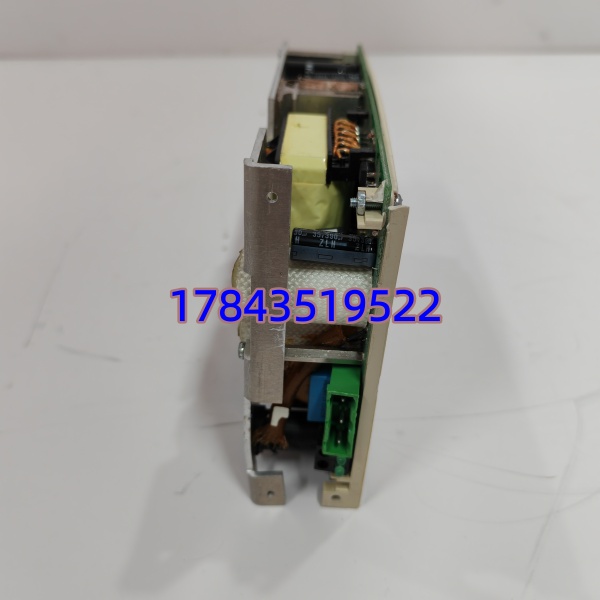

560PSU02 1KGT011900R0001
应用场景与行业案例
工程痛点描述
电力、油气等行业的远程站点（如变电站、管道阀室）常面临输入电压不稳定、环境温差大、供电中断风险高等问题。普通电源模块因输入范围窄、无冗余设计或防护不足，易出现输出异常、烧毁故障，导致 RTU 离线、数据中断，影响远程监控与调度。
典型应用场景
- 电力行业 – 变电站 RTU 系统为 RTU560 提供稳定 5V/24V 电源，保障电网数据采集、远程调度指令传输，冗余配置避免单点停电导致监控瘫痪。
- 油气管道 – 阀室 / 压气站监控适配野外 – 25°C~+70°C 极端温差，48-220VDC 宽输入兼容太阳能 / 电池组供电，保障管道压力、流量数据不间断上传。
- 工业自动化 – 远程现场控制站驱动 RTU560 的通讯模块、I/O 卡件及现场电磁阀、报警设备，电气隔离设计抵御强电磁干扰，适配工厂恶劣工况。
真实案例
某天然气长输管道 RTU 电源故障更换去年 6 月，西部某天然气管道阀室的 ABB RTU560 系统突发离线，排查发现原电源模块老化失效，5V 输出跌落导致 CPU 死机。阀室地处无人区，昼夜温差达 30°C，原模块无冗余设计，一旦故障直接断联。
原厂订货周期 3 周，期间管道压力数据无法监控，存在泄漏风险。我们提供全新原装 560PSU02 现货，24 小时内完成入库检测与功能测试，通过顺丰发往现场。
工程师抵达后 1 小时完成更换，模块输出稳定，RTU 恢复在线。后续该项目所有阀室均将电源升级为 560PSU02 并配置冗余，彻底解决野外供电不稳定问题。

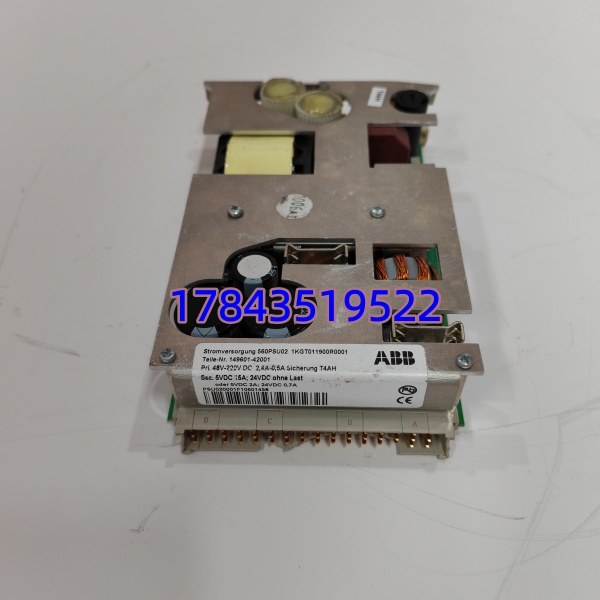

560PSU02 1KGT011900R0001
核心卖点与差异化
- 宽幅输入适配强，48-220VDC 覆盖工业常用直流供电，兼容电池 / 太阳能供电场景。
- 双路输出精准稳，5V/15A、24V/0.4A 匹配 RTU 逻辑与现场设备供电，纹波≤30mVss。
- 冗余配置高可靠，支持双机并联热备，单点故障无缝切换，可用性达 99.99%。
- 宽温耐候抗干扰，-25°C~+70°C 稳定运行，输入输出电气隔离，适配野外 / 工业恶劣环境。
- 全流程质检 + 质保，入库溯源 + 负载测试 + 电气校验，提供测试报告，全新原装质保 1 年。
