描述
产品深度介绍

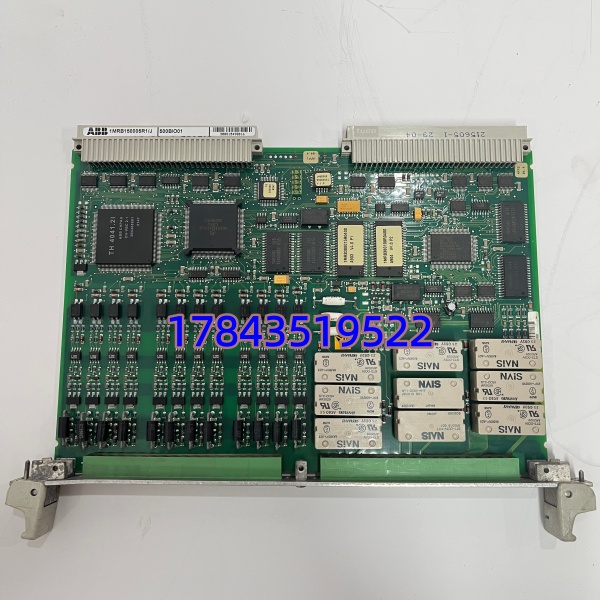

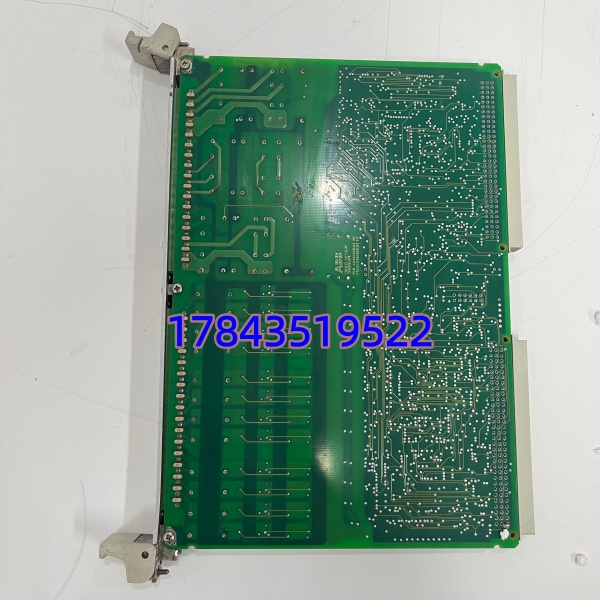

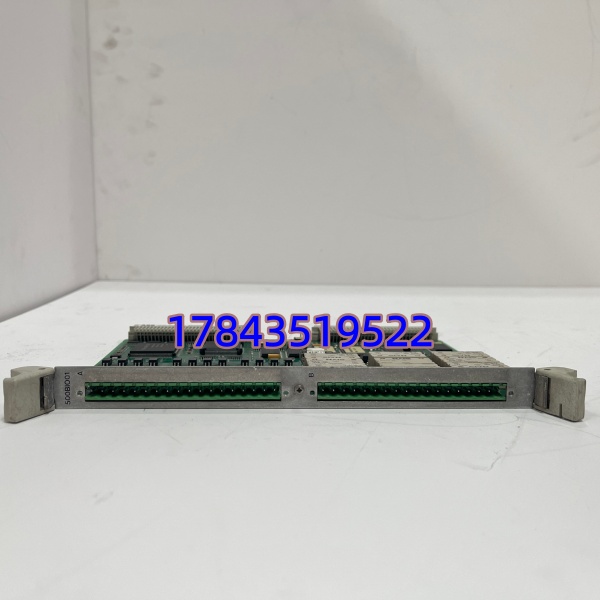

500BIO01（1MRB150005R1J）是 ABB REB500 变电站保护系统与AC500 PLC的核心数字 I/O 模块，专为电力一次设备（断路器、隔离开关）状态采集与分合闸控制设计。模块集成16 路可配置 DI/DO，具备强电气隔离、浪涌保护、快速响应特性，保障电力控制的安全性与可靠性。
作为 REB500 保护系统的标配 I/O 单元，它直接对接高压开关设备，实时上传设备状态并执行保护跳闸 / 合闸指令；广泛应用于电网变电站、火电 / 水电厂、工业自备电站的继电保护与自动化系统，是老旧 REB500 系统运维替换的关键备件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 500BIO01（1MRB150005R1J） |
| 系统归属 | ABB REB500 保护系统、AC500 PLC |
| 通道配置 | 16 通道（默认 8DI+8DO，可配置 16DI 或 16DO） |
| 输入电压 | 24VDC ±10%（兼容 15–30VDC） |
| 输出负载 | 2A / 通道（电阻负载），最大 48VDC |
| 电气隔离 | 500VAC（通道 – 背板），250VAC（通道间） |
| 响应时间 | 标准＜1ms，快速模式＜0.1ms |
| 工作温度 | -25℃ ~ +70℃ |
| 防护等级 | IP20 |
| 尺寸 / 重量 | 36×175×110mm / 约 0.3kg |
| 核心功能 | 断路器状态采集、分合闸控制、继电保护信号接口 |
常见问题解答（FAQ）
Q1：500BIO01 和普通 PLC I/O 模块有什么区别？
A：核心差异是电力级高隔离 + 继电保护专用逻辑 + 高压环境适配。普通 PLC I/O 隔离电压低（通常 250VAC）、无保护逻辑；500BIO01 隔离达 500VAC、响应快至 0.1ms、抗浪涌 ±2.5kV，专为变电站高压开关控制设计，保障保护动作的可靠性与安全性。
Q2：适配哪些系统与设备？
A：专属适配ABB REB500 变电站保护系统，兼容AC500 PLC；用于110kV 及以下变电站的断路器、隔离开关控制，火电 / 水电厂厂用电系统，工业自备电站继电保护回路。
Q3：1MRB150005R1J 代表什么？
A：1MRB150005R1J 是 500BIO01 的 ABB 官方订货号，R1J 代表硬件版本与配置（默认 8DI+8DO），REB500 系统必须严格匹配订货号，不可随意替换其他后缀型号。
Q4：支持热插拔吗？更换需要停电吗？
A：不支持热插拔，模块直接控制高压开关，带电插拔会导致误跳闸、设备损坏；必须全站停电或间隔停电更换，严格执行电力安全工作规程。
Q5：质保多久？货源稀缺吗？
A：提供12 个月质保（非人为损坏）。模块已停产（Obsolete），属于电力系统稀缺备件，全新原装库存有限，是老旧 系统运维的关键备货，可提供原厂测试报告与序列号查询。
Q6：可以替换旧型号 I/O 模块吗？
A：可兼容替换 系统旧款 BIO 模块（如 500BIO00），但需重新组态与保护逻辑校验；500BIO01 是升级款，隔离等级更高、响应更快、抗干扰更强，是老旧变电站保护系统升级优选
