描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 主型号 | 500BIO01（1MRB150005R0001） |
| 配套编码 | 1MRB200060-E |
| 供电电压 | DC 24V ±10% |
| 信号类型 | 光电隔离二进制 DI/DO 开关量 |
| 总线协议 | Profibus DP、站内冗余总线 |
| 绝缘等级 | 通道间电气完全隔离，抗强电磁干扰 |
| 工作温度 | -20℃ ～ +70℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 绝缘电阻 | ≥10MΩ（500V 摇表测试） |
| 整机功耗 | ≤12W |
| 防护特性 | 浪涌防护、信号防抖、故障自诊断 |
| 适配系统 | ABB 500 系列、变电站 SA、800xA DCS |

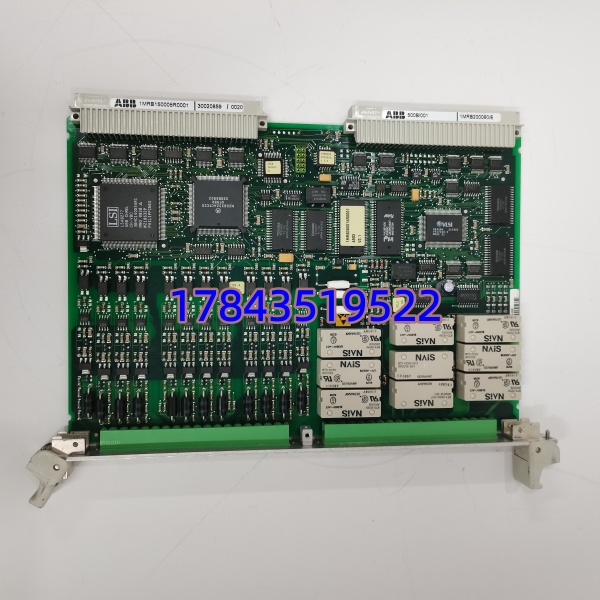

ABB 500BIO01 1MRB150005R0001 1MRB200060-E
产品深度介绍
ABB 500BIO01（1MRB150005R0001）搭配 1MRB200060-E 附件，是 ABB 500 电力专用分布式 IO 耦合单元，专为变电站、电厂二次控制系统设计。模块采用全光电隔离架构，精准采集断路器、隔离开关位置状态，下发开关分合闸保护指令，完成现场一次设备与后台 DCS 系统信号互通。
整套组合适配电力高压场景严苛抗干扰要求，总线传输稳定、信号无失真，长期运行故障率低，是老旧电站改造、备品替换的原厂标准配置，原厂配套编码一一对应，无需额外改动接线即可直接上机使用。

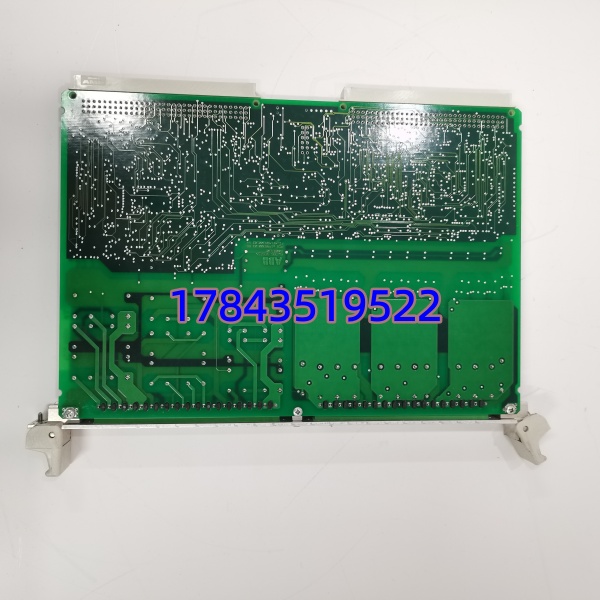

ABB 500BIO01 1MRB150005R0001 1MRB200060-E
应用场景与行业案例
工程痛点描述
变电站开关信号一旦误传、丢失，会直接引发拒动、误动事故，轻则电网波动，重则全站停电。不少老旧电站 500BIO01 老化后信号抖动频繁，原厂停产补货周期极长，临时替换非标模块极易触发保护误动作，存在极大电网安全隐患。
典型应用场景
- 电力电网 – 变电站自动化 SA 系统采集高压开关、刀闸位置信号，执行远程分合闸操作，适配高低压配电场站监控。
- 火电厂 – 机组辅机联锁 DCS锅炉、汽轮机辅机开关状态采集，安全联锁保护信号闭环传输。
- 石油化工 – 防爆区开关量联锁防爆现场阀门、泵组状态监控，隔离设计避免干扰引发误动作。
- 冶金矿山 – 高压配电控制柜大功率设备开关信号采集，适配高温、强电磁干扰恶劣工况。
真实案例
案例：西北变电站老旧模块应急替换今年年初，西北某 220kV 变电站 500BIO01 模块故障，开关位置信号频繁跳变，后台无法准确判断设备状态，面临电网调度停机整改风险。原厂早已停产该型号，期货无货，停机单日损失超 40 万元。我们提供全套原装 500BIO01+1MRB200060-E 套件，上机前完成绝缘、总线通讯、通道全点位测试，当天发货隔日到场。现场直接插拔替换，接线无需改动，信号防抖恢复正常，总线通讯零丢包，电站顺利通过电网安全校验。后续客户储备多套备件，彻底解决停产型号供货难题。

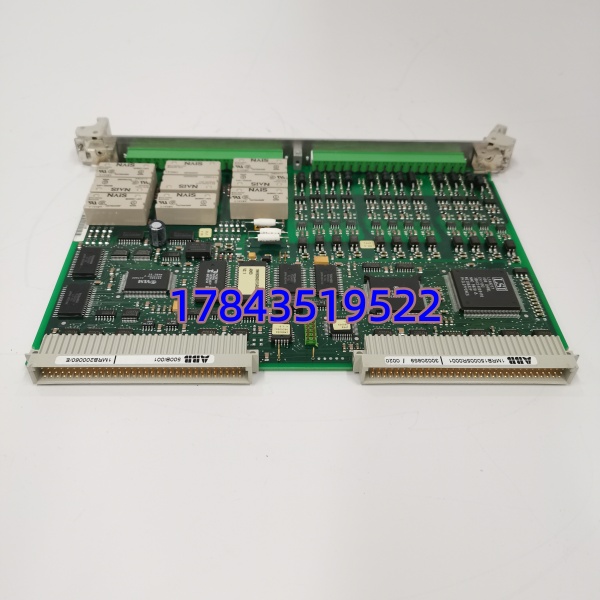

ABB 500BIO01 1MRB150005R0001 1MRB200060-E
核心卖点与差异化
- 原厂成套配对：500BIO01 与 1MRB200060-E 一一配套，总线适配零偏差，即插即用
- 全通道光电隔离：强弱电完全隔离，抵御高压浪涌与现场强电磁干扰
- 宽温耐用设计：-20~70℃稳定工作，适配户外柜、高温配电室恶劣环境
- 信号防抖精准：内置软件滤波，杜绝抖动误信号，保障电力保护动作可靠
- 停产库存现货：原厂全新存量备件，支持长期备货，规避断供停机风险
- 出厂全项检测：通电自检、总线通讯、绝缘耐压全覆盖，附带质检报告，质保 12 个月
