描述
产品深度介绍

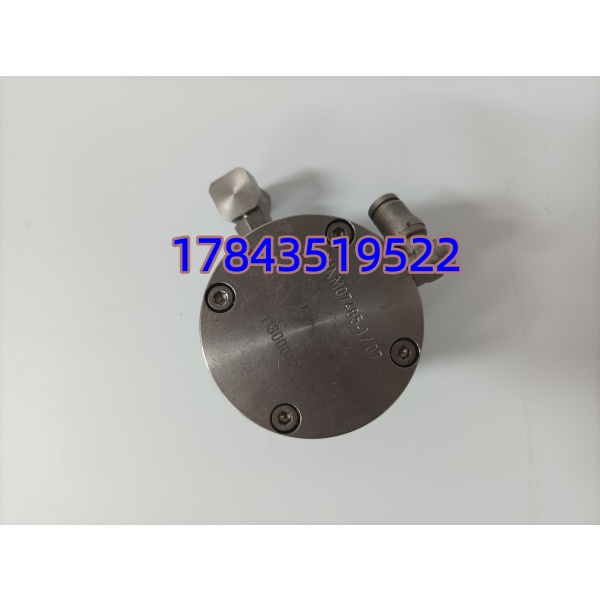

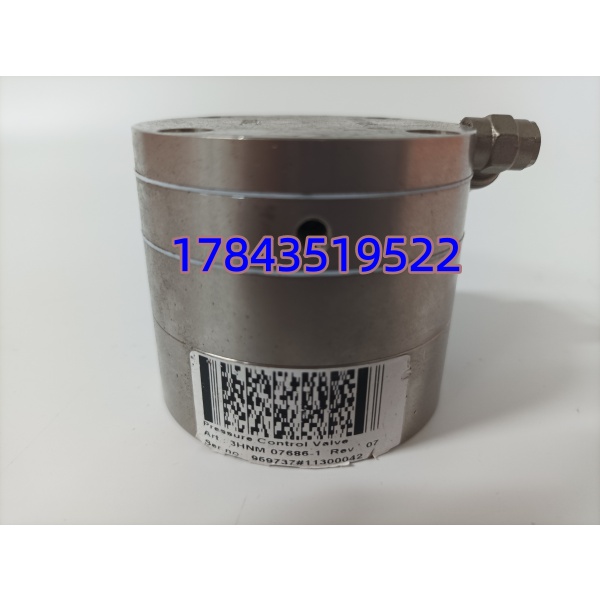

3HNM07686-1 是 ABB IRB5400 静电喷涂机器人标配内置涂料压力控制阀，直接集成在喷涂枪总成内部，接收机器人控制器输出的模拟量信号，实时微调涂料管路输出压力，保障工件喷涂膜厚均匀一致。阀体内部采用不锈钢阀芯搭配耐溶剂氟橡胶密封，长期接触油漆、稀释剂不会出现密封圈溶胀、涂料渗漏；电气比例闭环结构可跟随机器人运动轨迹动态调压，避免拐角、曲面位置出现流挂、薄喷缺陷。标准化一体式安装结构，无需改造机器人枪体机械结构即可原位替换；大量汽车涂装、家具喷涂存量 IRB5400 设备配套使用，原厂海外调货周期 8~12 周，现货阀体可快速完成更换，缩短产线停机调试时长。
应用场景与行业案例
工程痛点汽车整车、零部件涂装线大量使用 IRB5400 喷涂机器人，3HNM07686-1 调压阀密封老化、阀芯卡滞是高频故障。阀体失效后涂料压力波动剧烈，工件膜厚偏差超标，批量出现色差、流挂次品，整条喷涂产线需停机拆解枪体更换阀体，原厂货期长会造成产能损失。常备现货阀体可快速抢修恢复喷涂工艺稳定性。
典型应用场景
- 汽车整车涂装车间 – IRB5400 车身静电喷涂机器人面漆、色漆喷涂工位，闭环调压稳定车身曲面膜厚，降低色差不良率，适配防爆喷涂房工况。
- 汽车零部件喷涂 – 保险杠、轮毂自动喷涂线多色漆快速切换场景，阀体响应速度快，换色后压力快速稳定，减少试喷浪费油漆。
- 木质家具自动化喷涂产线水性木器漆喷涂专用，防腐阀体耐受水性漆酸碱介质，长期连续喷涂无渗漏。
- 金属工件静电粉末 / 溶剂漆喷涂金属工件高光泽面漆工艺，精准调压保障漆面均匀光泽，杜绝薄喷漏底缺陷。
- 工程机械配件涂装生产线大型构件长距离喷涂轨迹，动态调压适配远近喷涂距离，稳定雾化效果。
真实工程案例去年三季度，华东某整车厂面漆车间一台 IRB5400 机器人 3HNM07686-1 阀芯卡滞，涂料压力持续跳变，整车面漆色差不良率飙升至 12%，产线被迫降速停机检修。原厂反馈欧洲调货周期 10 周，整车订单交付压力巨大。采购紧急调取全新原装 3HNM07686-1，维修人员拆解喷涂枪原位替换阀体，匹配机器人程序压力参数后，喷涂膜厚恢复标准公差，色差不良率降至 0.3% 以内。项目后期一次性采购 4 块同型号调压阀作为喷涂工位常备备件，规避停产备件缺货导致批量次品损耗。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对 ABB 原厂外包装、阀体激光蚀刻型号序列号，匹配原厂装箱清单
- 批次核验：查询 ABB 机器人备件系统生产批次，确认原厂正规渠道货源，无翻新阀体、无二次拆装痕迹
- 外观全检：阀体无磕碰变形、进出口螺纹完好、氟橡胶密封圈无破损、电气接头无氧化腐蚀
- 附件核对：配套安装固定卡扣、密封垫片、原厂压力校准说明书齐全
2. 上机功能测试
- 测试工装：搭建模拟 IRB5400 喷涂枪压力测试台，配套比例控制气源、涂料模拟管路
- 气源调压自检：接入 4~6bar 标准压缩空气，核查电气比例信号响应无滞后
- 全区间压力测试：0~10bar 分段校准，输出压力与设定值偏差≤±0.1bar
- 介质密封浸泡测试：溶剂稀释剂浸泡 24 小时，无渗漏、密封圈无溶胀变形
- 连续老化测试：不间断循环调压 24 小时，阀芯无卡滞、压力无漂移
- 出具阀体压力检测报告，同步提供压力曲线测试视频供客户核验
3. 电气与机械参数检测
- 电气接线端子绝缘电阻：500V 摇表检测，阻值＞10 MΩ
- 进出口螺纹密封性水压测试，8bar 保压无渗漏
- 比例信号响应速度实测，切换压力调节无卡顿、超调量符合原厂标准
- 高低温循环测试：5~45℃区间反复调压，阀体性能无衰减
4. 硬件适配核验
- 记录阀体完整型号 3HNM07686-1，确认全系列 机型通用适配
- 拍照留存阀体蚀刻型号、序列号，归档完整检测档案备查
5. 终检防腐防潮包装
- 质检人员签字确认全部压力、密封、电气测试项合格
- 进出口螺纹加装保护堵头，阀体独立防潮防锈真空袋密封，外层加厚气泡膜缓冲防护
- 外包装粘贴 QC 合格标签，标注检测日期、完整型号 3HNM07686-1
