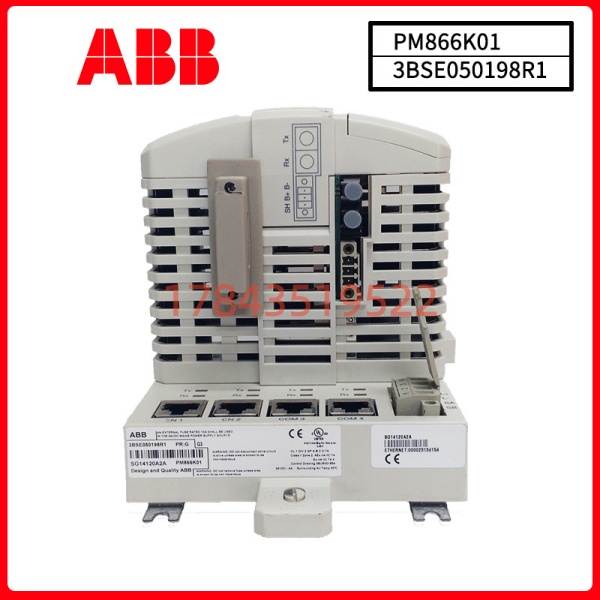

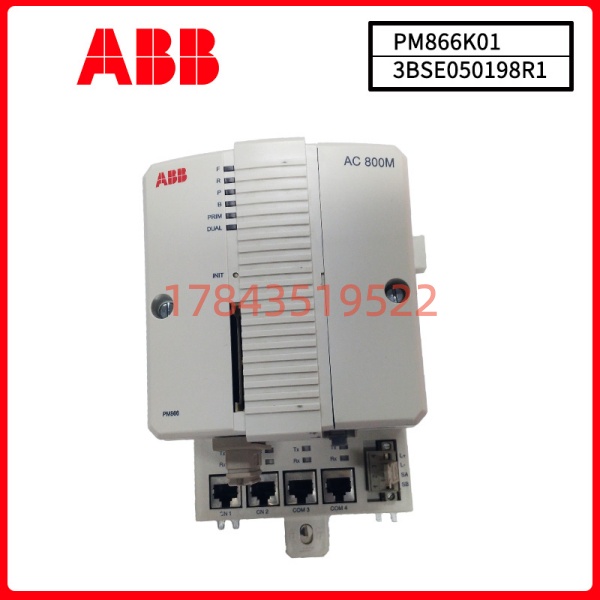

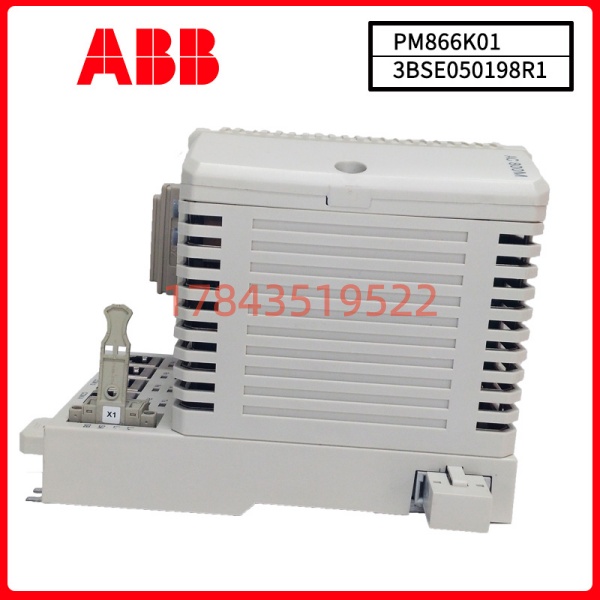

ABB 3BSE050198R1 PM866K01 | AC800M 高性能控制器

描述

关键技术规格

产品深度介绍

ABB PM866K01 (3BSE050198R1) 是 AC800M 系列中的高性能控制器，代表了 ABB 在 DCS 过程控制领域的核心处理能力。它不仅仅是一个 PLC，更是一个为复杂的连续和批次过程控制而优化的专用控制器。其强大的处理能力、可靠的冗余架构和开放的通信扩展性，使其成为大型流程工业（如炼油、化工、电力）中关键控制回路的首选大脑。

它的核心价值在于“性能”、“可靠性”和“开放性”。32MB 内存和高速处理器足以应对数千个 IO 点和复杂控制策略的实时运算。其毫秒级的热冗余切换能力，确保了控制任务在任何单点硬件故障下的连续性。通过丰富的 CEX 总线通信模块，它可以轻松接入几乎所有主流现场总线和工业以太网，构建一个真正开放、混合的控制系统。对于新建大型项目或现有系统升级，PM866K01 是平衡性能、可靠性和长期投资保护的坚实选择。

应用场景与工程痛点

在 DCS 控制室里，主控制器是绝对的“定海神针”。它一旦“卡死”或重启，意味着整个生产装置可能失控。PM866K01 这类高端控制器，就是为了彻底杜绝这种情况而设计的。我处理过最棘手的故障，是一个中型化工厂的非冗余控制器（非 PM866）因内存溢出导致“看门狗”复位，生产线停车 4 小时。事后分析，如果当时用的是 PM866K01 并配置了冗余，那次故障会在 100 毫秒内无感切换，操作员甚至不会在画面上看到一个报警闪烁。

典型应用场景：

1. 大型联合装置的主控制器

   在炼油厂的常减压、催化裂化，或化工园的乙烯裂解装置中，作为整个工艺单元的核心控制器。处理成千上万个模拟量和数字量信号，运行数百个 PID 控制回路和复杂的连锁逻辑。这里，冗余是必选项。

2. 电力行业的关键辅机与控制

   用于电厂锅炉的给水、燃烧控制，或汽轮机的 DEH 系统。这些应用对控制器的扫描周期和确定性有极高要求，PM866K01 的多任务处理能力和硬件性能能够满足毫秒级的控制需求。

3. 高速连续生产线

   如大型造纸机、连轧生产线。需要控制器在极短的周期内处理大量来自传动、传感器的数据，并进行快速的闭环调节。 的处理速度保证了控制的实时性和精度。

4. 复杂的批次处理与配方管理

   在制药、食品、精细化工行业，生产过程涉及复杂的阶段、步骤和配方切换。 强大的计算能力和大容量内存，可以流畅运行符合 ISA-88 标准的批次控制程序。

5. 老旧 DCS 系统的升级替代

   当老的 MOD 300、Advant 或早期 800xA 控制器面临停产、性能不足时， 是理想的升级平台。它可以通过仿真模式兼容老系统的部分逻辑，并通过新的通信模块接入原有 I/O 网络，实现平滑过渡。

技术避坑指南

高端控制器功能强大，但配置和使用的门槛也高。下面这些坑，是调试和维护 时最容易栽跟头的地方，有些甚至是“手册上不会写”的经验。

1. 冗余配置的“阿喀琉斯之踵”——同步网络

• 坑在哪：冗余控制器之间通过专用的同步光纤（或电缆）交换数据，实现内存同步。如果这条链路距离超长、光纤质量差、或接口脏污，会导致同步误差累积，最终引发“同步丢失”故障，迫使系统切换或降级为单机运行。
• 怎么避：
  1. 严格遵循手册规定的同步链路最大距离（通常光纤≤1000米）。
  2. 使用高质量的光纤和连接器，上机前清洁光纤端面。
  3. 在 Control Builder 中监控“同步状态”和“同步误差”，将其作为日常巡检的关键参数。一旦发现误差持续增长，必须立即排查同步链路。

2. 内存估算不足与程序优化缺失

• 坑在哪：项目初期，只粗略计算了 I/O 点数，就选了 。编程时，大量使用全局数组、字符串操作、频繁创建临时变量。程序下载后，内存占用直接冲到 90% 以上，系统虽然能跑，但余量不足，任何微小的改动或未来扩展都可能引发内存溢出，导致控制器停机。
• 怎么避：
  1. 在项目设计阶段，进行详细的内存需求估算，包括程序代码、数据变量、通信缓存、操作系统开销等，并预留至少 30%-40% 的裕量。
  2. 优化程序：避免在快速循环任务中使用动态内存分配；合理使用 RETAIN属性，非保持变量尽量用局部变量；优化数组和结构体的大小。
  3. 定期监控：在上位机画面上增加控制器内存使用率的显示和报警。

3. 任务周期设置不合理

• 坑在哪：把所有程序都塞进一个默认的快速任务（如 100ms）里。导致这个任务负荷过重，周期执行时间波动大，影响了控制的确定性。或者，为一些不重要的慢速逻辑（如每小时统计）也设置了短周期，白白浪费 CPU 资源。
• 怎么避：
  1. 采用多任务分级：根据控制的实时性要求，设置不同周期的任务。例如：
     • 1-10ms：超高速控制（如伺服）
     • 10-50ms：PID 调节、联锁逻辑
     • 100-500ms：一般顺序控制
     • 1s 以上：数据记录、通讯处理
  2. 监控任务执行时间：确保每个任务的实际执行时间不超过其设定周期的 70%。

4. 固件版本与工程软件不匹配

• 坑在哪：你用 Control Builder V5.1 SP3 打开了一个老项目，然后连上一个固件版本是 V6.0 的新 。软件可能会提示不兼容，无法下载，或者下载后出现不可预知的行为。
• 怎么避：
  1. 项目管理的第一原则：备份项目时，必须同时记录Control Builder 版本和控制器固件版本。
  2. 升级或更换控制器时，首要任务是确认固件匹配。如果不匹配，需联系原厂或供应商，评估是升级工程软件还是降级控制器固件。切勿强行操作。

5. 接地与电源的“老生常谈”

• 坑在哪：以为控制器这么高级的设备，对电源不敏感。结果控制柜接地不良，或与变频器等大功率设备共用电源，导致控制器因电源噪声而偶发性死机或通讯异常。
• 怎么避：
  1. 为控制器机架提供独立、干净、隔离的 24V 电源，并保证足够的功率裕量。
  2. 机柜接地必须可靠，使用短粗的铜排连接大地。
  3. 在控制器电源入口处增加电源滤波器，这是成本最低的“保险”。
