描述
产品详情
・型号：PFEA112‑65，订货号 3BSE050091R65・品牌：ABB・系列：PFEA Pressductor 张力测量系统
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件标识 | PFEA112‑65，订货号 3BSE050091R65 |
| 传感器输入 | 双通道，适配 ABB PRT 径向张力称重传感器 |
| 通讯接口 | Profibus‑DP，支持总线读取张力、报警参数 |
| 模拟输出 | 4‑20mA、0‑10V 张力信号输出 |
| 供电 | DC24V（18‑32VDC） |
| 防护等级 | IP65，可直接安装于设备机身外侧 |
| 显示操作 | 本机 LCD 显示屏、按键本地参数设置 |
| 测量精度 | 以原厂手册为准 |
| 工作温度 | -20℃ ~ +60℃（以原厂手册为准） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 安装方式 | 壁挂安装，整机独立外壳，不插入 PLC 机架 |
| 生命周期 | 原厂停产，市面流通库存件、拆机备件 |
产品介绍

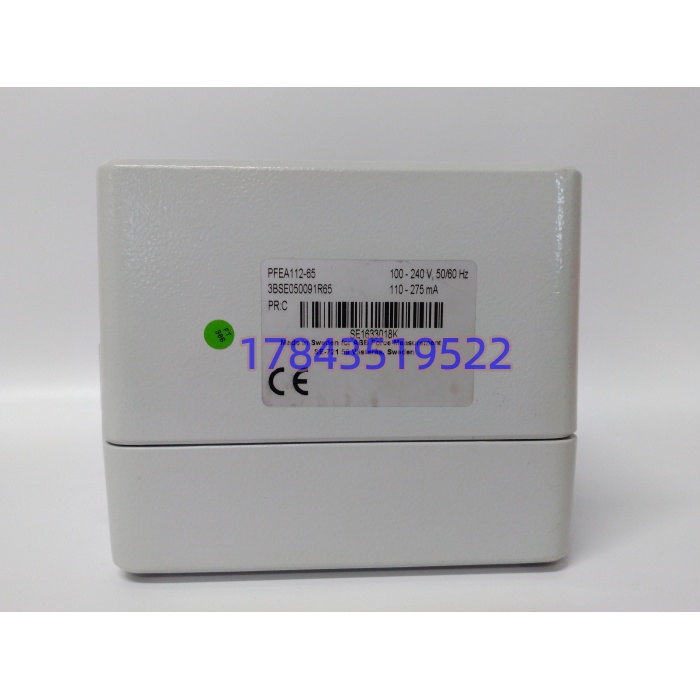

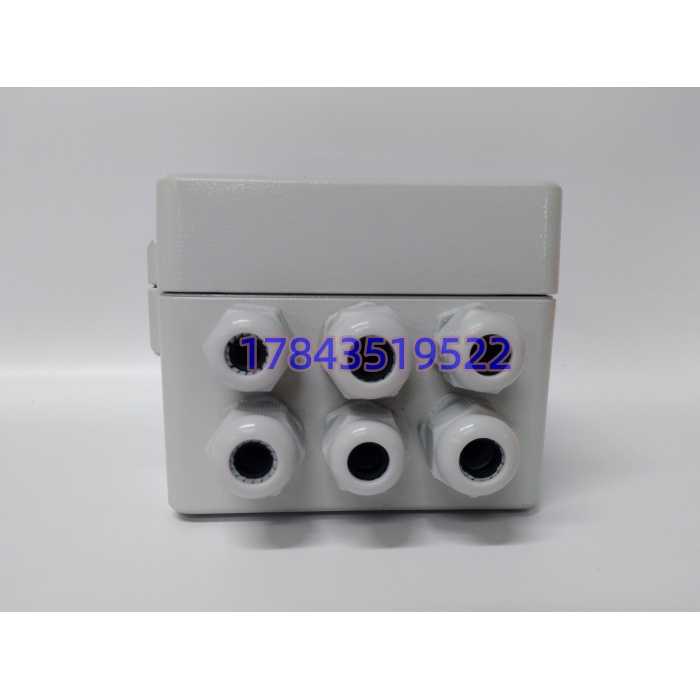

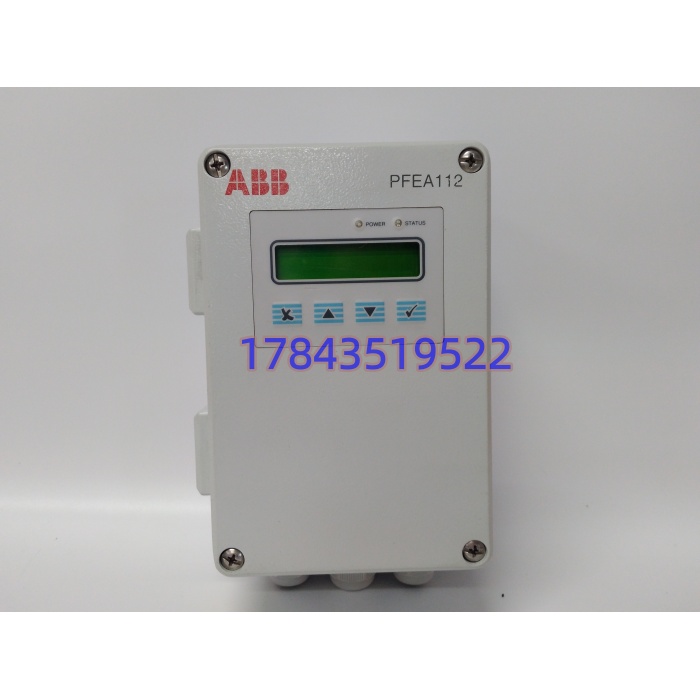

PFEA112‑65（3BSE050091R65）是 ABB Pressductor 张力系统的信号处理整机，接收辊子上 PRT 张力传感器的毫伏级微弱信号，做放大滤波运算，一方面本机显示张力数值，另一方面输出模拟信号或者通过 Profibus‑DP 上传给 PLC、传动控制器，构成卷材恒张力闭环控制回路。
坦白讲，同系列有 PFEA111，不带 Profibus‑DP 接口，外形接近，很容易买错。市面货源以拆机备件为主；高频故障：电源回路电容老化、DP 通讯芯片损坏、传感器输入通道漂移；屏幕可以显示数值，不等于 DP 总线、模拟输出通道都正常。更换备件之后，需要重新做传感器零点、量程标定，直接上机会造成张力读数偏差。
应用场景与行业案例
痛点切入：我在现场遇到过，这台单元一旦故障，整条卷材生产线张力闭环失效，材料起皱、断料，直接造成大批量废品。很多老造纸、薄膜、铝箔生产线还在使用这套硬件，原厂不再提供新品；备件更换后忘记重新标定传感器，生产出来的产品持续不良，排查耗费大量时间。
典型场景
- 造纸复卷生产线：纸卷开卷、复卷过程张力监测与闭环调节。
- 塑料薄膜涂布分切设备：薄膜卷材张力稳定，减少拉伸起皱缺陷。
- 金属箔材加工产线：铝箔、薄带分切，防止带材拉伸变形。
- 印刷包装生产线：凹印、复合设备，保障套印精度。
真实案例某薄膜涂布生产线，PFEA112‑65 出现模拟输出漂移，张力闭环不稳定，薄膜频繁出现褶皱。维护人员直接换上一台拆机 PFEA112‑65，上电屏幕有张力读数，直接开机生产，成品缺陷依旧。排查发现没有做传感器零点与量程标定，新模块参数沿用默认值，和现场 PRT 传感器不匹配。完成传感器标定，校验 Profibus‑DP 总线数据与模拟输出，闭环张力恢复稳定，产品不良问题消除。事后运维定规矩：该型号备件入库，上机必须完整执行传感器标定流程，不能只看本机显示读数。
