描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整零件编号 | PFEA112-20 / 3BSE050091R20 |
| 适配传感器量程 | 200N PFTL 系列张力测力传感器 |
| 测力输入通道 | 2 路独立传感器毫伏信号输入 |
| 传感器励磁 | 330Hz、0.5A 交流激励供电 |
| 运算模式 | 总张力（A+B）、差张力（A-B）双模式可切换 |
| 模拟量输出 | 隔离 4-20mA、0-10V 双可选，DIP 拨码切换 |
| 总线通讯 | Profibus DP V0/V1，最高 12Mbps，自带 DB9 接口 |
| 面板配置 | 2×16 字符背光 LCD、4 按键就地校准 / 参数设置 |
| 供电规格 | DC24V ±10%，整机额定功耗 5W |
| 线性测量精度 | 满量程 ±0.05%，抗振动数字滤波可调 |
| 自诊断功能 | 传感器断线、信号超限、供电故障、总线离线 LED 告警 |
| 安装方式 | 标准 35mm DIN 导轨卡扣式安装 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%–95%，无冷凝水汽 |
| 防护等级 | IP20（控制柜内安装） |
| MTBF | ＞500000 小时 |
| 配套上位工具 | ABB Tension Tool 调试软件 |

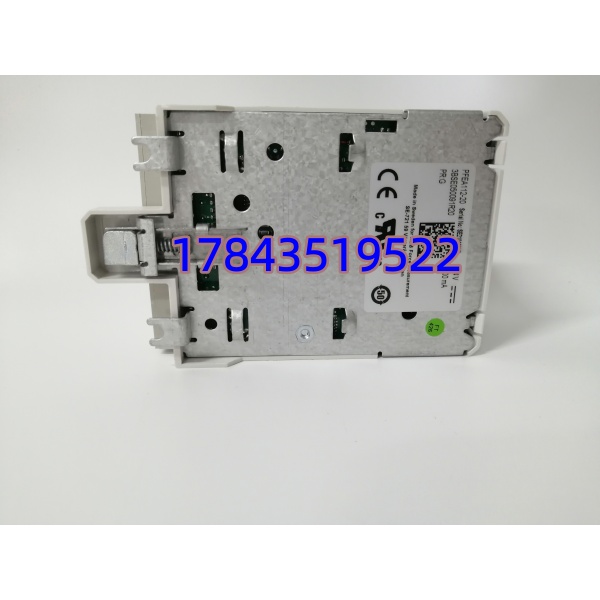

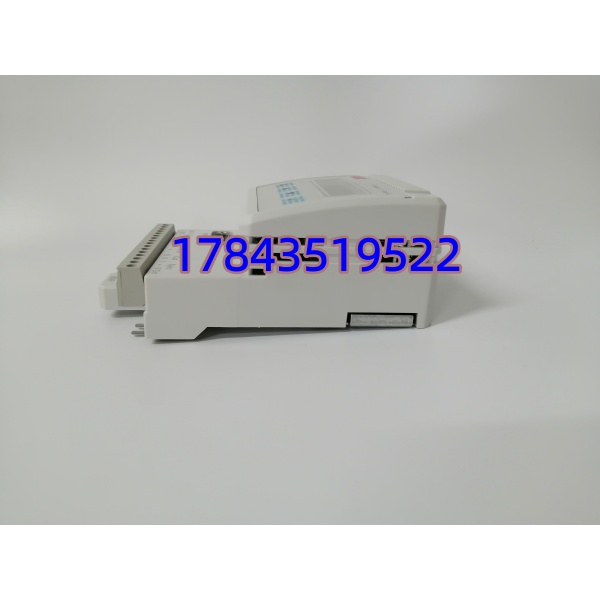

产品深度介绍
ABB PFEA112-20 3BSE050091R20 是卷材行业专用双通道高精度张力变送器，专门配套 200N 规格 PFTL 张力测力传感器，是造纸、薄膜、金属箔生产线张力闭环控制的核心信号处理硬件。模块双路独立采集左右测力辊传感器微弱毫伏信号，内部 32 位处理器高速运算，支持总张力、摆辊差张力两种计算模式，内置多级数字滤波，可滤除产线振动、变频器电磁干扰带来的信号杂波，输出稳定标准模拟信号给到传动变频器做闭环调速。正面集成液晶面板与操作按键，无需外接电脑即可完成传感器零点校准、量程标定、滤波参数修改；标配 Profibus DP 总线，可将实时张力、故障代码、运行参数上传至 800xA、Quantum 等主流 DCS/PLC 系统，实现远程监控与故障溯源。DIN 导轨紧凑安装，更换无需改动机柜布线，多用于存量造纸、锂电隔膜、铝箔分切产线备件替换、张力控制系统技改扩容场景。
应用场景与行业案例
工程痛点描述造纸、薄膜、锂电行业在用 PFEA112 系列服役周期普遍超 10 年，原厂 3BSE050091R20 订货周期 2–3 个月。张力模块老化后会出现张力数值跳变、传感器断线无告警、DP 总线持续离线；张力调节失控极易造成薄膜拉伸、纸幅断带、箔材褶皱，大幅提升废品率。若混用 PFEA112-65（650N 量程）模块，量程参数不匹配，张力测量数值完全失真，闭环调节彻底失效。
典型应用场景
- 制浆造纸行业 – 复卷机、涂布机、分切机纸幅走料全程张力实时监测闭环，稳定控制纸张松紧度，杜绝断纸、厚薄不均，适配车间高湿粉尘环境。
- 锂电隔膜 / 塑料薄膜生产线 – 拉伸、分切、收放卷工段超薄隔膜精密张力控制，防止膜材拉伸变形、收卷褶皱，高速产线抗变频干扰稳定采样。
- 金属铝箔 / 不锈钢冷轧生产线 – 酸洗、分切机组薄带材差张力运算，实时调整辊速平衡两侧拉力，避免箔材跑偏、撕裂。
- 印刷软包装行业 – 凹印、复合、制袋设备多层薄膜复合张力同步调节，保障套印精度，降低印刷错位废品。
- 纺织无纺布生产线 – 纺粘、热轧卷取工段纤维卷材低张力稳定控制，防止布料拉伸变形，24 小时连续无人值守运行。
真实现场案例去年三季度，广东某锂电隔膜分切产线 PFEA112-20 张力模块故障，张力数值持续剧烈跳变，隔膜频繁拉伸报废，生产线被迫降速减产。原厂备件交货周期 72 天，运维紧急调取 3BSE050091R20 全新原装现货，更换前完整记录 DIP 滤波拨码、传感器零点校准参数、DP 总线地址。短时停机导轨拆装更换，面板一键完成传感器标定，张力数值恢复平稳，产线恢复高速稳定生产。项目结束后该厂储备 2 块同款 PFEA112-20，纳入隔膜分切工段一级常备张力备件清单。
