产品深度介绍

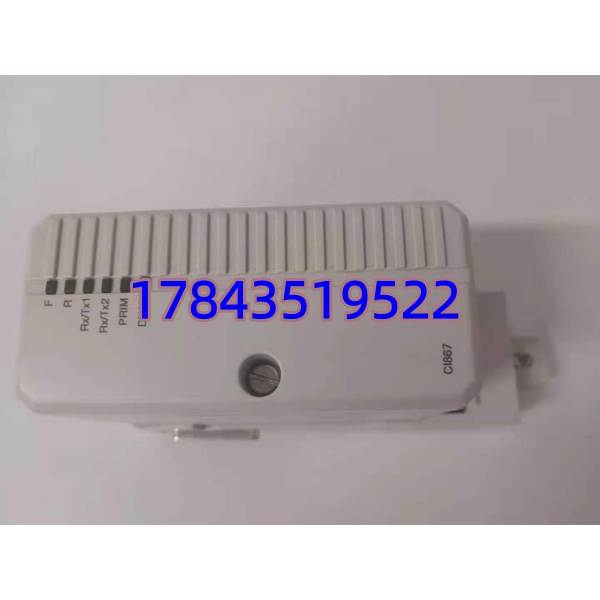

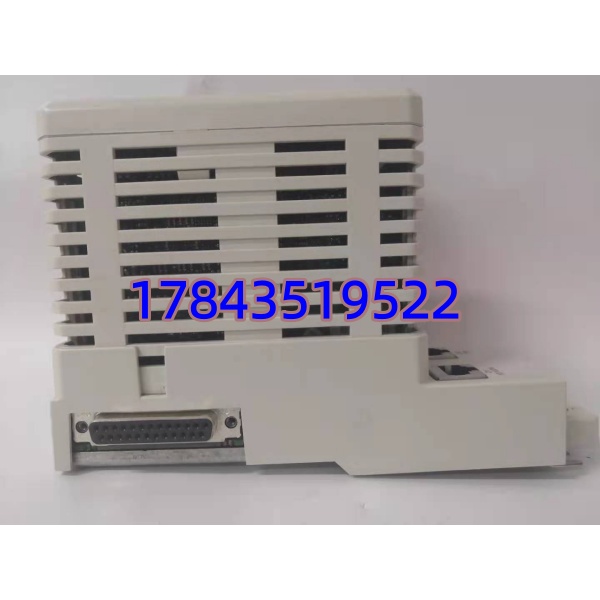

ABB CI867K01（3BSE043660R1）是 AC800M/800xA 平台专用 Modbus TCP 通讯单元，必须搭配 TP867 底座组成完整通讯组件，通过 CEX 高速背板总线和主控 CPU 交互数据。模块搭载独立专用协处理器，全部 Modbus 读写任务独立运行，不会占用主控运算资源，保障逻辑扫描周期稳定不跳变。配备两路电气隔离 RJ45 以太网通道，支持 Modbus TCP 主站、从站双模式，可同时对接多台第三方仪表、变频设备、RTU。硬件支持模块级冗余配置，单卡故障时备用卡无缝接管通讯；整机支持在线热插拔，冗余工况下更换无需停机，适配连续生产装置。自带 ESD 防护电路，耐受厂区变频器、大功率电机带来的电磁干扰，是老旧系统扩容、多品牌设备对接的主流替换备件。
关键技术规格

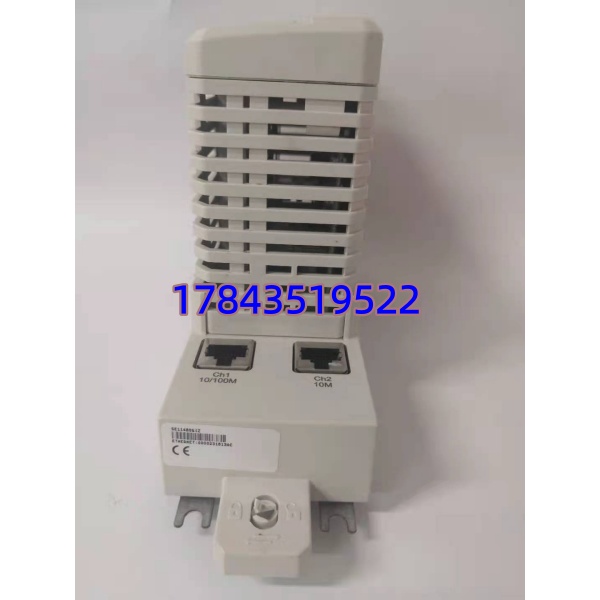

| 参数项 | 技术指标 |
|---|---|
| 完整成套配置 | CI867K01 通讯卡 + TP867 安装底座，物料号 3BSE043660R1 |
| 适配系统 | AC800M 标准控制器、ABB System 800xA DCS 平台 |
| 通讯协议 | Modbus TCP（Client/Server 主从兼容）、Modbus RTU over TCP |
| 以太网接口 | 2 路隔离 RJ45；通道 1：10/100Mbps 全双工，通道 2：10Mbps 半双工，1.5kV 电气隔离 |
| 并发连接上限 | 合计最多 8 路 TCP 并发连接，可轮询 70 台现场从站设备 |
| 背板总线 | CEX 高速控制器扩展总线，单 CPU 最多挂载 12 块 CI 系列通讯卡 |
| 冗余能力 | 支持双模块硬件冗余，故障自动无扰切换 |
| 维护特性 | 完整冗余组态下支持不停机热插拔更换 |
| 供电规格 | 机架背板 24V DC 馈电，典型功耗 160 mA |
| 整机尺寸 | 宽 59 mm × 高 185 mm × 深 127.5 mm，含底座净重 0.7 kg |
| 工作温度 | 0 ℃ ~ +55 ℃ |
| 存储温度 | -40 ℃ ~ +70 ℃ |
| 防护等级 | IP20，仅控制柜内部安装 |
| 合规认证 | CE、UL、RoHS、船级社 DNV-GL 海事认证 |
应用场景与行业案例
该通讯模块是 DCS 与第三方设备的数据桥梁，模块失效后全厂温度、压力、变频转速等第三方测点全部失联，中控无法远程调节辅机参数，只能就地人工操作，增加误操作风险。
典型应用场景：
- 火力发电厂 – 锅炉辅控 800xA 系统对接循环水泵、引风机变频器、烟气在线监测仪表，实时采集转速、烟气浓度数据，远程下发频率调节指令。
- 石油炼化装置 – 精馏塔工艺 DCS接入现场压力 / 温度变送器、可燃气体探测主机，统一上传第三方测点至 800xA 操作画面。
- 冶金轧钢车间 – 传动变频集成控制多台大功率轧机变频设备通过 Modbus TCP 接入 AC800M，实现全线转速同步协调控制。
- 城市污水处理厂 – 曝气、加药成套设备第三方 PLC 成套加药机组通过 CI867K01 对接主控，远程自动调节药剂投加量。
真实案例：中部某化工园区精馏装置 800xA 系统单块 CI867K01 通讯卡老化离线，16 台变频进料泵测点全部黑屏，运维只能现场手动调节阀门，工艺波动频繁。原厂常规调货周期 5 个工作日，长时间无远程监控存在超压隐患。采购我方成套现货，次日送达厂区，冗余模式不停机完成更换，所有变频、仪表数据实时恢复上传，后续企业储备两块同款模块用于扩容与应急。
