描述
产品详情

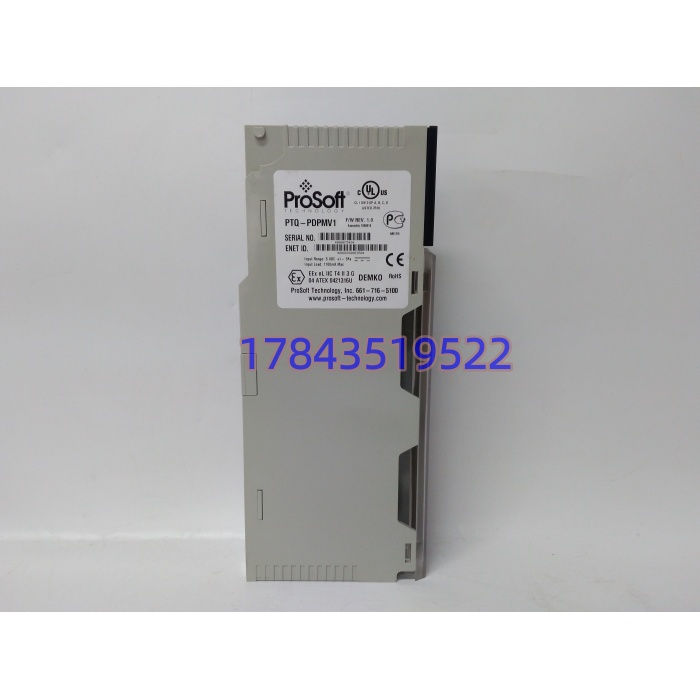

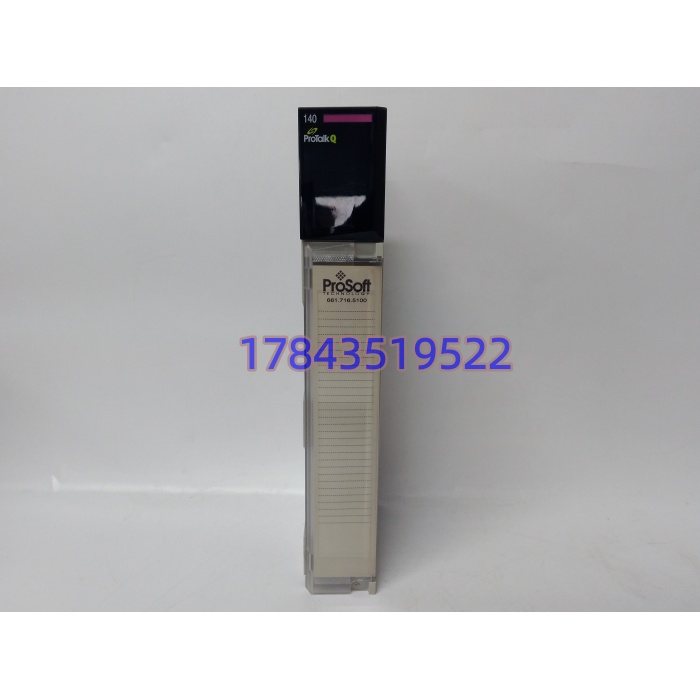

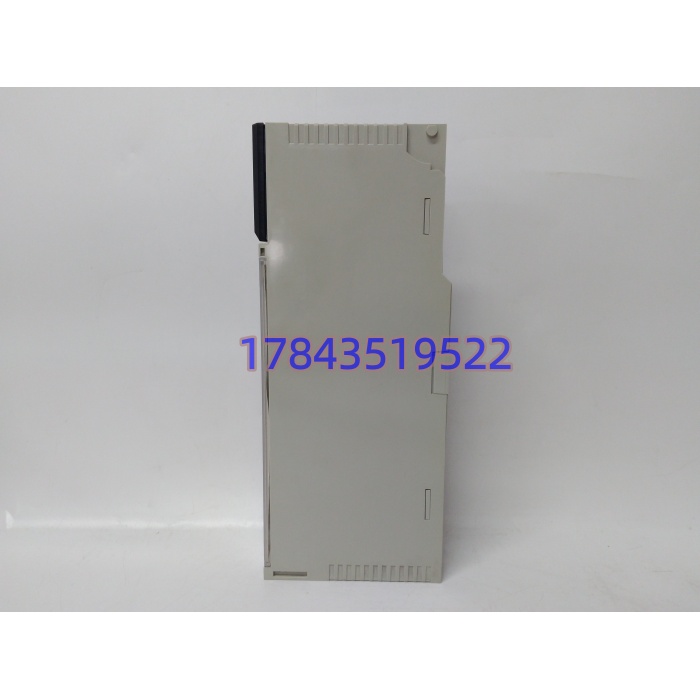

・型号：PTQ‑PDPMV1・品牌：ProSoft Technology・系列：ProTalk‑Q（适配施耐德 Quantum）
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 适配机架 | 施耐德 Quantum PLC 机架，单槽占用 |
| 协议标准 | PROFIBUS‑DP V0 / DPV1，符合 IEC 61158 |
| DP 接口 | 电气隔离 DB9 母口，波特率 9.6k‑12Mbps |
| 调试接口 | RJ45 以太网口，用于 PCB 软件配置、诊断 |
| 最大从站 | 带中继器最多 125 台 DP 从站 |
| 单从站数据 | 输入 244 字节、输出 244 字节上限，以手册为准 |
| 冗余支持 | 适配 Quantum SE 140 671 热备 CPU，支持模块热备模式 |
| 配置软件 | ProSoft Configuration Builder（PCB） |
| PLC 编程软件 | Unity Pro、Concept 等 Quantum 工具软件 |
| 背板耗电 | 最大 1100mA @5VDC，机架背板供电 |
| 工作温度 | 0℃～60℃，控制柜无凝露工况 |
| 存储温度 | -40℃～+85℃ |
| 防护等级 | IP20，柜体内部使用 |
| 生命周期 | 原厂停产 Last‑time‑buy 已关闭；货源为库存尾货、拆机实测备件 |
产品介绍
PTQ‑PDPMV1 是 ProSoft 为施耐德 Quantum 平台开发的智能 DP 主站模块，解决老款 Quantum PLC 缺少原生 PROFIBUS‑DP 主站能力的问题，变频器、远程 IO、DP‑PA 仪表全部挂在此模块下完成数据交互，模块和 PLC 之间走背板交换寄存器数据，不会拖慢 PLC 扫描周期。
坦白讲，现场不少通讯故障不是模块硬件损坏，而是 DP 总线终端电阻缺失、接地环路干扰、从站地址冲突。PTQ‑PDPMV1 只能用在 Quantum 机架，和 ControlLogix 平台 MVI56‑PDPMV1 硬件完全不一样，不能直接互换。整套系统改造更换 PLC 代价高，很多化工、冶金存量项目选择储备拆机备件应急。
应用场景与行业案例
痛点切入：化工、冶金大量老 Quantum 项目依靠该模块驱动整条 PROFIBUS‑DP 总线。一旦模块异常，整条 DP 网络全部中断，变频器、仪表、远程 IO 全部失联，直接触发工艺停机。该型号停产多年，现货不多，紧急寻货周期 35‑60 天。
典型场景
- 化工厂 Quantum DCS 系统，连接多台 DP 通讯变频器，控制泵、压缩机类负载。
- 冶金生产线，DP 总线接入大量远程 I/O 与工艺仪表，采集现场点位。
- 油气处理装置，通过 DP/PA 耦合器接入 PROFIBUS‑PA 压力、流量变送器。
- 工厂 MRO 备件库，老系统无改造预算，做故障应急替换储备。
真实案例：某化工合成车间 Quantum 系统 PTQ‑PDPMV1 模块网口硬件损坏，整条 DP 总线离线，所有变频器全部失联，装置紧急降负荷。仓库没有同型号备件，市场寻货 43 天。等待备件期间，装置产能受限，运维人员只能依靠本地面板手动操作部分设备。更换同型号模块，导入原有 PCB 配置工程，DP 总线所有从站全部上线，装置恢复自动控制。事后设备部门将该型号归入 B 类备件。
