描述
产品深度介绍

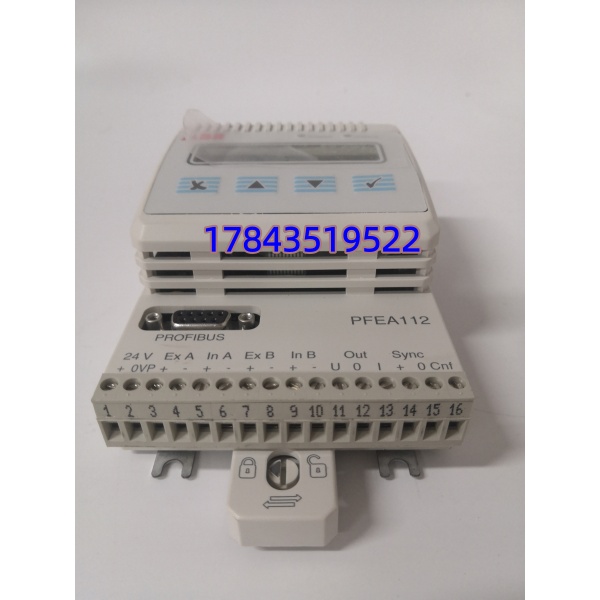

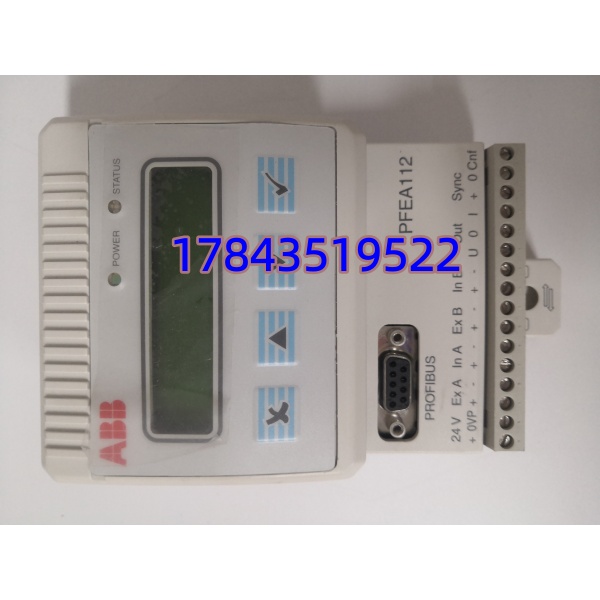

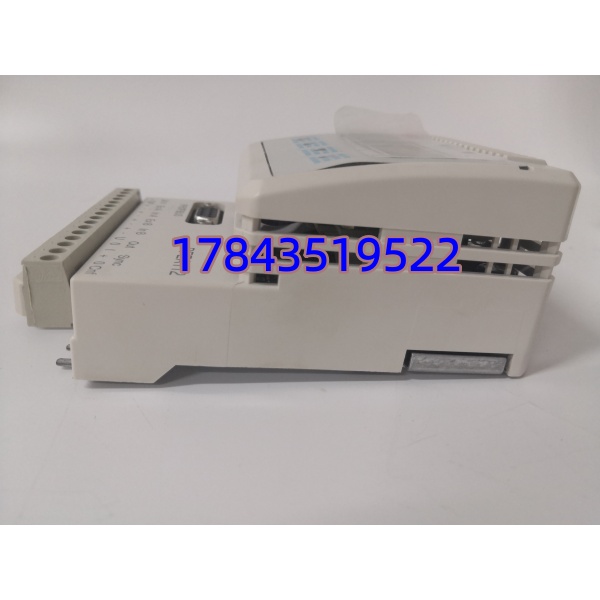

PFEA112-20（3BSE030369R0020）是 ABB 面向卷材行业推出的双通道张力专用控制器，适配造纸、锂电隔膜、光学膜、铜箔分切、印刷整经设备，搭配 PFCL、PFTL 系列桥式张力压头使用。模块输出 330Hz 交流激励给压头，放大两路微弱毫伏张力信号，内置多级数字滤波抑制电机、变频器电磁干扰；自带面板按键与 2×16 字符显示屏，可本地标定量程、设置 PID 参数、切换张力单位。搭载 Profibus-DP 总线接口，可将实时张力、故障代码上传 PLC，同时提供多路模拟量输出驱动磁粉制动器、变频收卷系统，DIN 标准导轨安装，IP20 防护适配控制室机柜，是卷材产线故障率最高的核心更换备件。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料号 | 3BSE030369R0020，型号 PFEA112-20 |
| 适配张力传感器 | ABB PFCL、PFTL 系列桥式应变压头 |
| 输入通道 | 2 路独立压头测量输入 |
| 压头激励信号 | 0.5 A rms，330 Hz 交流激励 |
| 供电规格 | DC 24 V（18–36 V 宽压适配） |
| 整机功耗 | 典型 5 W，最大 7.5 W |
| 通讯接口 | Profibus-DP（9 针 DB 公头） |
| 模拟输出 | 0–10 V 电压 / 4–20 mA 电流可选 |
| 操作面板 | 2 行 16 字符 LCD，功能操作按键 |
| 安装方式 | 35 mm 标准 DIN 导轨卡扣式 |
| 外形尺寸 | 宽 22.5 mm × 高 115 mm × 深 120 mm |
| 工作温度区间 | 5 ℃ ~ 55 ℃ |
| 存储温区 | -20 ℃ ~ +60 ℃ |
| 防护等级 | IP20（仅机柜内安装） |
| 适配工艺 | 造纸复卷、锂电隔膜、薄膜分切、金属箔轧制、纺织印染 |
技术避坑指南
1. 固件版本跨代总线参数不兼容问题：新旧放大器固件差距过大，Profibus 总线握手失败，PLC 无法读取张力数据，整条产线闭环张力调节失效避坑：更换前读取旧模块固件版本，采购时同步确认库存模块固件兼容区间；版本相差 2 代以上需现场重新配置总线报文参数。真实案例：某锂电隔膜分切机更换同型号张力模块未核对固件，全线张力失控薄膜频繁断膜，停机调试 2 天才定位版本冲突。
2. 两路压头信号线通道互换问题：左右压头线缆接反，卷材左右张力数值颠倒，纠偏、锥度控制逻辑完全错乱，卷材出现单边褶皱避坑：拆机时分 A/B 通道单独标记屏蔽线，新模块接线严格对照旧设备照片，禁止凭经验随意对接。提醒：双通道对称卷材产线，通道接反会直接造成批量次品，拍照标记是最简规避手段。
3. 屏蔽线缆两端同时接地形成地环路问题：控制柜、压头现场两端屏蔽层全部接地，地电位差产生环路电流，张力数值持续大幅跳变，无法稳定控制避坑：张力屏蔽双绞线仅在 PFEA112 控制柜侧单端接地，现场压头端屏蔽层悬空不接地。
4. 静电击穿压头激励采集芯片问题：车间干燥环境未佩戴防静电手环，裸手触碰电路板，上电后单路或两路压头无激励信号，张力读数归零避坑：全程佩戴防静电手环，操作台面铺设防静电垫；禁止直接触摸 PCB 背面铜箔、激励放大芯片。实例：运维人员无防护插拔模块，两路压头采集通道全部失效，备件采购周期 7 周，产线停工延误订单。
5. 物料后缀混淆无法直接替换问题：3BSE030369R0020 与 3BSE030369R200 固件、总线底层协议存在差异，上机后总线频繁掉线、PID 调节振荡严重避坑：采购必须提供完整物料编码 3BSE030369R0020，不可简写 PFEA112-20，避免产线张力调节不稳定。
