描述
产品详情

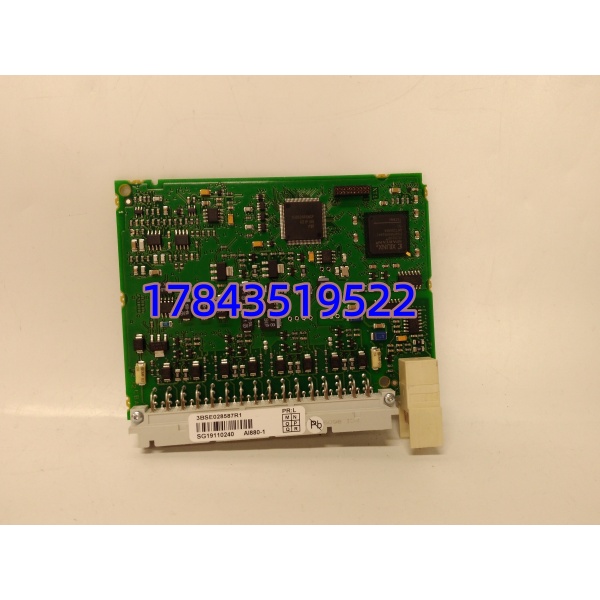

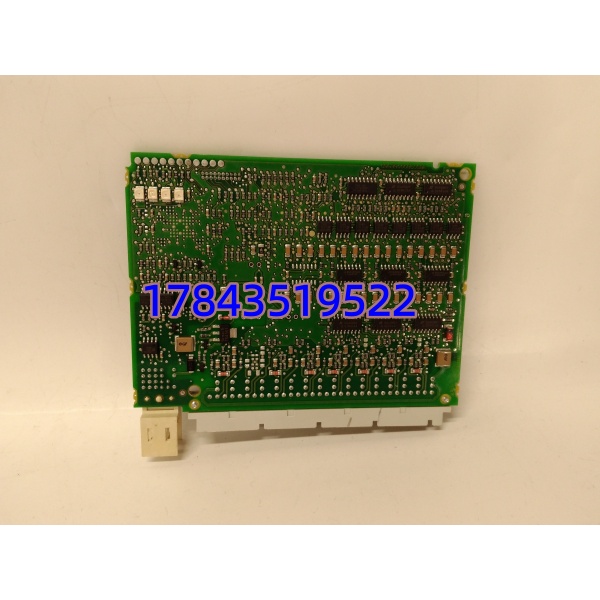

・型号：AI880-1（物料号 3BSE028587R1）
・品牌：ABB
・系列：S800 分布式 I/O，适配 800xA 控制系统
技术参数
| 参数项 | 规格数值 |
|---|---|
| 采集通道 | 8 路差分模拟输入 |
| AD 转换分辨率 | 16 位 |
| 支持信号类型 | 4–20mA、±20V 电压、热电偶、电阻信号，兼容 HART 协议 |
| 通道隔离耐压 | 通道与背板 500VAC 绝缘耐压 |
| 满量程基础精度 | ±0.1%FS |
| 工频共模抑制比 | 50/60Hz＞40dB |
| 单通道更新周期 | 10~250ms 软件可组态 |
| 安全认证 | IEC 61508 SIL3，TÜV 认证 |
| 供电规格 | 24VDC，工作区间 19.2~31.2VDC，最大功耗 2.4W |
| 环境工作温度 | -20℃ ~ +60℃，存储 – 40℃~+85℃ |
| 电磁兼容标准 | IEC 61000-6-2 工业抗扰、ISA G3 |
| 配套端子单元 | TU810/TU812/TU830/TU838 系列底座 |
| 严格来说，固件限制 | 固件低于 v3.1 版本无法完整读取 HART 设备诊断参数 |
| 最大现场线缆长度 | 600 米屏蔽线缆 |
产品介绍
化工、电厂安全回路改造项目里，普通 AI810 单端输入卡极易受变频器、大功率电机工频干扰，出现液位、压力测点跳变误触发联锁停机。AI880-1 采用全差分隔离通道架构，在煤化工合成装置现场对比实测，同等强电磁环境下信号漂移量比普通采集模块降低 75%，大幅减少非计划停车频次。
原厂出厂执行 48 小时高低温循环老化与绝缘耐压抽检，根据 ABB 官方 Datasheet 3BSE038415 标准文档，模块支持单卡独立运行或双卡冗余容错组态，内置变送器限流保护，现场无需额外加装信号隔离栅，压缩机柜布线与备件采购成本；该模块存在明确适用边界，单纯普通非安全级测点采购性价比偏低，16 位高精度、SIL3 安全冗余功能会完全闲置，可选用经济型 AI810 模块替代。
替换与升级建议
- ✅ 直接替换：同物料 3BSE028587R1 全新 AI880-1 插槽、背板总线、端子底座完全通用，原有 800xA 组态文件直接复用，更换停机工时 0.4 小时，无配套辅材支出。
- ⚠️ 软件兼容（需重新组态 HART 参数）：AI880A（新款衍生型号） 硬件插槽尺寸一致，SIL3 等级不变，但 HART 轮询周期算法更新，导入旧工程后需重新配置仪表诊断上报逻辑，调试工时 2 小时左右，底座 TU 系列可通用无需更换。
- ❌ 硬件不兼容：AI810、AI820 通用模拟输入卡 仅 12 位采集精度，无差分隔离与 SIL 安全架构，背板总线寻址逻辑存在差异，替换后安全回路无法通过 TÜV 安全验算，如需实现同等安全等级，必须额外加装安全表决单元，整体改造成本为单块 AI880-1 的 2.6 倍，安全联锁场景禁止替换。
