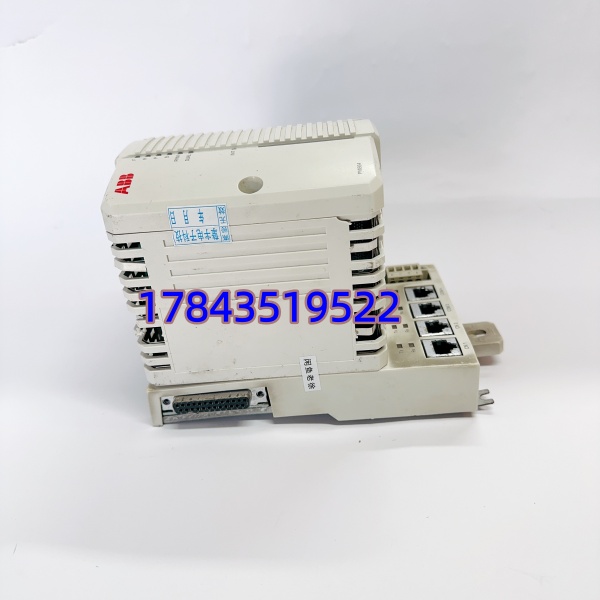

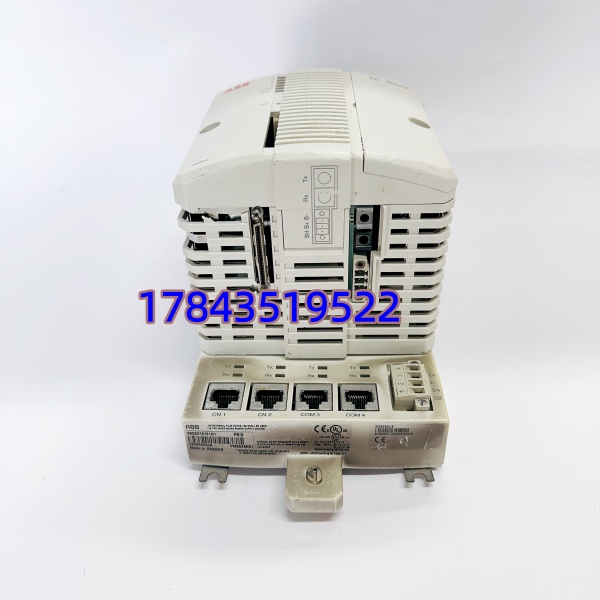

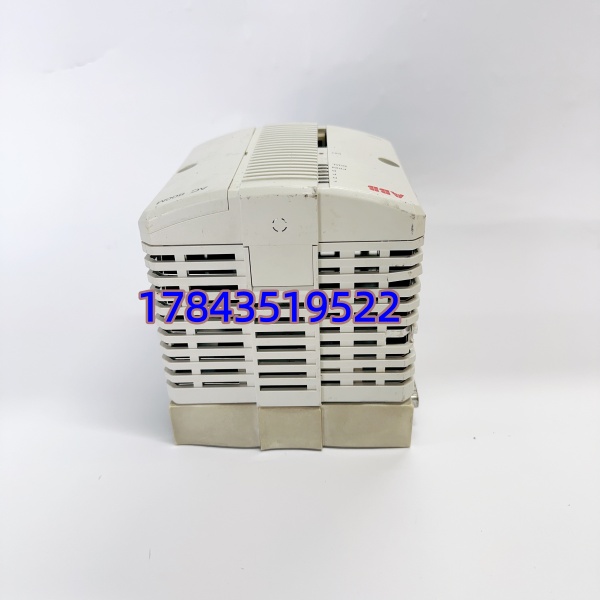

ABB 3BSE018161R1（PM864AK01）是 AC800M 系列的标准型 CPU 模块，作为 DCS 与 PLC 系统的核心控制单元，广泛应用于电力、石化、冶金等流程工业。
搭载 96MHz 工业级处理器，具备0.15ms/1000 布尔运算高速处理能力，内置 32MB 内存与双冗余以太网端口，支持 PROFIBUS DP、Modbus TCP 等协议，满足高可靠性与实时性控制需求。采用 IP20 防护设计，支持 DIN 导轨安装，适配 800xA Control Builder 编程软件，兼容 S800 I/O 系统，可实现 CPU 冗余配置，保障连续生产不中断。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3BSE018161R1（PM864AK01） |
| 处理器 | 96MHz，32 位 |
| 内存 | 32MB（可用 23.5MB） |
| 存储 | 内置 Flash，支持 CF 卡扩展 |
| 通讯接口 | 2×RJ45 以太网（冗余）；2×RS232/485 串口 |
| 通讯协议 | Profibus DP、Modbus TCP、Ethernet/IP |
| 冗余支持 | CPU 冗余、以太网冗余、CEX 总线冗余 |
| 供电 | 24V DC（±10%） |
| 功耗 | 约 8W |
| 尺寸 | 135×186×119mm |
| 重量 | 1.2kg |
| 安装 | DIN 导轨 / 机柜机架 |
| 认证 | EMC、CE、船级社认证 |
| 固件 | 经典版（Classic），需匹配系统版本 |
常见问题解答
Q1：和 PM866/PM861 有什么区别？能直接替换吗？
A：三者均为 AC800M 系列，但性能与定位不同：
- PM861：8MB 内存，入门级，不支持冗余
- PM864AK01：32MB 内存，标准型，支持冗余
- PM866：64MB 内存，高端型，冗余 + 更大存储不能直接替换：需重新编译程序，PM864 可升级至 PM866，反之不行。
Q2：支持热插拔吗？更换会丢程序吗？
A：不支持热插拔，必须断电更换。程序存储在 CF 卡或 Flash 中，正常更换不会丢失；建议更换前备份，避免意外。
Q3：通讯红灯闪烁，排查步骤？
A：按顺序排查：
- 核对 DIP 开关（站地址、波特率、终端电阻）
- 检查网线 / 串口线连接，屏蔽层单端接地
- 固件版本匹配（新模块需与系统一致）
- 背板针脚清洁无氧化，模块插装到位
Q4：全新原装怎么验证？翻新件能用吗？
A：全新原装可提供：原厂装箱单、序列号官网可查、未拆封防静电袋、入库检测报告。不建议翻新件：易出现数据漂移、通讯不稳、寿命短（<1 年），关键系统风险高。
Q5：质保多久？售后政策？
A：12 个月质保（发货日起），非人为硬件故障免费维修 / 更换。人为损坏（静电、进水、过压）不在质保内。售后：提供故障照片 / 视频→远程诊断→1 年内质保处理，停产件提供替代方案。
