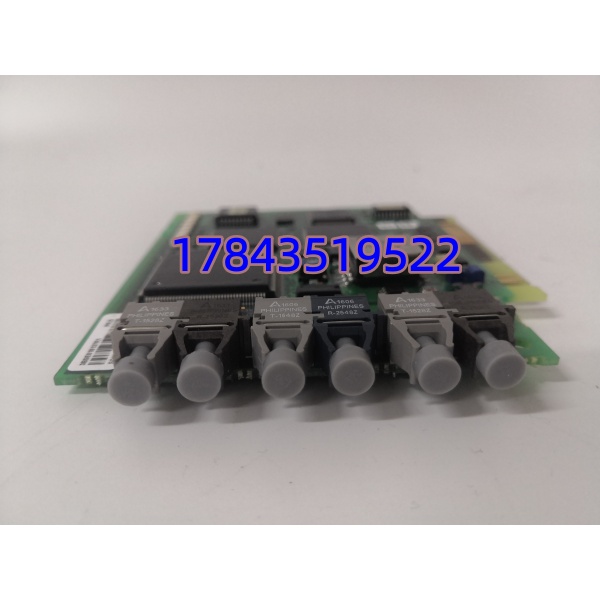

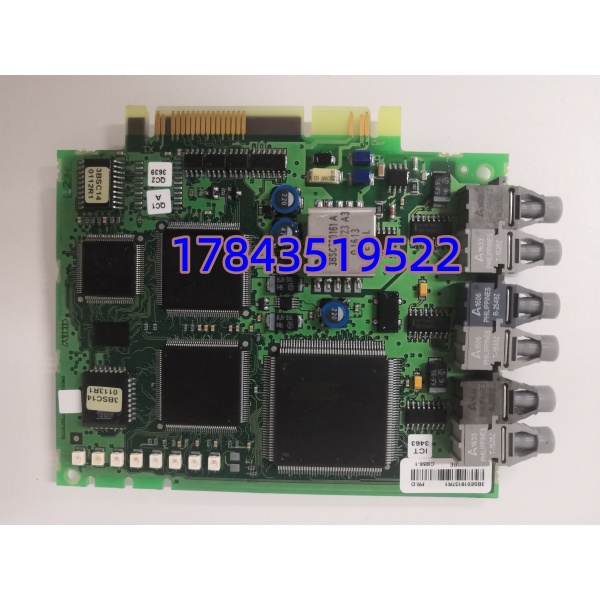

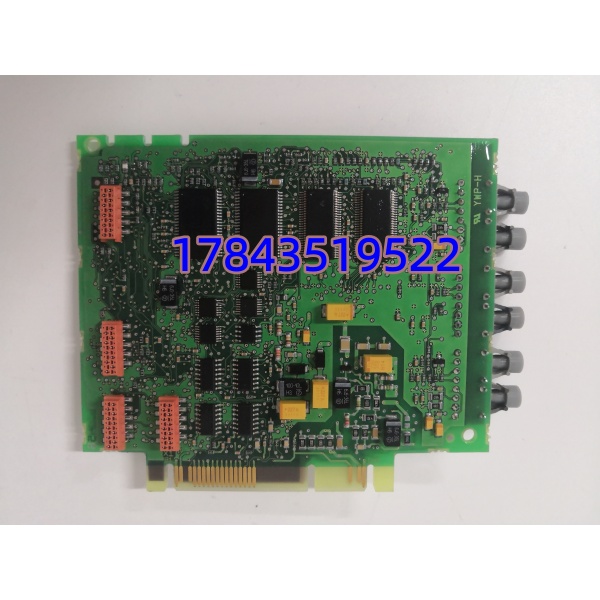

描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整物料编号 | 3BSE018137R1，型号 CI858-1 |
| 适配控制系统 | AC800M 控制器、System 800xA 全系列 DCS |
| 配套 CPU | PM864/PM865/PM875 等全系列 AC800M 处理器，通过 CEX 扩展总线挂载 |
| Profibus 标准 | DP-V0 周期数据交换、DP-V1 非周期诊断 / 参数读写 |
| DP 通道数量 | 单路独立 Profibus DP 接口，DB9 标准总线端子 |
| 总线波特率 | 9.6k~12Mbps 自适应软件组态 |
| 单总线最大从站容量 | 最多 124 台 DP 从站设备（变频器、远程 I/O、分析仪） |
| 最大过程数据容量 | 输入 4096 字节 + 输出 4096 字节 |
| 背板总线 | CEX 扩展总线，单 CPU 最多挂载 12 块 CI 系列通讯卡 |
| 维护特性 | 支持不停机热插拔，更换模块不中断其余总线通讯 |
| 电气隔离 | DP 总线与系统侧 1500V AC 光电隔离，抑制现场电磁干扰 |
| 供电规格 | DC24V 背板供电，20.4V~28.8V 宽压输入 |
| 整机典型功耗 | 4.1 W |
| 机械尺寸 | 185 mm × 59 mm × 127.5 mm，配套 TP830/TP853 通用底座 |
| 模块净重 | 700 g（含标准底座） |
| 工作环境温度 | 0 ℃ ~ +60 ℃，ISA G3 防腐工业机柜适配 |
| 存储温区 | -40 ℃ ~ +70 ℃ |
| 环境湿度 | 5%~95%，无冷凝水汽 |
| 防护等级 | IP20，控制柜内垂直机架安装 |
| 配套组态软件 | Control Builder M、800xA Engineering，GSD 文件导入组态从站 |
| 兼容从站设备 | ABB ACS 系列变频器、第三方 DP I/O、在线气体分析仪、称重仪表 |
产品深度介绍
ABB CI858-1（3BSE018137R1）是 AC800M 系统单通道 Profibus DP 主站通讯模块，依托 CEX 扩展总线与主控 CPU 数据交互，作为 DCS 与现场 DP 总线设备的专用网关。单 DB9 接口搭建完整 DP 主站网络，最高 12Mbps 通讯速率，单条总线可接入最多 124 台变频器、远程 I/O、在线分析仪表。模块同时支持 DP-V0 周期工艺数据读写与 DP-V1 非周期设备参数、故障诊断读取，调试阶段可在线修改变频器加减速、保护阈值；DP 总线与内部系统总线光电隔离，车间大功率电机、变频设备启停不会造成通讯抖动、点位丢失。硬件仅单路 DP 通道，同系列 CI858 为双 DP 冗余版本，二者固件、接口定义不可直接互换；搭配通用 TP 系列底座支持热插拔，故障模块在线更换无需整机架停机。大量造纸、化工、电厂老 AC800M 装置采用该卡对接传动设备，是产线技改、故障抢修核心备用通讯备件。
应用场景与行业痛点
国内大量服役 10 年以上造纸、火电、精细化工、水泥装置配套 AC800M+CI858-1 DP 总线架构，原厂备件交付周期较长。一旦通讯模块故障，整条 DP 总线变频器、远程 I/O 全部失联，生产线传动、调节回路失去自动控制，只能全线降负荷人工操作；海外订货周期 2~3 个月，连续生产场景损耗巨大。
典型应用场景
- 制浆造纸行业 – 纸机传动控制系统整条生产线 ACS 变频器通过 DP 总线接入 800xA DCS，速度、张力闭环统一调节，单 CI858-1 驱动数十台传动设备。
- 火力发电厂 – 锅炉辅机变频控制引风机、一次风机、水泵变频器 DP 数据采集，读取电流、温度、故障代码，实现联锁保护。
- 石油精细化工 – 反应釜、输送泵变频集群多条生产线变频集群分总线挂载，精准管控进料、搅拌转速，DP-V1 在线修改设备工艺参数。
- 水泥建材 / 水处理 – 远程 DP 分布式 I/O厂区分散泵房、料仓远程 DP I/O 采集液位、压力信号，大幅减少现场硬线布线。
真实工程案例浙江某造纸厂 2025 年涂布工段 CI858-1 通讯卡硬件报错，整条 DP 总线 22 台变频器全部离线，纸机张力调节失效，成品纸张厚度大幅波动，生产线降 40% 负荷运行。联系 ABB 原厂调货周期 9 周，成品报废损耗持续增加。我方现货 CI858-1 完成 CEX 总线、DP 全从站 24 小时满载通讯测试后次日发出，仪表工导入原有 GSD 组态，3 小时内整条 DP 总线传动设备恢复在线自动控制，企业后续备货 2 块同款通讯卡放置备件柜。
