描述
产品深度介绍

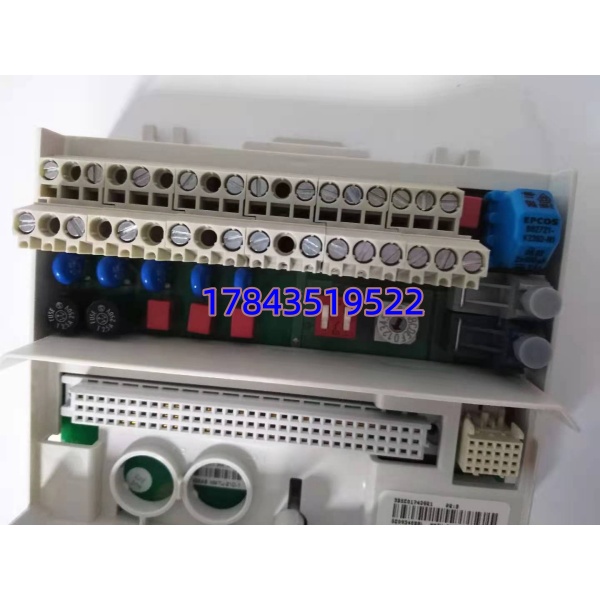

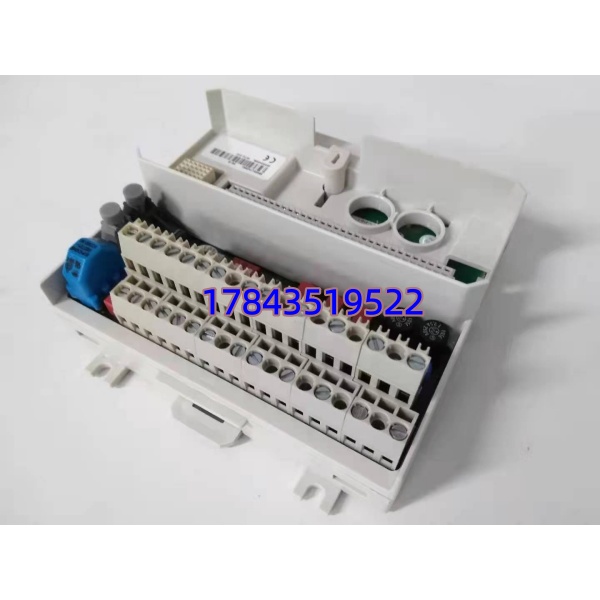

ABB NBIO-21CU 3BSE017427R1 是 AC500 PLC 平台紧凑型 PROFINET 远程混合 I/O 单元，单台设备整合模拟量、数字量全部常用点位，无需分开采购 AI/AO/DI/DO 独立卡件，大幅减少导轨占用空间。模块通过 PROFINET 实时总线与主控 PLC 通讯，支持远距离机柜分散布置，车间现场阀门、温度压力变送器、设备限位开关可就近接入，缩短现场布线长度，降低线缆采购与施工成本。模拟通道支持软件自由切换电流 / 电压信号，适配两线制工业变送器；数字输出单路 0.5A 驱动小型电磁阀、指示灯。内置完整硬件自诊断，通道断线、总线断连、供电欠压实时上传 PLC 报警；存量 AC500 系统点位扩容、老旧 I/O 单元故障替换场景可直接上机，仅需在 Control Builder 软件导入 GSD 文件即可完成组态，无需额外加装通讯适配器。
应用场景与行业案例
现场工程痛点生产线配套老式分立式 I/O 卡件占用大量导轨空间，模拟、数字点位分散多台模块，布线繁杂、故障排查耗时；原厂分通道模块订货周期 4~6 周，产线扩容无法长期等待备件。NBIO-21CU 一体化集成设计可单台覆盖一整套小型设备点位，利用月度短时停机窗口快速改造更换。
典型应用场景
- 市政水处理 – 污水 / 净水厂就地设备控制箱曝气阀、加药泵、液位 / PH 变送器混合采集，单台 I/O 单元覆盖单池全套监测控制点位，分散机柜布线简化。
- 精细化工间歇反应釜 – 车间就地控制柜釜温、压力变送器采集 + 搅拌阀、泄压阀输出，防爆柜内紧凑型安装，适配多套并行釜体扩容。
- 造纸生产线 – 烘干、卷取工段就地控制站张力传感器、限位开关、调流阀门混合点位采集，PROFINET 远距离对接中控 AC500 主控。
- 火力自备电厂 – 水泵、风机就地辅机控制箱辅机温度、振动变送器 + 启停反馈、调节阀门一体化采集，隔离厂用电电磁干扰。
- 暖通楼宇自控 – 大型厂房空调、新风机组控制温湿度传感器、风阀执行器、风机启停信号集中接入，降低控制柜体积。
真实现场案例江苏某污水处理厂 2025 年二期扩容，原有分立式 AI/DI 模块导轨已满，新增 3 组曝气池监测点位无安装空间。原厂多卡件组合交货周期 36 天，污水处理系统不能分阶段降负荷运行。设备电气采购现货 NBIO-21CU 3BSE017427R1，3 天送达现场就地控制柜。利用夜间 3 小时停机窗口完成替换：提前记录原有模拟 / 数字通道信号类型、总线设备拨码地址，新单元复刻全部点位组态，PROFINET 总线一键识别。投运至今 9 个月，无通道断线、总线闪断故障，单台模块替代原 4 块分立 I/O 卡，控制柜空间节省 60%。
质量透明化检测
1. 入库验收检测
- 来源追溯：核对原厂外包装、机身 SN 序列号、出厂批次单据，ABB 自动化正规原装渠道核验

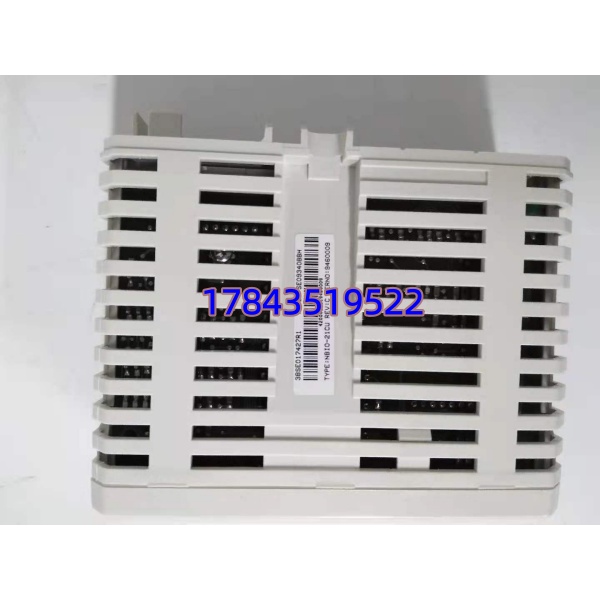

- 防伪核验：壳体丝印 NBIO-21CU、3BSE017427R1 铭牌原厂校验，无打磨涂改、二次焊接维修痕迹
- 外观检查：端子座无开裂、LED 指示灯无缺段黑屏、以太网网口完好、壳体无磕碰变形
- 附件清点：DIN 导轨卡扣、原厂端子盖板、GSD 组态文件手册齐全
2. 上机功能测试
- 测试机架：原装 AC500 PLC 测试平台，配套 PROFINET 交换机、信号模拟发生器
- 通电自检：电源、总线运行灯常亮，无硬件故障告警
- 模拟通道全测：切换 4-20mA/0-10V 信号，采集数值误差≤±0.2% FS，AO 输出稳定无漂移
- 数字通道校验：8 路 DI 输入、8 路 DO 输出逐路通断测试，指示灯同步反馈状态
- PROFINET 总线压力测试：连续 24 小时报文收发，无丢包、无离线重连
- 连续老化：全部 22 通道满载运行，记录壳体温升不超 26℃
- 交付凭证：可同步提供上机通道测试截图、总线通讯运行录像随货发出
3. 电气参数检测
- 绝缘电阻：500V 摇表检测 I/O 回路与 PROFINET 总线隔离阻值＞10 MΩ
- 宽压供电测试：20~28VDC 波动供电，全部通道采集、输出无跳变
- 短路保护校验：单路 DO 端子短路，仅对应通道告警，其余点位正常工作
4. 硬件与组态核验
- 读取设备底层硬件版本编号，拍照存档记录
- 校验配套 GSD 文件完整性，确认全系列 AC500 控制器兼容
5. 终检封装
- 质检人员签字出具 QC 合格单据
- 双层工业防静电袋密封包裹 I/O 单元，加厚气泡膜缓冲防护
- 外箱粘贴质检标签，标注检测日期、机身序列号
